Šema vodosnabdevanja: gradimo inženjerske mreže

Šeme mreža za vodosnabdijevanje pružaju neophodan život i upravljanje vodosnabdijevanjem, bez kojih u našem vremenu ne može stvoriti ni jedan stan. Aksonometrijska šema vodosnabdevanja je glavni element projekta, na osnovu koje se konstruiše sistem. Pregledaćemo glavne tipove kablovskih kablova unutar i izvan kuće, kao i dajemo nekoliko korisnih savjeta onima koji odluče da izgrade mrežu sopstvenim rukama.

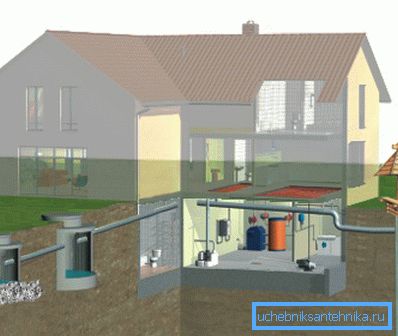

Dijagram vodenog bunara i kasnijeg ožičenja.

Spoljne mreže i izvori vode

Vrela i plitka bunara

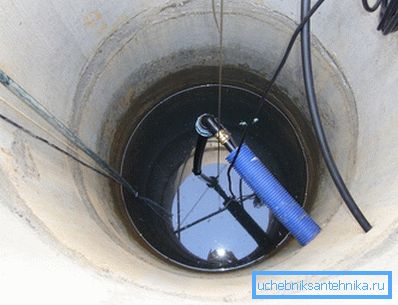

Pa - jedan od najčešćih izvora snabdevanja vodom.

Centralizovano snabdevanje vodom je najprihvatljivija opcija, jer od vas nije potrebno da izgradite i održavate celu mrežu, kao i da rešite pitanje izvlačenja vode. Međutim, u svakom regionu nema takvih pogodnosti, posebno kada se radi o domovima. Dakle, prvo pitanje koje se suočava sa stanodavcem je pitanje izvora snabdevanja vodom.

Ovde je izbor mali - možete ostvariti samo dve opcije:

  1. Dobro izvrtajte vodonik pod pritiskom (takozvani arteški bunar). Ovo je najprihvatljivije u kvalitetu i radu, ali i najkompleksnija i skupa opcija za izgradnju;
  2. Kopati bunar ili bušiti plitko bunar (tzv. "Pijesak" bunar). Ovde su troškovi minimizirani, dobro ili abesinski bunar može biti izgrađen nezavisno, nije potrebna nikakva dozvola i posebna oprema.

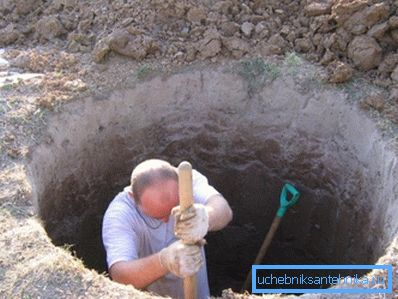

Možete iskopati bunar sa običnom lopatom.

U ovom poglavlju ćemo pogledati drugu opciju - dobro i plitko dobro. U stvari, razlike između ovih opcija su smanjene samo na način otvaranja vodonosnika, a kvalitet vode u oba slučaja je približno isti. Bunar se smatra nešto sigurnijim zbog veće dubine i zatvorenih usta.

Najlakše je iskopati bunar sa armiranim betonskim prstenovima: prvo, lopata koplje plitku rupu da se uklapa u prsten, a zatim spusti prvi prsten u njega, izmeri ga i počne kopati. Dok se spušta, sledeće se dodaje na vrh - i tako dalje. Ovo je najlakši i najsigurniji način.

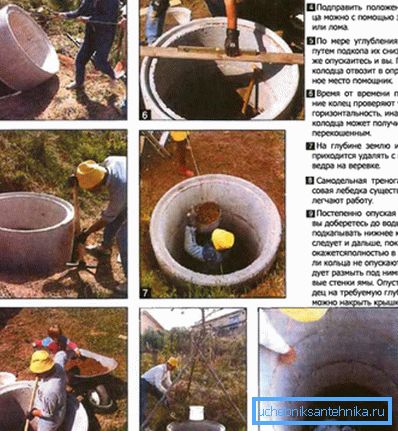

Redosled izgradnje bunara betonskih prstenova.

Bunar na pesku nije tako složen, međutim, potrebna je oprema za bušenje i specijalističko učešće. Danas ima mnogo entuzijasta koji bušaju takve bunare, a neki od njih čak stvaraju i domaće bušilice, ali to je izuzetak, a ne pravilo.

Abesinski bunar (ili abesinski bunar) je najjednostavniji u samostalnom izvršenju. Zapravo, to je cev sa oštrim vrhom, koji probija tlo do vodonosnika. Voda počinje da prodre u rupe u zidovima na dnu cevi, a uz pomoć pumpe može se izvaditi i poslati kući.

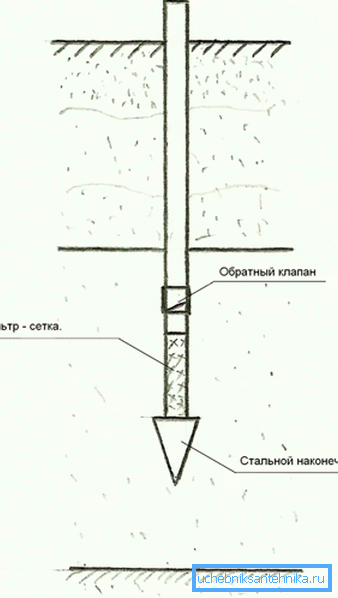

Shema abisinskog bunara.

U bunarima i plitkim bunarima voda nije kvalitetna, jer postoji razmjena površinske tečnosti, posebno tokom poplava i sezonskog taljenja snijega. Pored toga, debljina prirodnog filtra se kreće od 4 do 30 - 40 metara, što nije toliko.

Još jedan nedostatak je prilično ograničen resurs. Sa aktivnom potrošnjom velike porodice sa farmom, takav izvor se može iscrpljivati ​​za 5 do 20 godina. Naravno, ima mnogo primjera godina rada, ali ova karakteristika treba uzeti u obzir.

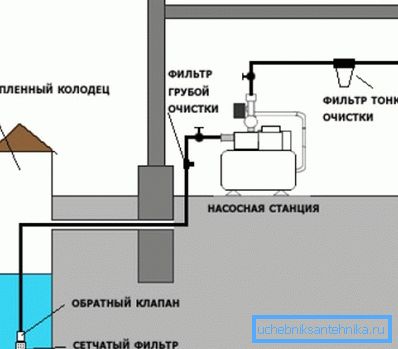

Krug vodosnabdevanja iz bunara uključuje sisteme za prečišćavanje vode i pumpnu opremu.

Na kraju, plitki bunari zahtevaju konstantan rad, u suprotnom se srušavaju i prestaju sa radom. Bušotine su takođe zabrinute, ali se mogu očistiti i ponovo raditi, ali sa bunarima je mnogo teže raditi.

Obratite pažnju! Vrela i bunari u pesku su jeftini i jednostavni za izgradnju, ali kvalitet vode ostavlja mnogo želja. Za upotrebu u hrani takva voda zahteva pažljivo čišćenje i pripremu.

Artesian bunari

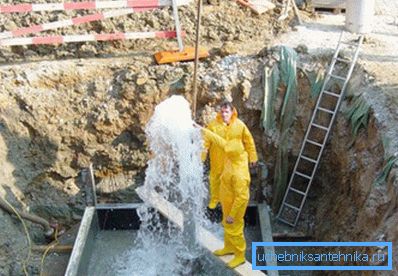

Razvoj bunara za krečnjak zahteva ozbiljnu opremu i specijaliste.

Ako želite da imate kvalitetan izvor vode - onda bi trebalo da izaberete arteški bunar. Ova vrsta se odlikuje činjenicom da voda raste sa značajne dubine - 50 - 150 metara od krečnjačkog vodonosnika. Prije ulaska u ovaj geološki horizont, tečnost prolazi ogroman put, postepeno se očisti nečistoće i filtrira.

Pored toga, zbog kontakta sa različitim vrstama zemljišta i stena, voda je mineralizovana, što je veoma korisno za naše telo. Često mineralizacija može biti previsoka, ali se ovaj problem rešava korišćenjem hemijskog filtriranja.

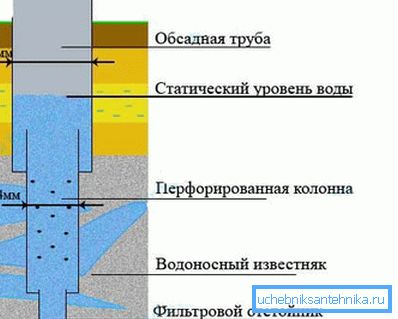

Artesian well device.

Za razvoj artesijskih izvora potrebna je dozvola, a rad može obavljati samo specijalizirana organizacija. Osim toga, u slučaju zagađenja horizonta, bićete zakonski odgovorni prema državi.

Prednosti artezijskih izvora:

  • Visok stepen prečišćavanja vode usled prirodne filtracije. Tekućina prolazi kroz veliku debljinu kamena različitih stepenica propustljivosti i potpuno je očišćena;
  • Visoka kvaliteta vode u smislu mineralnog sastava. Tečnost je obogaćena velikim brojem minerala prisutnih u tlu;
  • U većini slučajeva, krečnjaci krečnjaka su pod velikim pritiskom, a voda se podiže na samu površinu. Ovo eliminiše potrebu za ozbiljnom pumpnom opremom i pojednostavljuje održavanje sistema;
  • Vrelo dubokih jezera je praktično neiscrpno, pa je vek trajanja izvora mnogo duži nego kod bunara;
  • Artesian bunari odlikuje se visokim performansama, tako da možete izgraditi jednu tačku proizvodnje vode u nekoliko susednih oblasti. Ovo će značajno smanjiti troškove.

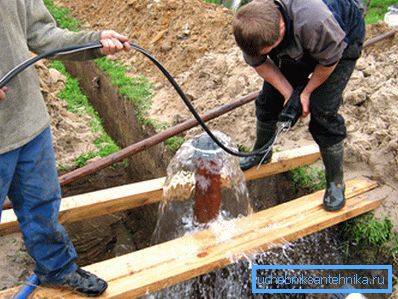

Tekuća tečnost pod pritiskom se podiže na površinu i čak gura.

Obratite pažnju! Značajan nedostatak svih artesijskih izvora su visoki troškovi njihove izgradnje i potreba za dobijanjem dozvola od državnih nadzornih organa i sanitarnih službi.

Unutrašnje mreže

Tee layout

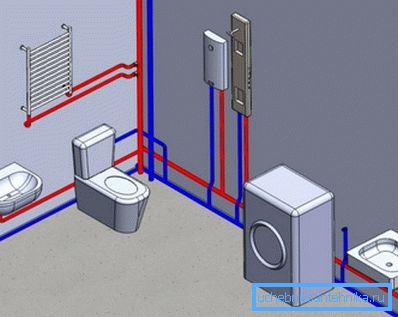

Uređaji priključeni na liniju u seriji.

Najčešći način distribucije unutrašnjih cevi sistema za dovod vode jeste sekvencijalni ili tročinski krug. Podrazumeva se da su svi uređaji povezani u nizu.

Obično je sistem organizovan ovako:

  1. Postoji vruća i hladna voda, koja je direktno povezana sa glavnom linijom;
  2. Horizontalne cijevi ili kreveti za sunčanje se odvajaju od podizača na svakom spratu kroz tijelu. Najčešće se koristi niže ožičenje kada je ležaj na podu ili u košuljici;
  3. Dalje od ležaja, kroz cijevi, cijevne cijevi se odvode na svaki uređaj.

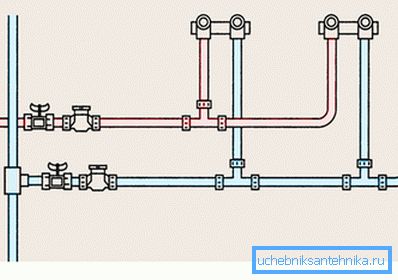

Šema tee razvodki.

Obratite pažnju! Sa ovakvim izgledom cevi potrošnja građevinskog materijala biće minimalna. Obim instalacionih radova je takođe mali, odnosno troškovi projekta će biti niži.

Međutim, postoji jedan veliki nedostatak: uz istovremeno uključivanje dva ili više uređaja za dovod vode (poklopac u kuhinji i tuš kabina u kupatilu), pritisak vode se značajno smanjuje, odnosno manje tečnosti će ući u svaki uređaj. Takođe, na najudaljenijim dizalicama, pritisak će biti znatno niži od onog koji se nalazi blizu postolja.

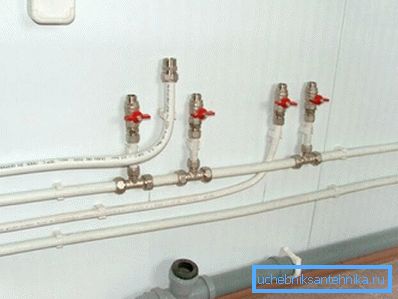

Na fotografiji su jasno prikazane mesingane tegle, koje su ovom imenu dale ime.

Ova karakteristika nije toliko bitna za male kuće ili gradske stanove. Međutim, za velike vile i vikendice sa puno soba i kupatila, ovaj nedostatak će biti primjetan i smanjiće udobnost rukovanja vodom.

Ožičenje kolektora

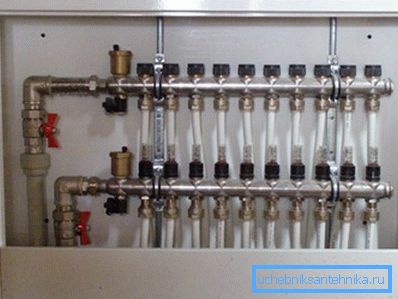

Sakupljač za uklanjanje cijevi iz rerne.

Za velike kuće i višekorisni stanovi sa nekoliko kupatila, češće se koristi kolektorska distribucija vodovodnih cevi. Između toga se podlogu od risara razlikuje odvojeno za svaki sanitarni uređaj.

Kao rezultat toga, kada se dva ili više ventila istovremeno uključuju, u sistemu se ne primećuje pad pritiska. U slučaju velikog broja stanovnika i velikih površina sobe, ova karakteristika je važna i čak odlučujuća pri izboru šeme za vodosnabdevanje.

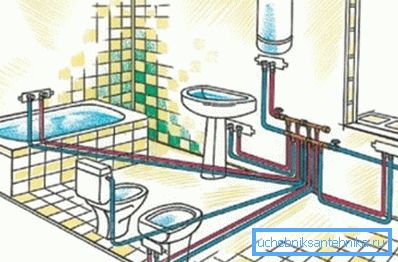

Izgled kolektora vodoinstalacije.

Druga prednost sistema sa ožičenjem kolektora je mogućnost odvajanja bilo kog uređaja iz dovoda vode bez prekida snabdevanja tečnosti do drugih tačaka dovoda vode. U slučaju kvara i popravki, kao i zamena vodovoda, ova karakteristika je veoma važna.

Nedostaci takvog sistema uključuju sljedeće osobine:

  • Za implementaciju sistema potreban je mnogo veći broj cevi, fitinga i druge opreme;
  • Izgradnja sistema je složenija i dugotrajnija;
  • Zahteva kolektorsku jedinicu i sanitarni ormar. Ponekad se umjesto ormara koristi podrum ili posebna soba;
  • Kolu zahteva upotrebu reduktora pritiska.

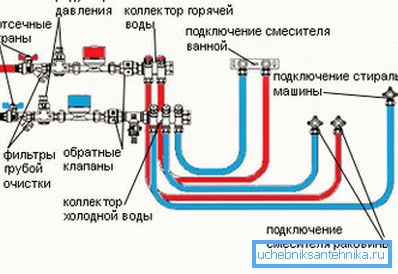

Šema vodonepropusnog mešača sa paralelnim priključkom.

Takođe možete napomenuti da upute uključuju upotrebu skupljih plastičnih cijevi. Pored toga, veliki broj horizontalnih ležaljki mora biti sakriven negdje, a to zahtijeva ili posebnu dekoraciju ili senčenje na zidu. Takođe možete sakriti cevi u podnim košuljama tokom grube završne obrade.

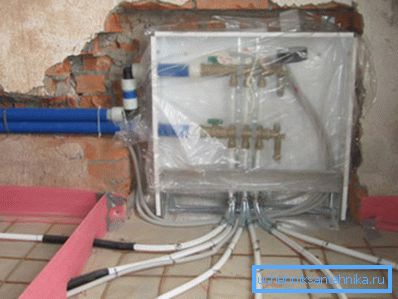

Cijevi možete sakriti u podnim košuljama tokom grube obrade ili remonta.

Obratite pažnju! Vodoinstalacije sa kolektorskim instalacijama imaju veću cenu i složenost u izgradnji. Međutim, za velike kuće i kućice nema boljeg alternativa.

Zaključak

Vodovodni sistem se može organizovati na različite načine. Nakon čitanja članka, moći ćete utvrditi koja je najbolja kolekcija ili tee-linija akvadukta, kao i odabir odgovarajućeg izvora vode. Video u ovom članku će vam pomoći da provedete svoj projekat kućnog vodosnabdevanja.
