Ručna pumpa za dobre glavne razlike i vrste opreme

Danas, velika većina izvora je opremljena električnom opremom za pumpanje vode, a ručne pumpe za bunare su prilično retke. U međuvremenu, ovaj tip uređaja je savršen kao rezervna opcija u slučaju nestanka struje i kao glavni tip snabdevanja vodom na ploĉici.

Svi znaju da vremenske nepogode i kvarovi opreme mogu napustiti čitavu oblast bez struje, u kom slučaju ručna pumpa služi kao garancija da nikada neće biti prekida.

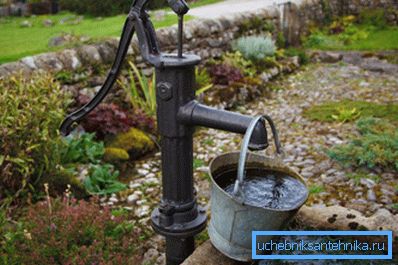

Na fotografiji: ručna pumpa ne zavisi od električne energije, tako da se može apsolutno staviti bilo gde.

Vrste i karakteristike opreme

Zapravo, opcije za ručne uređaje za pumpanje vode nisu toliko, većina se razlikuju u dizajnerskim karakteristikama i konfiguraciji čvorova. Princip rada je sličan za sve uređaje, ali se razlikuju u zavisnosti od dubine od koje će se voditi voda.

Klipne pumpe

Kao što znate, ova vrsta opreme najbolje odgovara abisinskim tipovima bunara, ali se može koristiti iu vodozahvatima različite konfiguracije. Glavna prednost takvih uređaja je jednostavnost i pouzdanost..

A ako imate manji skup opreme, alatke, ako želite, možete napraviti pumpu za vodu za bunar sopstvenim rukama. Morate priznati da je malo verovatno da možete samostalno napraviti bilo koju drugu opremu.

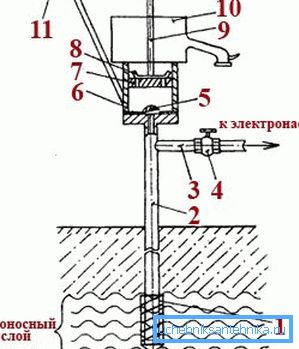

Dizajn klipne pumpe izgleda komplikovano, ali u stvari sve je sasvim jednostavno.

Detaljno razmotrite sve karakteristike ovog dizajna:

  • Voda se izvlači iz vodonosnog sloja kroz vodosnabdevanje 1. U zavisnosti od vrste bunara, ovo može biti igra sa filterom (bušotina Abisinije), mrežasti filter ili plastični filter.
  • Cev 2 vodi do površine zemlje, a promjer i dužina se mogu razlikovati, ali treba zapamtiti da mora ispuniti sljedeće zahtjeve: zahvaljujući činjenici da pumpa isušuje vodu, zidovi cijevi moraju biti kruti. Najbolji metal ili plastika.
  • Ako se ručna pumpa koristi paralelno sa električnim, onda je pre nego što se pumpa stane neophodno odvojiti cev kroz koju će voda ući u kuću.
  • Još jedan važan detalj prilikom korišćenja dve vrste opreme paralelno je dodir na grani. Kada ručno pumpate vodu, ona mora biti zatvorena, inače će voda ići u dva pravca, a vi ćete morati puno pumpati. Ali najlakši način da postavite kontrolni ventil, a ne morate stalno blokirati liniju.
  • Zatim se nalazi telo ručne pumpe, u kojoj se nalaze svi glavni delovi.

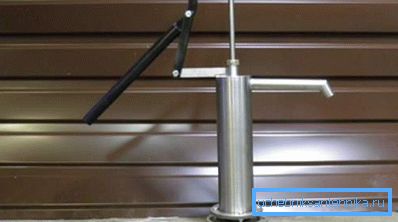

Telo pumpe je najbolje napravljeno od nerđajućeg čelika - ovaj materijal će vam služiti već dugi niz godina
  • Diskovni ventil 5 radi na sledeći način: kada se klip podiže, ispod njega se kreira vakuum, pri čemu se membrana otvara i čitav prostor napunjen vodom.
  • Cilindar 7 je glavna pumpna jedinica, koja se pomera gore i dole, pumpa vode kroz dva ventila.
  • Klipni ventil 8 nalazi se na vrhu i radi u skladu sa sledećim principom: klip, pomicanje dolje, pritisak na vodu, koji zatvara ventil 5, otvara klipni ventil, a prostor napunjen vodom. A kada se mehanizam kreće nagore, ista sila vode zatvara ventil 8, a tečnost se stisne u posudu ili odmah izlazi.
  • Kapacitet 10 može ili ne mora biti prisutan u dizajnu, sve zavisi od karakteristika upotrebe.
  • Klip se pomera pomoću šipke 9, koji je vezan šarkom sa balansom, koji služi i kao ručica za rad.

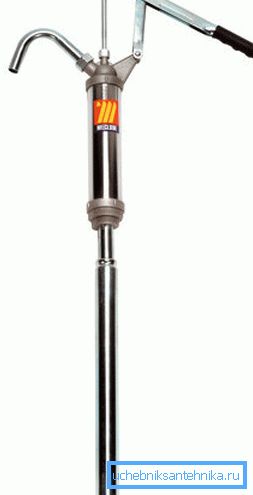

Na slici: izgleda kao struktura u sklopljenom stanju

Kao što vidite, osnovni principi fizike su osnova rada ovog mehanizma. U dizajnu nema ništa komplikovano, tako da je tako pouzdan i neprecenljiv.

Treba napomenuti da je moguće koristiti klipne pumpe sa dubinom vode od ne više od 10 metara, u suprotnom vakuum napravljen od uređaja neće biti dovoljan za podizanje vode. (Pogledajte i članak Povezivanje pumpne stanice sa bunarima s vlastitim rukama.)

Pumpe štapova

Ova vrsta opreme na mnogo načina podseća na prethodnu, ali postoje strukturne razlike, prema kojima takve pumpe mogu ispuštati vodu iz velikih dubina. Njihova glavna prednost je lokacija pumpnog mehanizma, ona je na dnu, tako da dubina nije toliko važna.

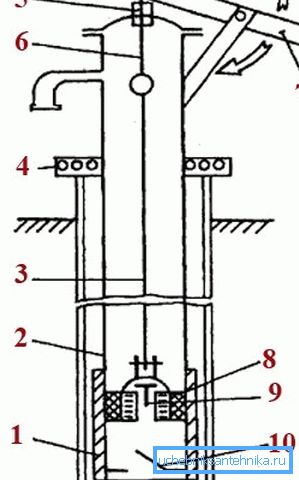

Šema ručne pumpe usisne palice uređaja

Razmotrite princip rada ovog uređaja:

  • Cilindar pumpe 1 nalazi se na samom dnu dizajna, a glavna stvar u ovom čvoru je čvrstoća i geometrijska ispravnost.
  • Cilindar je priključen na vodovodnu cev koja ide na samu površinu, gdje je rigidno pričvršćena na kućište bunara ili na betonskom zidu bunara sa posebnom stezaljkom.
  • Cev na površinu je skup štapa 3, s kojom će sila biti preneta na mehanizam.
  • Štapovi su povezani sa glavnom pumpnom jedinicom, klipom 8, uz pomoć specijalnog sistema. Ovaj deo treba dobro postaviti na cilindar, jer performanse sistema direktno zavise od toga.
  • Na dnu cilindra je usisni ventil 10, koji može biti različitih konfiguracija - i disk i lopta. Otvara se kada se klip pomiče i zatvara kada se pomeri.
  • Ventil 9 se nalazi u sredini klipa, treba da bude poseban žljeb za bolje performanse.
  • U gornjem dijelu šipke je povezan sa šipkom 6, koja je okretno povezana sa balansnom težinom 7, koja vrši funkcije pogonske ručke.
  • Na mestu izvora stabljika iz tela postavljen je uljni zaptivač 5, služi za sprečavanje nečistoća i padavina u ulazak u konstrukciju.
Pumpa štapića može pumpati vodu sa velike dubine.

Savjet! Kao što pokazuje praksa, najbolji zaptivač klipa u cilindru može se osigurati na prilično jednostavan način: postavljanjem gumenog ili kožnog dela na njegov gornji deo, isečen prema uzorku rupa.

Glavne karakteristike rada pumpnih pumpi, koje se moraju uzeti u obzir:

  • Zapamtite da donji ventil mora uvek biti u vodi, pa je potrebno potopiti cev u vodu tako da kada pumpa konstrukcija nije iznad nivoa vodenog horizonta.
  • Prilikom instaliranja i fiksiranja dizajna, klip treba postaviti tako da u donjem položaju ne dolazi do ventila za 5-6 centimetara.

Načelo rada uređaja je prilično jednostavno: kada se klip pomeri nadole, donji ventil se zatvara i pritisak vode otvara gornji ventil, zbog čega tečnost prolazi u prostor iznad cilindra. Kada se kreće nagore, proces se obrće: voda zatvara gornji ventil, a vakuum pod klipom otvara donji ventil.

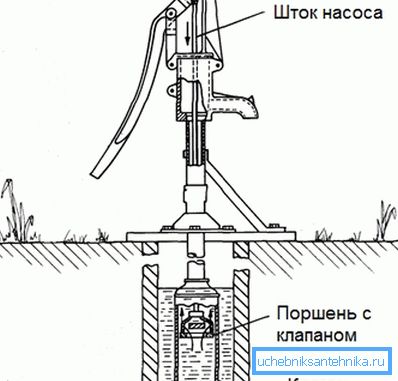

Štap kretati klip nagore i nadole, tako da se voda puni na površinu

Glavne karakteristike pumpe za samo-proizvodnju

Kao što znate, oprema se može kupiti u gotovom obliku, ali često njegova cena je dosta visoka, a takvi troškovi nisu opravdani kada se koriste na dacha ili kao rezervna opcija.

U tom slučaju, uređaj možete napraviti sami, a naša uputstva će pomoći u tome:

  • Kućište pumpe, idealna opcija - komad cevi od uobičajenog ili nerđajućeg čelika. Dužina dijela treba da bude oko 80-100 cm. Pre upotrebe, unutrašnju površinu treba proveriti za glatkost za najbolje performanse.

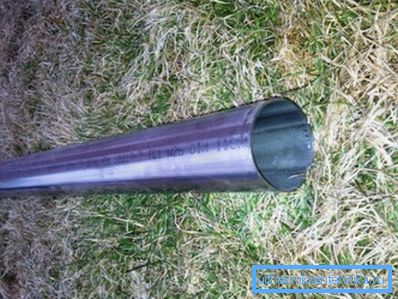

Cijev od nerđajućeg čelika prečnika 80 mm - idealna za kućište pumpe
  • Gornji poklopac je napravljen od metala ili od trajne plastike. Rupa za stub se pravi u sredini, a zaptivanje je ugrađeno kako bi se osigurala najveća pouzdanost.
  • Zatim se bavimo proizvodnjom klipa - pogodne plastike ili metala. Idealno - komad cevi manjeg prečnika, koji prolazi unutra sa malim razmakom. Ne zaboravite na gumu ili kožnu zaptivu, što će se potisnuti klip, veći će biti performanse, međutim, suviše tesno prilaganje otežava dobro napornu pumpu.
  • Cijevi na kojima će voda proći mora biti dovoljno jaka i gusta, upotreba crijeva nije dozvoljena.
  • Posebno obratite pažnju na ventile, oni bi trebali biti pouzdani kako ne bi pustili vodu kada pumpa ne radi. Ovaj rad najbolje uradi uz pomoć kvalifikovanog profesionalca.

Važna napomena! Mnogi čine grešku u instaliranju pumpe bez osnove, dizajn je kasnije loose, što može dovesti do oštećenja pojedinačnih komponenti. Najbolje je čvrsto popraviti telo, a ako je to dobrobinski bazen, možete sipati malu kravatu.

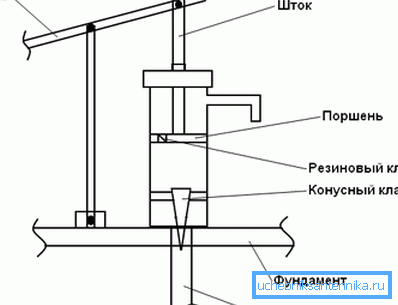

Jedna od opcija za montažu opreme je da je telo i nosač poluge pričvršćeni na osnovu betona.

Zaključak

Uprkos totalnoj automatizaciji naših sredstava za život, bolje je uvek imati rezervnu opciju u slučaju nestanka struje. (Pogledajte i članak Kako odabrati pumpu za bunar: kriterijumi za odabir.) Zato ručne pumpe nikada neće izgubiti relevantnost. Video u ovom članku će pomoći da se bolje razumije ova vrsta opreme.
