Različiti odvodi za tuš i njihovu instalaciju

Sasvim je prirodno da je pod bez tacne u tuš kabini ili u sobi vrlo pogodna, pošto ima mnogo više prostora, ali u takvim slučajevima je potreban odvod i, sasvim prirodno, to može dovesti do toga da li je ljestve za tuširanje bolje i kako instalirajte ga.

Stvar je u tome što ima puno takvih uređaja, oni imaju drugačiju konfiguraciju, stoga, zbog toga, metoda instalacije može se čak razlikovati, mada njen princip i dalje ostaje isti. Pokušajmo zajedno da shvatimo sva ova pitanja, a takođe, za potpuno razumevanje teme, videćemo video u ovom članku.

U dno proreza ugrađen je odvodni kanal

Tuš pasulj

Šta su oni

Linearni prsluk za tuš
  • Možda najčešće korišćeni ventil za takve uređaje je voda koja se sakuplja u kolenu donjeg dela uređaja (koleno se dobija ispod nivoa odvoda, stoga postoji stalno akumulirana otpadna voda). Sa tehničke tačke gledišta, ovo je idealno rešenje - sama tečnost služi kao utikač od ulaska vazdušnih tokova (mirisa) iz kanalizacionog sistema u prostoriju kroz odvodni uređaj.

Ali, postoji jedan vrlo ozbiljan nedostatak - ako takvo koljeno sistematično ne ispušta svežom vodom, onda počinje stagnirati tamo, stoga će izazvati loše mirise - efekat boomeranga funkcioniše.

  • Pored mirisa, stojeća voda promoviše proliferaciju bakterija, a ovo je ozbiljniji problem, pa instrukcija ukazuje na to da se takve prostorije periodično tretiraju dezinfekcionim sredstvima. Glavna prednost takvog uređaja može se nazvati svojim najnižim troškovima, iako u prisustvu ozbiljnih problema takav kvalitet kao što je jeftinost teško može nazvati prednost.

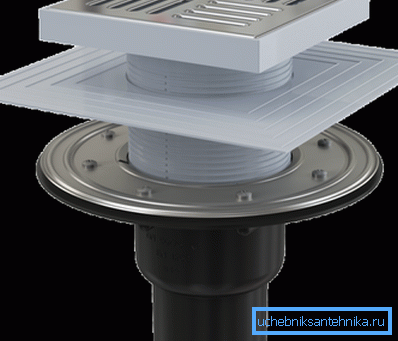

Pravo suho odvodno tuš kabina
  • U onim slučajevima kada se u podu koristi suvi podni odvod, onda, kao što verovatno možete da pretpostavite, voda ne stagnira ni u kolenima, već ide direktno kroz kanalizaciju do odredišta.. Zatvarač u ovom slučaju je svetlosna lopta na ulazu ispod rešetke, koja pluta kada voda dođe - prolaz se oslobađa i tečnost se potpuno isprazni, nakon čega se lopta vraća na svoje mesto.
  • Zahvaljujući ovom uređaju, dva problema se rešavaju odjednom - prvo, miris ne ulazi u prostoriju iz kanalizacionog sistema, a drugo, vlažnost se ne akumulira tamo - tečnost koja ostaje ispod rešetke isparava brzo kao i sa keramičke pločice poda.
Sušni tuš odvodni kutni otvor
  • Kao što znate, potreban je nagib za kanalizaciju, a tačka ispuštanja će uvek biti na najvišoj tački i da bi se izdržala takva pozicija, neophodno je imati određeni prostor ispod poda. Ali ponekad ovaj prostor nije dovoljan, odnosno nema mogućnosti da spustite cev na odvodu do željene dubine, jer to neće imati željeni nagib ili će nestati u potpunosti.
  • U takvim slučajevima se koriste ugrađeni uređaji, kao na slici iznad, ali ne mora nužno biti okrugla ili kvadratna mreža - to može biti i prsluka koja prolazi kroz celu prostoriju.

Napomena Kao što vidite, pravi uređaj se ne upušta u sorte na principu šljive - postoje samo dve - sa suvim i sa kapijom vode. Osim toga, oni se razlikuju u principu instalacije - dno i bočno. Ali prema konfiguraciji i veličini mreže može se podijeliti u mnoge kategorije, ali već zavisi od vašeg ukusa.

Kanal za kanalizaciju

Polaganje kanalizacije radi sam pri izgradnji privatne kuće

Prva stvar koju treba biti zabrinuta kada planirate da instalirate lestvičastu tuš kabinu svojim rukama je postaviti kanalizaciju i povezati ga sa opštim sistemom ili odvesti do septičke jame (u zavisnosti od izgleda zgrade). Naravno, najbolje je kada se ovo pitanje osvrće čak i tokom izrade i utjelovljenja tokom izgradnje zgrade, ali nažalost, ovo nije uvijek slučaj, međutim, ne možete se izvući iz zakona fizike, a vi ćete morati poštovati određena pravila i propise.

Naziv uređaja Bias cm / cm linearno Optimalni prečnik cevi u mm
Bath 1/30 50
Tuš 1/48 50
WC školjka 1/20 100
Shell 1/12 50
Bide 1/20 32-50
Pranje 1/30 32-50
Umivaonik, kada i tuš sa kombinovanim odvodom 1/48 50
Centralni podzemni - 100
Pražnjenje iz podruma - 50-75

Tabela optimalnog nagiba i prečnika cijevi za kanalizaciju

Obratite pažnju na gornjoj tabeli, a videćete da će vam u ovom slučaju biti potreban cijev prečnika 50 mm (obično plastična), koja idealno bi trebalo da se odvija na nagibu 1,8-2,0 cm po linearnom metru.

Naravno, vrlo je teško izdržati takvu tačnost, naročito kada morate napraviti dihtunž za dugačak razdaljinu, stoga možete uzeti kao standardnu ​​prosječnu vrijednost između 1 cm i 2,5 cm po linearnom metru.

Nagib kanalizacije

Napomena Prilikom izračunavanja nagiba cevi ispod poda, ne zaboravite da je merdevina za tuširanje takođe zauzima određeno mesto u dubini prilikom ronjenja, stoga bi bilo dobro ako ste ga već imali na mestu kako biste mogli precizno izračunati potapanje .

U ovom slučaju, morate se oslanjati na dva indikatora, to je nivo košuljice i debljina keramičke pločice zajedno sa lepkom - ako je visina košuljice lako odrediti, onda pločice možda još nisu dostupne, stoga možete započeti sa 15 mm figure.

Montiranje merdevina pod tušem

Različita konfiguracija

Dakle, sada možemo virtuelno započeti instalaciju tuševe sa sopstvenim rukama i zamisliti da smo već odabrali model od interesa za nas i pustili ga da bude uređaj sa donjim odvodom (to nije gornja konfiguracija (vrsta mreže)), visine 136 mm od vrha rešetke do kraja mlaznice. Zapamtite ovu veličinu (136 mm) - vratićemo se na to.

Imajući takve parametre, potrebna nam je sudbina da bi trebalo da ispadne 2-3 mm ispod gornje ravni keramičke pločice, odnosno da postavimo malu depresiju na mesto odvoda.

Ali to nije sve - pod u tuš kabini takođe se pravi u obliku posude, to jest, mora imati mali nagib ka otvoru za odvod i tlere ili sami morate voditi računa o tome. Ali nas interesuje samo mesto gde ćemo ugraditi merdevine za tuširanje u podu svojim rukama i to bi trebala biti najniža tačka na području ove prostorije.

Dakle, trebalo bi da brojite od vrha kravata na ovom mestu, plus još 13 mm - takođe se sećate ovog broja ili napravite virtuelnu oznaku na najbližem virtuelnom zidu.

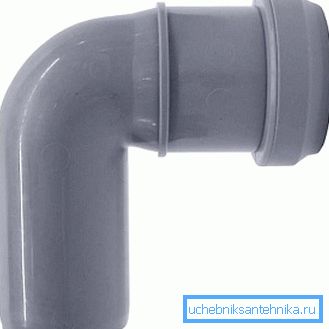

Plastični ugao 90?

Najverovatnije, kada koristite donju ljestve za povezivanje, koristićete plastični ugao za 90 ° da biste otišli do kanalizacijske cevi, što vidite na vrhu fotografije, pa ćete morati dodati visinu ovog kolena.

Pogledajte njegovu sliku - na utičnici, gotovo kod krivine, nalazi se traka - može se smatrati etiketom - na ovom mestu odvod odvoda će se nalaziti na kraju utičnice. Od ove oznake do početka zida konjugirane mlaznice je oko 20 mm, a sapnica sama ima 50 mm, što znači da ćemo imati 70 mm od kraja odvoda do dna kanalizacionog cijevi (iako možete potisnuti od 20 mm koji ostanu do gornjeg zida cijevi) .

Montaža

Sada razmislimo o virtuelnom znaku na virtualnom zidu, koji bi trebao ukazivati ​​na gornju ravninu rešetke - od ove tačke do gornjih dijelova kanalizacije treba imati 136 + 20 = 156 mm. I ako, na osnovu ovih proračuna, dobijate nagib kanalizacije od 1,8-2,0 cm po linearnom metru, a zatim smatrajte da ste skoro savršeno savladali zadatak!

Čini se da su cevi sakrivene veoma duboko, pošto uzimaju u obzir nivo zamrzavanja tla (ako se kanalizacija izlazi iz temelja izvan kuće), onda su takve proračune mnogo lakše - čak morate dodati i umetke.

Ali ako imate takvu priliku, onda bi bilo najbolje da koristite više od jednog kolena za 90, ali dva ugla za 45? - tako da se oštro obratite, što značajno smanjuje propusnost cijevi.

Obavezno proverite šta imate.

Preporuka. Nakon instalacije, dok još niste počeli da postavljate pločice, obavezno proverite šta ste uradili - nalijte nekoliko kanta vode u otvoru za odvod vode kako biste bili sigurni da sistem dobro radi.

Zaključak

Sve u svemu, prilično je lako instalirati ljestvicu za tuširanje sopstvenim rukama, ovo je nešto poput skupa dečijeg dizajnera, potrebna je samo fizička čvrstoća prilikom priključivanja cevi. Ovde je glavna stvar izdržati nagib i nivo gornje ravni rešetke, tako da na podu nikada ne postoji voda.
