Radijatorski ventil - sve što treba da znate o ventilu i

Kada se koristi grijanje vode ne može se raditi bez upotrebe ventila i regulacionih ventila. Zahvaljujući ugradnji različitih tipova ventila radiatora, postaje moguće podesiti zagrevanje baterije, povećavajući pouzdanost sistema grejanja u cjelini.

Naravno, takav efekat će se postići samo ako osoba jasno razume koja je tačka optimalna za rješavanje odgovarajućeg problema.

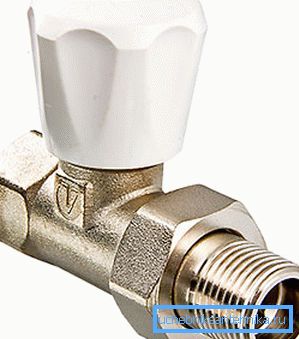

Kran za grejanje radijatora

O tipovima kranova radijatora

Sve slavine za radijatore mogu se podeliti u 3 grupe:

  • da podesite protok tečnosti za hlađenje na uređaj za grejanje. Ovo omogućava promenu temperature u svakom pojedinačnom radijatoru tako što smanjuje / povećava struju tečnosti kroz njega. U tu svrhu obično se koriste standardni ventili, a prolaz cevi blokira se ručnim okretanjem ventila;

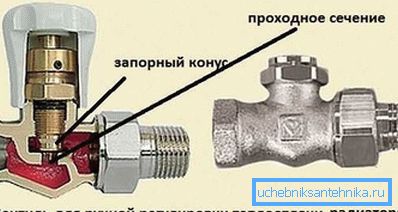

Na fotografiji - uređaj za ručno podešavanje struje rashladne tečnosti

Obratite pažnju! Da ne bi se zabrljao nekoliko puta dnevno, korisno je koristiti specijalne termalne glave sa automatskim podešavanjem kako bi podesili temperaturu baterije. Posle inicijalne kalibracije, oni će onda sami regulisati temperaturu.

  • kako bi "isključili" bateriju iz kruga grijanja. Ako regulacioni ventil za radijatore postepeno smanjuje struju hladnjaka kroz cev, u tom slučaju je neophodno odmah isključiti grejač. U tu svrhu se koriste najjednostavniji kuglični ventili, a kako bi sistem grejanja funkcionisao dalje - obilaznica, uređen je dio cevovoda koji povezuje cijevi za dovod i odvod.

Obratite pažnju! Naravno, ventili za zatvaranje moraju biti instalirani preko obilaznice, tj. Bliže bateriji.

  • ponekad, čak i ako se poštuju sva pravila za instalaciju, u njemu se može akumulirati vazduh, što dovodi do neravnomernog zagrevanjay Jednostavna konstrukcija se koristi za krvarenje vazdušnih čepova - kranom Mayevsky-a. Cena ovog uređaja je jeftina (domaći proizvođači postavljaju cenu od oko 160-200 rubalja), a prednosti su ogromne - periodično krvarenje vazduha omogućava svim delovima radijatora da rade sa maksimalnom efikasnošću.
Primer akumulatora sa zatvaračima

Što se tiče instalacije, ventili za zatvaranje i upravljanje mogu se ugraditi i na horizontalne i vertikalne dijelove cijevi. Takođe na prodaji možete pronaći i ugao ventila radiatora - princip njihove akcije se ne razlikuje od običnog, a cela razlika je u obliku.

Pročitajte više o uređaju, načinu rada i izboru ventila za radijatore

Za informisan izbor potrebno je jasno razumjeti uređaj i princip rada određenog tipa uređaja za podešavanje / zaključavanje, kao i odrediti svrhu ventila (isključivanje ili regulisanje). Kada instalirate radijatore, morate da rešite probleme kao što su: podešavanje grejanja, mogućnost isključivanja baterije tokom sezone, uklonite utikač za vazduh bez isključivanja sa rada.

Dakle, fokus je na dizalicama, omogućavajući rešavanje ovih problema. Posebno se uzima u obzir kugla, konvencionalni regulacioni kranovi i Mayevsky kran.

Ventili

Kuglični ventil se može smatrati najjednostavnijim predstavnikom ventila. Obično se ne koristi kao regulacioni ventil za radijator, već i za potpunu i brzu preklapanje struje tečnosti za hlađenje kroz bateriju - tj. Isključivanje sa rada grejnog kruga.

Ovakvo nanošenje ventila zahtijeva priključak cijevi za dovod i odvod s pomoću kratkospojnika, a kada se ventili zatvaraju, pomoću ovog džampera grejač premaze hladnjak. I to se može učiniti skoro odmah, dovoljno je da okrenete dugme 90 za dodirivanje.

Diagram organizacije obilaznice

Glavni element takvog uređaja je metalna kugla sa otvorima i reznim segmentima. U skupim modelima se koriste opruge sa oprugom, koje se prilično prilagode kugli i obezbeđuju čvrstoću, u uređajima jeftinije, stezanje se postiže zahvaljujući činjenici da se kugla pritiska protoka sredstva za prenos toplote na zaptivnu zaptivku.

Kuglični ventil

Trosmerni kuglični ventil za radijatore može se montirati direktno umesto tijela prilikom organizovanja obilaznice. Tokom rada, moguće je usmeriti protok vode u grejni sistem, potpuno zaobići radijator ili delimično u bateriju i delimično kroz obilaznicu - sve zavisi od dizajna slavine. Ovim pristupom kombinuje se funkcija podešavanja i isključivanja.

Podešavanje grejanja

Najjeftiniji način regulisanja toka tople vode u bateriju može se smatrati instalacijom na dovodnoj cevi konvencionalnog uređaja za podešavanje, pošto se ventil rotira, cijev postepeno zatvara. Prilikom instalacije koriste se samo odvojivi priključci (po pravilu, spojevi spojeva), tako da upute za instalaciju uključuju samo nekoliko tačaka: navijte FUM traku na navoj i zavrtite slavinu.

Obratite pažnju! Najjednostavnije protuprovačke lopte ne mogu se koristiti kao kontrolni ventili jer imaju samo 2 radna mesta - normalno su otvoreni i normalno zatvoreni.

Ručno podešavanje nije baš zgodno - prvo, morate stalno okretati dugmad na kranu, a drugo - tačnost podešavanja nije niža. Posebni regulatori sa termičkom glavom su mnogo pogodniji - oni će omogućiti da potpuno zaborave na kontrolu temperature, sve će se desiti u automatskom režimu.

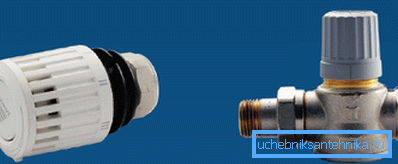

Izgleda kao termostat za bateriju

Uređaj takvih termostata je izuzetno jednostavan - glavno "radno tijelo" u njemu izgleda kao zatvorena komora sa valovitim zidovima. U unutrašnjosti je tečnost ili gas, koji se širi kada se zagreje. Ovaj proces uzrokuje izduženje meha (iste zapečaćene komore), zbog toga se smanjuje lumen i shodno tome smanjuje struja tečnosti kroz radijator.

Uklanjanje utikača za vazduh iz baterije

Pojavom vazdušnog vazduha može se procijeniti nejednakim zagrevanjem baterije, neke od dijelova su vruće, a neke - jedva tople. Kran Mayevsky će pomoći da se nosi sa ovim problemom, a može se instalirati bez posebnih ograničenja, samo je prečnik važan.

Takođe je neophodno uzeti u obzir materijal baterije tako da metali ne formiraju galvanski par, tako da za radijatore od livenog gvožđa možete preporučiti Mayevsky ventil za livene radijale od 15 mm.

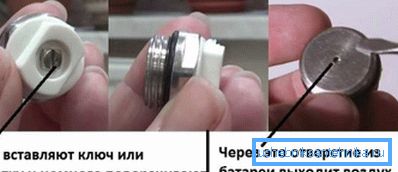

Battery Bleed Device

Što se tiče instalacije, takvi uređaji se nalaze u gornjem dijelu radijatora, jednostavno se udara u utikač na kraju baterije. I spolja, izgleda više kao redovna mašina.

U središtu ovog podloška nalazi se rupa u obliku konusa, koja je tokom rada zatvorena metalnim utikačem, koji se jednostavno uvija u rupu. Da biste iscrtali višak vazduha, samo sa rukama pomoću odvijača okrenite metalni konus blago levo, zatvarajući rupu, odmah treba čuti šum odlaznog vazduha. Proces se može smatrati potpunom kada voda počinje da izlazi iz česme.

Suptilnosti izbora dizalice za radijator

Prilikom izbora, neophodno je uzeti u obzir ne samo svrhu, već i lokaciju ugradnje stop / kontrolnih ventila. Dakle, za dovod vode u radijator može se koristiti uglovna slavina za radijator. Kranovi za radijatore sa donjim priključkom izgledaju nešto specifični, malo su poput dvogleda.

Napolju, on podseća na dvogled

Što se tiče gornjih i donjih dizalica, princip rada i unutrašnja struktura se ne razlikuju, razlikuje se samo način podešavanja. Ovo je ključna razlika - uglovni gornji i donji radijatorski ventili, gornja ruka podesiva, ali niža su dostupna sa podesivim ključ u ruke. Ovo se radi tako da se može instalirati u teškim uslovima.

Donji kran

Sumirajući

Bez ugradnje za radijator ne može da radi kada se ugrađuje sistem grejanja. Zahvaljujući ovim jednostavnim uređajima, rad sistema grejanja može se regulisati u širokom opsegu i povećati pouzdanost i stabilnost grejanja u cjelini.

Takođe je važno da instalacija takvih uređaja neće uzrokovati značajno povećanje troškova ugradnje grijanja. Video u ovom članku opisuje primjer povezivanja radijatora pomoću termostata i ventila.
