Pumpe za snabdevanje vodom iz bunara: organizujemo autonomno

Kako organizovati stalnu vodosnabdijevanje seoske kuće sa bunarnicom kao izvor vode? Koji elementi treba da uključe vodovod? Koji su znaci za odabir potopljive pumpe? Pokušajmo odgovoriti na ova pitanja.

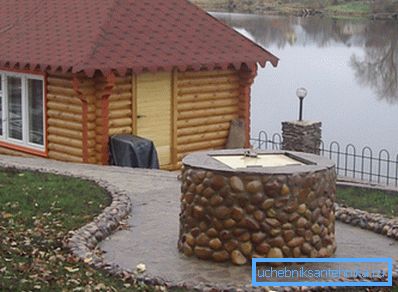

Naš zadatak je organizovati stalnu snabdijevanje vodom kod kuće.

Šema

Stavke

Počnimo sa listom osnovnih elemenata koji treba da uključe najjednostavniju šemu vodosnabdevanja iz bunara sa potopljenom pumpom.

  • Zapravo pumpa, podizanjem vode sa dna bunara i obezbeđivanjem viška pritiska u sistemu vodosnabdevanja.

Da razjasnimo: u principu se mogu koristiti i površinske pumpe za organizaciju prigradskog vodosnabdijevanja; Međutim, dubina na kojoj mogu podići vodu je u najboljem slučaju ograničena na 7-8 metara. Razlog leži u osnovnim zakonima fizike. Apsolutni vakuum u cevi može podići vodenu kolonu za 10 metara pri atmosferskom pritisku; stvarna pumpa stvara mnogo niži vakuum.

  • Proverite ventil na izlazu pumpe. Neće dozvoliti da voda koja je napuni cev nazad u bunar.
  • Hidroakumulator - rezervoar sa elastičnom gumenom membranom koja odvaja vodene i vazdušne odaje. Ovaj uređaj je u stanju da akumulira određenu količinu vode, a istovremeno stvara nadpritisak u krugu. Što je veća zapremina akumulatora, često se pumpa uključuje tokom svakodnevne upotrebe sistema za dovod vode.
  • Senzor pritiska i relej koji kontroliše snagu pumpe.

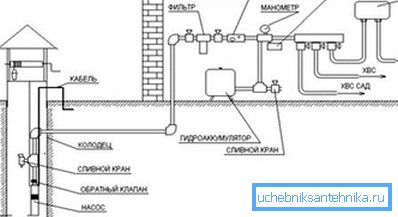

Krug sa hidroakumulatorom i senzorom pritiska.

Umjesto senzora za hidrokromatiku i senzora pritiska, možete koristiti rezervoar za skladištenje sa senzorom nivoa vode koji se podiže na potkrovlje kuće ili na prirodnu nadmorsku visinu.

Kapacitet vam omogućava da zalepite više vode; Međutim, ovo rešenje nije bez grešaka.

  1. Tipično za preklapanje drvenih greda u seoskim domovima nije dizajniran za opterećenje od nekoliko stotina kilograma koji je napravio rezervoar.
  2. Glava u krugu će biti ograničena visinom rezervoara iznad tačke za dotok vode (obično 2,5 - 5 metara). Ovo je dovoljno da se osigura da rade mikseri sa aeratorima i WC cisterne. Usisni ventili mašina za pranje veša, senzori pritiska trenutnih grejača vode i neki drugi uređaji mogu raditi pri nadpritisku od najmanje 0,3-0,6 kgf / cm2.
  3. Veliki kapacitet vode u malom vodotoku će značiti da će voda početi stagnirati. U bunaru se kontinuirano ažurira zbog migracije podzemnih voda; u istom rezervoaru mogu dobro početi cvetati.

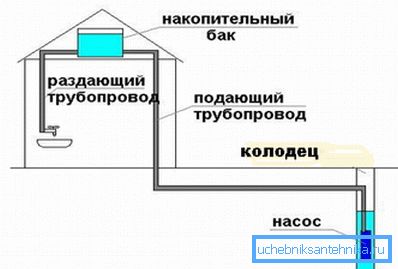

Krug sa kumulativnim kapacitetom.

Cijevi

Optimalno rešenje za postavljanje sistema za dovod vode iz bunara u kuću je polietilenska cev na kompresionim priključcima. Argumenti?

Molim te.

  • Polietilen se ne plaši rasipanja i kretanja zemlje: elastičan je.
  • Elastičnost se održava na negativnim temperaturama. Ako se voda zamrzne u cevi, ledeni utikač neće ga slomiti, ali ga malo proširiti. Nakon odmrzavanja vodovod se vraća u prvobitnu veličinu.
  • Za instalaciju nije potreban nikakav alat, osim miter noža. Svi elementi se sklapaju ručno.

Pravila ugradnje

Ne postoji previše pravila koja treba poštovati prilikom izgradnje autonomnog sistema za vodosnabdijevanje vlastitim rukama.

  • I cev između kuće i bunara, a ulazak u bunar mora biti ispod nivoa zamrzavanja tla.

Savet: tamo iz nekog razloga to nije moguće, cevovod se pakuje u toplotno izolacionu školjku sa samoregulativnim grejnim kablom koji se ubacuje u njega.

  • Na donjoj tački cjevovoda poželjno je obezbediti ventil za otpad radi potpunog odvodnjavanja. Uputstvo je prvenstveno relevantno za one kuće koje se ne zagrevaju oko zime.
  • Bunar je zatvoren od ostataka i izolovan da bi se izbegao zamrzavanje.

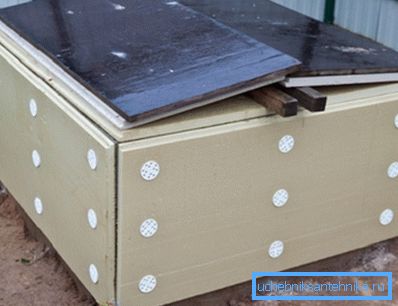

Na fotografiji - dobro izolovan sa poklopcem.

Senzor pritiska se kalibrira tako da pumpa počinje pod pritiskom od H / 10 + 1 kgf / cm2. Visina gornje tačke vodovoda u odnosu na senzor u metrima se uzima za H. Pritisak pumpe je 1,5-2 kgf / cm2 više.

Pumpa se visi na udaljenosti od oko metra od dna bunara. U ovom slučaju neće sisati mulj i pesak.

Donji filter sa nekoliko slojeva peska i ruševina postavljen je na dnu bunara. Blatobrano dno dodatno je prekriveno štitnikom ploče. Za njegovu konstrukciju je bolje koristiti gnječući ariš.

Izbor pumpe

Kakva bi bila potopljiva pumpa u bunaru za vodosnabdevanje?

Za početak ćemo formulisati zadatke s kojima se suočava pumpa.

  1. Trebalo bi zahtijevati minimalno održavanje i imati maksimalno vrijeme remonta.
  2. On će transportovati čistu vodu sa minimalnom količinom suspendovanih materija.
Snabdevanje pitkom vodom biće logično organizovati iz bunara sa čistom vodom.

Sada se okrećemo vrstama pumpi. Samo ih je tri u tržišnom sektoru koji nas zanima.

Membrana (vibracija)

U srcu njegovog dizajna nalazi se radna komora sa parom kontrolnih ventila, solenoidom sa oprugastim feromagnetnim jezgrom i jednom ili dve elastične membrane.

Kako funkcioniše ova šema?

  1. Solenoid se napaja.
  2. Induktivnost stvara elektromagnetno polje koje pokreće jezgro zajedno sa membranom koja joj je pričvršćena. Membrana stvara prekomerni pritisak u radnoj komori; višak vode se prisiljava u izlaz kroz otvoreni kontrolni ventil. Drugi ventil - zatvoren - blokira pomeranje vode u ulaznoj cevi.
  3. Nakon što se napajanje ukloni iz solenoida, opruga ga vraća u prvobitni položaj. U ovom slučaju, položaj čekrvnih ventila je obrnut, tako da se voda uzima iz izlaza, ali iz ulazne cevi.
  4. Ciklus se ponavlja.

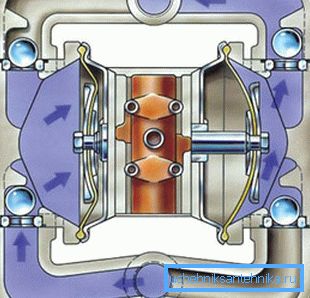

Dijafragma pumpe za radni ciklus.

Glavna prednost vibracione pumpe je niska cena sa umerenim performansama i dobrom glavom. Predstavljamo karakteristike membranske struje koja je vrlo česta na post-sovjetskom prostoru.

Parametar Značenje
Maksimalna glava 60 metara
Produktivnost pod pritiskom od 40 metara 432 litara na sat
Ukupne dimenzije (prečnik x visina) 98 x 268 mm
Maloprodajna vrednost 1300 rubalja

Loša vijest je da u našim svrhe ovaj uređaj, kao i sve membranske pumpe, apsolutno nije prikladan.

  • Sredstvo remonta je ograničeno na jednu do dvije godine. Elastične membrane se mehanički deformišu u svakom radnom ciklusu; sa učestalošću vibracija od oko 100 hertzova, nije iznenađujuće što posle nekog vremena zahtevaju zamjenu.
  • Vibracija dovodi do ubrzanog sila bunara.
  • Na kraju, kapacitet od 400 litara po satu može biti dovoljan samo sa minimalnom količinom vode i veoma prostranim akumulatorom.

Vrtlog

Osnova vrtložne pumpe je centrifugalno radno kolo sa minimalnim razmakom između njega i kohleje (kućište pumpe). Kada se radno kolo rotira na njegovoj periferiji, stvara se značajno nadpritisak; duž osi, respektivno se desi. Dovoljno je povezati ulazne i izlazne mlaznice na odgovarajućim tačkama kućišta kako bi se organizovalo stabilno i brzo punjenje vode.

Šematski dijagram vrtložne pumpe.

Virtuelna šema:

  1. Pruža visoke performanse pri visokim vrednostima pritiska i skromnim dimenzijama pumpe.

Važno: u slučaju bunara, dimenzije - visina i prečnik potencijalnog kupca nisu presudni.

  1. Uređaj napravite izuzetno osetljiv na količinu i veličinu nečistoća. Norma za vorteks pumpu je ne više od 30 grama suspenzija po kubnom metru vode. Prekoračenje ove količine dovodi do ubrzanog habanja mehanike uz istovremeni pad glave i performanse.

Višestepeni centrifugalni

Na početku, centrifugalna višestepena šema pumpe razvijena je za bušotine: u njima je problematično da dobiju veliku proizvodnju glave zbog ograničenog prečnika. Međutim, to će biti najbolje rešenje za bunar.

Osnovna ideja je da na jednoj osovini rotiranim jednim električnim motorom postoji nekoliko impelera. Između njih i tela ostaje prilično velika praznina, što čini uređaj neosetljivim na veliki broj suspenzija.

Srodni problem - neizbežni pad pritiska - rešava se jednostavno i elegantno: komore (difuzori) svih radnih kola su povezane serijsko sa potezima u kućištu. Kao rezultat, glava generisana od strane svih radnih kola se sabira minus malih gubitaka na hidrauličnoj otpornosti same pumpe.

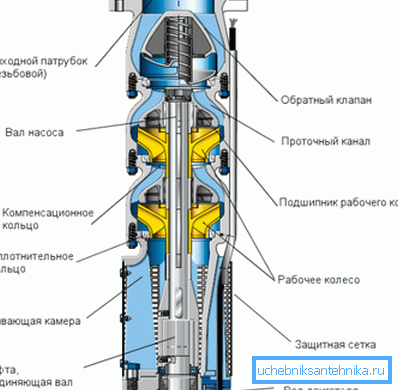

Uređaj centrifugalne pumpe sa dva radna kola.

Glava i performanse

Glava pumpe bi trebala biti 30 metara veća od visinske razlike između nje i vrha sistema za dovod vode. Dakle, ako je pumpa uronjena na 12 metara, a vrh slavina za dovod vode u kući se nalazi 4 metra iznad nivoa tla, kupiti uređaj sa nominalnim pritiskom od 12 + 4 + 30 = 46 m.

Performanse u litrima u minuti se približno izračunavaju brzinom od 5 litara po osobi. Dakle, za porodicu od tri, to će biti 3 * 5 = 15 l / min, ili 0,9 m3 / sat.

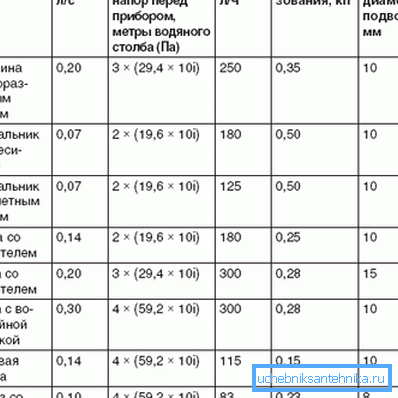

Voda prolazi kroz neke vodovodne instalacije.

Podsjetimo: s povećanjem kapaciteta hidroakumulatora, zahtjevi za učinak pumpe mogu se znatno smanjiti.

Zaključak

Nadamo se da će naše preporuke biti u mogućnosti da pomognu čitaocu u projektovanju i izgradnji sopstvenog autonomnog sistema vodosnabdevanja. Video u ovom članku, kao i uvek, sadrži dodatni materijal. Successes!
