Pumpa agidel

Proizvodno udruženje Ufa proizvodi različite proizvode za odbrambenu i naftnu i gasnu industriju, auto i avionsku industriju. Za svoje proizvode, kompanija je registrovala zaštitni znak "Agidel". Ispod istog brenda proizvedena je pumpa Agidel.

Šta je to

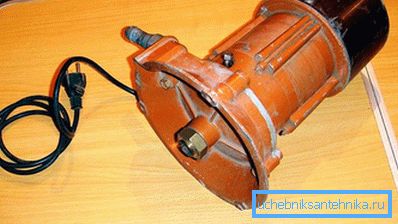

Šta je to

Početak puštanja prve modifikacije pumpe Ufa proizvodnog saveza izgubljen je sedamdesetih godina prošlog veka. Neki uzorci i dalje rade. Trenutno, pod TM "Agidel" proizvedene su dve verzije pumpi: "Agidel M" i "Agidel 10". Ove jedinice pripadaju klasi centrifugalnih površinskih pumpi.

Agreg pumpe su dizajnirane da snabdevaju vodu za navodnjavanje, letnji tuš ili obezbeđivanje dovoda vode sa dve tačke, na primer, kadu i kuhinju.

Karakteristike "Agidel M"

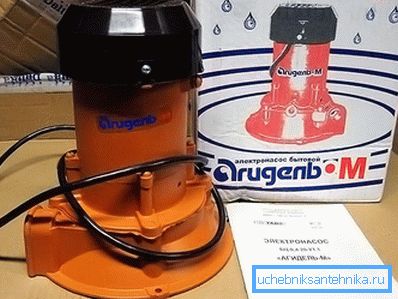

Karakteristike

Pumpa "Agidel M" je centrifugalna pumpa male veličine. Tehničke karakteristike uređaja su:

  • težina je 6 kg;
  • prečnik - 23,8 cm, dužina - 25,4 cm;
  • jedinica može sisati vodu sa dubine od 7 m, a instaliranje ejektora povećava dubinu do 15 m;
  • visina podizanja vode je 20 m;
  • u satu je sposoban da pumpa 2,9 l / h;
  • troškovi električne energije - 370 W / h.

Instalirajte ovu jedinicu samo u uspravnom položaju. Preduslov za rad pumpe je maksimalna čistoća pumpe vode. Stoga, kada ga koristite za pumpanje vode iz bunara ili bunara, rastojanje od prihvatnog ventila do dna ne bi trebalo da prelazi 35 cm.

Karakteristike "Agidel 10"

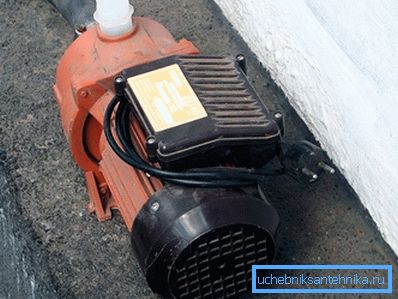

Karakteristike

Pumpa "Agidel 10" je snažniji model koji ima sledeće tehničke karakteristike:

  • težina 9 kg;
  • dimenzije konstrukcije su 23.0? 16.0? 37.0 cm;
  • pumpa može dobiti vodu iz bunara sa dubinom od 7 m;
  • maksimalna visina na kojoj je porast vode 30 m;
  • produktivnost je 3,3 l / h;
  • potrošnja energije jedinice 700 W / h.

Jedinica se montira samo u horizontalnom položaju.

Za oba modela, zajednički zahtev je instaliranje na ravnoj površini i osiguranje pozitivnih temperatura na mestu instalacije pumpe. Ako je dozvoljeno zamrzavanje tečnosti unutar jedinice, on će se razbiti.

Glavne komponente

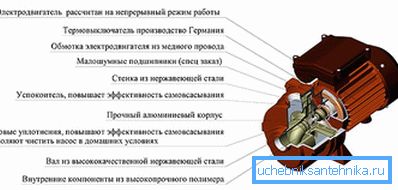

Glavne komponente

Pumpe za projektovanje uređaja TM "Agidel" se sastoje od sljedećih komponenti:

  • kućište koje se prikačuje kućištu motora sa tri spoljašnja vijka;
  • kućište motora (pričvršćeno za podnožje sa četiri vijka);
  • puževi, pomoću kojih se voda apsorbuje (deo tela);
  • radno kolo (sidreno), koje je fiksirano u sredini tela jednim zavrtnjem;
  • elektromotor sa sidrom, zaptivkama i zaptivkom između njih.

Konstruktivni modeli razlike

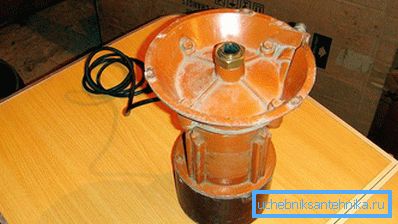

Konstruktivni modeli razlike

Agregat M mora biti napunjen vodom pre početka rada. Dizajn pruža zaštitu od pregrevanja, tako da je dozvoljeno da upravlja uređajem bez dugotrajnog zaustavljanja. Temperatura vode ne bi trebalo da prelazi 40? C. Preporučuje se da pumpa koristi samo pri pozitivnim temperaturama okoline.

Pumpa "Agidel 10" je samousisna jedinica, zbog čega ne zahteva preliminarno ubrizgavanje vode pre početka rada. Osetljiv je na preopterećenja, zbog čega ne treba koristiti jedinicu za pumpanje vode sa veoma velike dubine.

Kako i gde da instalirate uređaj

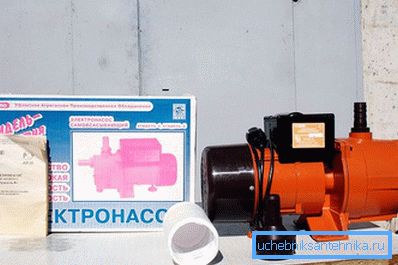

Kako i gde da instalirate uređaj

Pumpe treba postaviti u kontejnere ili pomoćne prostorije koje ih štite od direktne sunčeve svetlosti, vlage i ostataka. Da bi se smanjio otpornost na vodu, jedinice se nalaze bliže bunarima. Instalacija se vrši na ravnoj površini.

Sa cijelom godišnjom upotrebom pumpe, prostorija u kojoj je instalirana zagreva se.

Budući da je jedinica "Agidel M" namijenjena uglavnom za sezonsku operaciju, možete ga instalirati na vrhu bunara. Ako postoji potreba za upotrebom jedinice tokom cele godine, instalacija se vrši u toploj prostoriji. Takođe je moguće kopati jato ispod nivoa zamrzavanja tla. Pokrijte ga ciglom ili betonom, izolujte i instalirajte pumpu tamo.

Za početno punjenje pumpe vodom pre početka, priključite vodovodnu cev kolone. Zatim, ispred uglja pumpe se postavljaju zaporni ventili, a crevo iz izlazne cevi uređaja spušta se u rezervoar za vodu, koji se nalazi u blizini. Kada počnu da pumpaju vodu koristeći ručicu kolone, voda pod pritiskom ulazi u pumpu i izlazi kroz crevo u rezervoar. Da bi se izbeglo stalno kretanje vode kroz pumpu, tokom rada, kolone su isključile ventil zaustavi.

Pumpa "Agidel 10" može se instalirati direktno na površinu vode. Da biste to uradili, napravite mali splav. U ovom slučaju, svi delovi koji su u toku, pažljivo izoluju vodu.

Još jedna karakteristika instalacije - priključak na napajanje. Budući da je žica od pumpe samo 1,5 m duga, a rastojanje od pumpe do najbližeg izlaza je mnogo duže, bolje je zamijeniti "materinu" žicu s drugom, potrebnom dužinom. Žicu treba postaviti na takav način da je nije moguće prekinuti ili slučajno oštetiti.

Pre početka instalacije i rada pumpi TM "Agidel", pažljivo pročitajte uputstva. Samo implementacija svih preporuka i zahteva obezbediće dug i pouzdan rad uređaja.
