Prolazni ventil - master vode

Svakog minuta i svakog dana ogromne količine različitih supstanci - voda i naftni proizvodi, ulja i gasovi se kreću duž cevovoda. Jedan od elemenata ventila koji su odgovorni za kretanje saobraćajnih tokova je kuglični ventil.

Njegove funkcije uključuju zaustavljanje i početak, regulaciju i zbog dizajna nekih vrsta i mešanje transportovanih medija.

Od

Glavna stvar oko dizalice

Regulacioni ventil kroz prolaze namenjen je za zaustavljanje i pokretanje medija i regulaciju protoka. Kuglični ventil se razlikuje od serije prolaza sa minimalnim hidrauličkim gubicima, koji se postižu zahvaljujući kugličnom ventilu. To je ovaj oblik uređaja za zaključavanje koji se koristi u gasovodima.

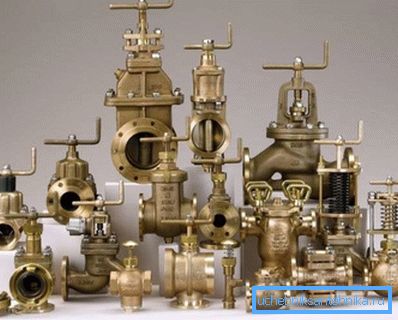

Veličina industrijskog dizalice je neverovatna.

Postoji niz prednosti koje su:

  • u jednostavnoj konstrukciji armature;
  • visok stupanj stezanja;
  • otpor na agresivne medije;
  • jednostavno upravljanje;
  • kompaktnost;
  • jasno ograničen radijus okretanja ručke;
  • mogućnost mešanja više struja;
  • univerzalni protok - od tečnog do viskoznog materijala, kao i medija sa nečistoćama (mulj, pulpa).

Za loptaste ventile, mesing, čelik, liveno gvožđe, polipropilen, polietilen, keramika i aluminijum uglavnom se koriste. Gnezda su izrađena od grafita, plastike, gume i raznih metala.

Dizajn loptastog ventila

Kuglični ventil kroz prolaz je armatura sa četvrtastim rotacionim mehanizmom zaustavljanja. Njegov glavni zadatak je da se potpuno otvori ili preklapa, ali da se ne reguliše snaga saobraćajnog toka. U slučaju nepotpunog otvaranja konopca u cevima visokog pritiska, može doći do turbulencije koja postepeno dovodi do gubitka tegobe.

Načelo funkcionisanja sklopa za zaključavanje je jednostavno - okretanje ručke u smeru suprotnom od kazaljke na satu 90 ° znači da je ventil potpuno otvoren kada je poluga paralelna sa cevima i zatvorena - u položaju koji je okomljen na njega.

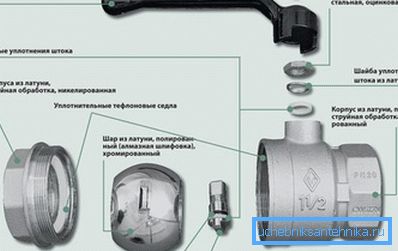

Na slici je prikazana struktura kugličnog ventila.

Sklop armature je:

  • sferična brava koja ima skoro rupu;
  • 2 sedla koja drže sferu;
  • vreteno;
  • kućište, u kojem se nalaze gore navedeni elementi;
  • kontrolna ručka koja se povezuje sa vretenom.

Telo dizalice može biti monolitno ili složljivo. Dizajniran dizajn nije pogodan za održavanje i popravku, tako da je njegova cena niska. Opcija preklapanja može se popraviti, što omogućava da se radi dugo vremena.

Mali prečnik rupe u zatvoru lopte ne zahteva puno napora da ga kontroliše. Prečice velikih otvora blende mogu zahtijevati korištenje duže poluge ili automatskog pogonskog uređaja.

Obratite pažnju! Duga ručica nije uvijek odgovarajuća, pogotovo ako je dizalica postavljena u teškim uslovima. Druge cijevi mogu ometati njegovo okretanje, a instalacija električnog pogona na kranu može biti izlaz.

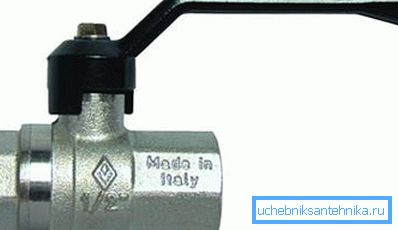

Duga poluga značajno smanjuje vaš trud.

Sfera primene

Kuglični ventili su danas neophodni u hemijskoj, naftnoj i gasnoj industriji, komunalnim preduzećima, obezbeđujući domove gasa i toplote. U stanovima takvi uređaji se stavljaju na dovodne cevi na opremu.

Upotreba čvorova se odvija u strogoj saglasnosti sa njihovom klasom steznosti.

Naručivanje ovog procesa regulisano je GOST 24856-81, prema kojem telo dizalice ima određenu boju u skladu sa svojom primjenom:

  • vodeni saobraćaj je označen plavom bojom;
  • gas žuto;
  • nafta i naftni derivati ​​- crni.

Klasifikacija uređaja za zaključavanje

Prema načinu priključenja na gasovod, uređaji za blokiranje kuglica imaju sledeće tipove:

  • prirubnica - mogu se složiti i lijevati, izdržati visoki pritisak i stoga su dobrodošli na autoputevima prečnika poprečnog preseka većim od 46 mm od industrije gasa i rafinerije nafte;

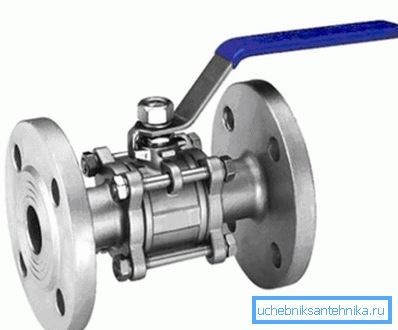

Prirubnica sa prirubnicom
  • spajanje - uspešno se primjenjuje u cjevovode sa poprečnim presekom do 45 mm, u komunalnim sistemima za grijanje, gas i vodu;
  • zagušiti - najčešće se koristi u prehrambenoj i hemijskoj industriji, glavna prednost je repairability i montaža / demontaža više puta;
  • zavareni - karakteristične za upotrebu u građevinskom polju, jednom instalirano, cena je relativno niska;

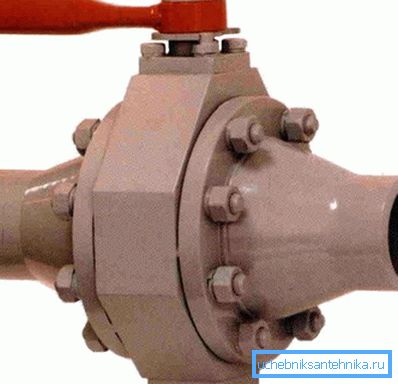

Slavina za zavarivanje
  • kombinovano - Mogućnosti montaže su moguće, mogu se kontrolisati, budu duboke u zemlji, zahvaljujući proširenoj osi ventila.

U pravcu saobraćaja i broja priključaka:

  • kontrolne tačke - ulaz / izlaz je na istoj osovini, montiran na nivoskim dijelovima cijevi različitih prečnika;
  • ugaoni - osovina rupa su okomita jedna drugoj, koja se uglavnom nalaze na tačkama povezivanja sa kućnim aparatima, na primer, na bateriju;

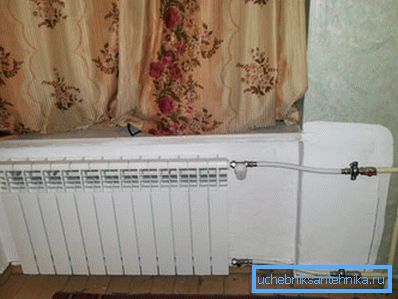

Armatura, koja je u svakom stanu
  • trostrano (mikseri);
  • multi-pass.

U zavisnosti od dijela propusnog opsega:

  • puno izvrtanje - do 100%;
  • standard - do 50%;
  • Nepokretni protok od 70-80%.

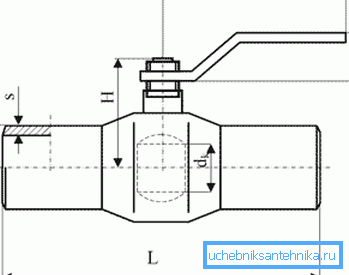

Primer uređaja za zaključavanje bez punjača, može se videti da je prečnik rupe u loputi manji od unutrašnjeg prečnika cevi

Promjer otvora na kapiji punjenog kugličnog ventila poklapa se s unutrašnjim prečnikom cjevovoda, te se hidraulička otpornost minimizira, kao i gubitak pritiska. Takvi priključci su pogodni za tečnosti.

Rukavica u loptici skupa bez polne prolaznosti, naprotiv, je manja i može biti u obliku konusa (jedan ili dva simetrična prolazna), te stoga postoji veći hidraulički otpor. Mali prečnik "olakšava" takve dizalice, oni su izdržljivi, pošto puste u malim tokovima i opterećenje na loptici se smanjuje, uspoređuju se povoljno u ceni.

Opšta pravila instaliranja

Ne trebate podsjetiti da operativni termin i kvalitet rada zavisi od kompetentne ugradnje jedinice za ojačanje.

Opšta uputstva za ugradnju uključuju:

  1. Konačan izbor lokacije instalacije i obezbeđivanje slobodnog pristupa za instaliranje i popravke u budućnosti.
  2. Potrebno je provjeriti usklađenost parametara, kao što su prečnik ventila i cijevi, kapacitet ventila i njegova kompatibilnost sa uslovima rada (vrsta medija, maksimalni pritisak u cjevovodu i temperatura).

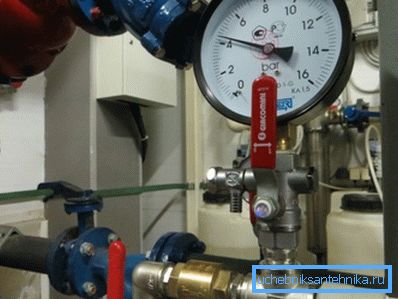

Za kontrolu pritiska može se instalirati manometar.
  1. Da biste saznali smer transportiranog toka, koji dodatno pokazuju strelice za ulaz / izlaz na telu uređaja.
  2. Uparivanje lokacije i vrste navoja.
  3. Upotreba zaptivne trake u navojnim elementima, koja mora biti obijena sa određenim naporom kako bi se garantovala zaptivanje.

Obratite pažnju! Da biste pravilno uveli traku FUM sopstvenim rukama, trebalo bi da vidite otvoreni spoljašnji navoj sa strane tačke priloge. Obmotite traku u smeru kazaljke na satu.

  1. Kada su prirubnički, njihova konstrukcija na kranu i cevi mora biti ista.

Sumirajući

Ventili koji odgovaraju tehničkim karakteristikama cevovoda i medijima koji treba proći će funkcionirati kvalitativno i dugo. Prednosti zatvarača, jednostavnog i istovremeno idealnog oblika, uspešno se koriste iu industrijskom i stambenom sektoru.

Video u ovom članku pokazuje jednu od opcija za korištenje prekrivanja (u ovom primeru, za organizovanje navodnjavanja kap po kap).
