Pritisak vode u sistemu vodosnabdevanja: jedinice mjerenja,

Kakav je pritisak vode u hladnom ili toplom vodu? Kako se vrši merenje pritiska? Da li postoje regulatorne granice njegove vrednosti? U ovom članku pokušaćemo da odgovorimo na ova pitanja, a istovremeno naučimo kako izračunati pad pritiska u sistemu vodosnabdevanja sa poznatim parametrima.

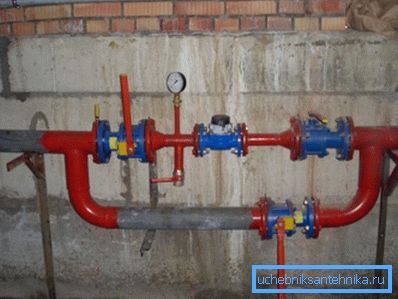

Vodomer. Uređaji mjere protok vode i pritisak nakon merača vode.

Jedinice

Prvo, saznajte koje jedinice pritiska vode u sistemu za dovod vode trenutno se koriste.

Atmosfera

Ova jedinica odgovara atmosferskom pritisku na nivou mora. Ovde, međutim, postoji mala suptilnost: to je nadpritisak u odnosu na atmosfersku. Njegova vrijednost u vodovodnoj cijevi od 0,2 atmosfere, prikazana pomoću manometra, odgovara apsolutnoj vrijednosti 1,2 atmosfere.

Korisno: umesto riječi atmosfera, često se koristi ekvivalentni koncept - kgf / cm2. Fizičko značenje jedinice je sila s kojom će masa od 1 kg tokom zemljinog ubrzanja gravitacije pritisnuti na površini od 1 cm2.

Bar

Zastarela jedinica mjere, pozajmljena iz sistema mjerenja GHS korištenih prije SI. Dovoljno je znati da je bar približno (sa tačnošću od oko 2%) jednak atmosferi. Često često, manometar za merenje pritiska vode u sistemu vodosnabdevanja ima dve skale - u barovima i megapascalima.

Megapascal

Paskal odgovara jednom novtonu po kvadratnom metru površine. Pošto masa jednog kilograma stisne na bazu s snagom od 9,8 Newtonova, 1 megapascal približno odgovara 9,8 kgf / cm2. Ponekad je ova vrijednost zaokružena na 10.

Pritisak glave

Koncept glave, meren u metrima, označava visinu vodenog stupca koja odgovara određenom nadpritiskom. Kako saznati pritisak na poznatim indikacijama manometra u kgf / cm2? Dovoljno je da ih umnožite za 10: jedna viška atmosfera može podići vodenu kolonu za 10 metara.

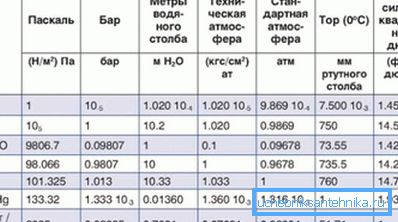

Tabela konverzije nekih jedinica mjerenja.

Mjerenja

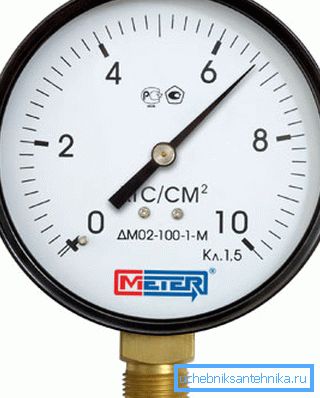

Uređaj za mjerenje pritiska vode u vodovodnom sistemu poznat je kao manometar. Cijena najracionalnijih merila počinje od oko 150-200 rubalja; Međutim, digitalni uređaji mogu koštati u jedinicama, pa čak i na desetine hiljada.

Povoljna kućna proizvodnja uređaja.

Način merenja parametra koji nas interesuje našim vlastitim rukama je izuzetno:

  1. U upravljačkom ventilu se uvlači uređaj spojen sa lanom ili drugim zaptivnim materijalom..
  2. Ventil se otvara, a zatim polazi.

Kontrolni ventil za uklanjanje mjerenja su uvijek prisutni u skupštini dizalo (teren, a mješavina rezervoar liniju nakon lift) i vodomjera (po pravilu, prije i poslije kontra). Ako je potrebno, uklonite merenje u bilo kojem trenutku vodovoda je jednostavno za napraviti, a ne jebe mjerilo utikača u jednu od vertikala i radi to.

Kao i uvek, postoji niz suptilnosti.

  • Da bi se detaljno prikazala rad sistema vodosnabdevanja, merenja treba vršiti na vrhu vodozahvata koji pada u večernjim satima.
  • Uređaj koji je konstantno povezan sa sistemom za snabdevanje vodom često se zalepi: strelica je zaglavljena u jednom položaju. Da bi se ovo sprečilo, umesto kontrolnog ventila postavljen je trosmerni ventil sa otvorom za odvod, što omogućava da se voda nakon ispadanja isprazne sa tela.

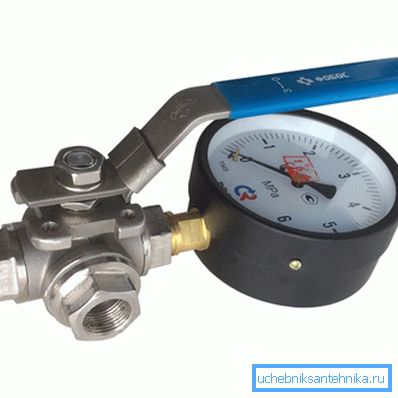

Trostrani kran.
  • Navoj cevi od mesinga stalno uklanjivog uređaja brzo se ispušta. Jednostavna instrukcija će pomoći u rešavanju problema: isporučite manometar pomoću čeličnog produžnog kabla.

Regulations

Evo normi pritiska vode u sistemu za snabdevanje vodom sadržanom u trenutnom SNiP 2.04.01-85.

Lokacija tačke pumpe vode Pritisak, MPa
Donja zgrada Ne više od 0,45
Donja zgrada podignuta na području sa starim zgradama Ne više od 0,6
Gornje u zgradi Ne manje od 0,2

Kao što je jednostavno izračunati pritisak vode u gradu vodi u cjelini može se razlikovati od vrijednosti na gornjem katu samo 0,25 MPa, što odgovara pritisku od 25 metara. Sa višom visinom zgrade, srednja pumpa treba postaviti na srednje podove.

Međutim: u praksi sve pumpne stanice poznate autoru nalaze se u podrumu kuće ili u odvojenoj zgradi. Kada radite na prvim spratovima na tačkama demontaže, može biti 8 - 9 kgf / cm2.

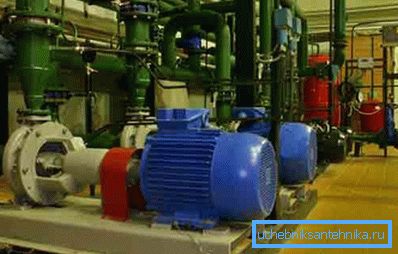

Na slici - unutrašnjost pumpe.

U praksi, tipične vrednosti pritiska na autoputevima i autoputevima su sledeće:

  • Hladna voda - 3 - 4 kgf / cm2.
  • PTV - 3,5 - 6,5 kgf / cm2.

Pad pritiska

Kada voda prolazi kroz cev, pritisak na izlazu će biti manji nego na ulazu.

Pad određuje nekoliko faktora:

  1. Prečnik cevi.
  2. Njegova dužina.
  3. Hrapavost zidova.

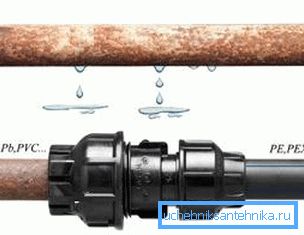

Plastični vodovod ima mnogo gladak zid od bilo kog metala.
  1. Protok u njemu.

Za izračunavanje koristi se formula H = iL (1 + K).

U njemu:

  • H - pad pritiska u metrima. Da je prevedete u atmosferu, dovoljno je podeliti dobijenu vrednost za 10.
  • i - hidraulični nagib, određen prečnikom, materijalom cevi i brzinom protoka u njemu.
  • L je dužina cevi u metrima.
  • K - koeficijent za sisteme snabdijevanja pitkom vodom pretpostavlja se da je 0,3.

Gde da uzmemo vrednost hidrauličnog nagiba? U tzv. Ševelevovim stolovima. Nudimo fragment jednog od njih, relevantan za novu veličinu cevi D15.

Potrošnja vode, l / s Protok, m / s 1000i
0.17 1.00 266.2
0.18 1.06 296.1
0.19 1.12 327.6
0.20 1.18 360.5
0.25 1.47 560.4
0.30 1.77 807.0
0.35 2.06 1098

Vrednost 1000i je hidraulički nagib sa dužinom cevi od 1 km. Da biste izračunali vrednost i za trošak, dovoljno je podijeliti za 1000.

Prema tome, za čelične cijevi dužine 25 metara DN15 protokom vode preko njih u 0,2 l / s pad pritiska (360.5 / 1000) * 25 * (1 + 0,3) = 11,7 m, što odgovara razlici pritisak od 1,17 kgf / cm2.

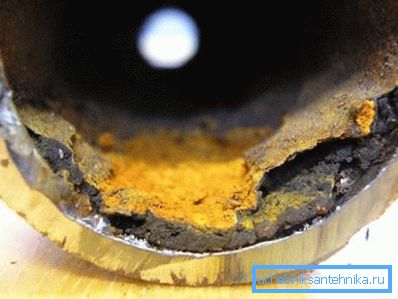

Navedene vrijednosti hidrauličkog nagiba relevantne su za nove cijevi. Vremenom, kreč i rđa povećavaju njihovu hidrauličnu otpornost i smanjuju klirens.

Zaključak

Nadamo se da će predložene informacije pomoći čitaocu u realizaciji svojih projekata. Da biste saznali više o tome koliko se pritisak vode u vodosnabdevanju smatra normom, video u ovom članku će dozvoliti. Successes!
