Priključivanje pumpne stanice na bunar

Obezbeđivanje inženjerskih komunikacija prigradskih naselja predstavlja problemnu tačku na većini teritorija. Centralno vodosnabdevanje, odlaganje vode, grijanje je moguće samo u prigradskim naseljima koja se nalaze uz megalopolise. Rešenje problema obezbeđivanja stanovništva vodom je u rukama samih građana, koji organizuju autonomne izvore vodosnabdevanja na njihovom području. Ovo može biti bunar, bunar na prvim vodonosnim slojevima, artesijski bun na vodonepropusne horizonte.

Uklanjanje vode iz bunara pomoću kašika je prilično težak proces. Sposobnost povezivanja različitih tehničkih sredstava omogućava ne samo mehanizaciju, već i potpuno automatizovanje procesa snabdevanja vode kući.

Da bi se automatizovao proces vodosnabdevanja, neophodno je priključiti pumpnu stanicu na bunar.

Elementi pumpne stanice

Autonomna pumpna stanica se sastoji od sledećih elemenata:

  • samousisna centrifugalna pumpa koja obezbeđuje vodu iz bunara do potrebne visine;
  • hidroakumulator, koji obezbeđuje omekšavanje hidrauličnog udara, održavanje pritiska u cjevovodu (to je kontejner sa membranom i pneumatski ventil za ubrizgavanje vazduha);
  • cijevi i cjevovodi i spojni elementi;
  • elementi za zatvaranje i kontrolu (ventili, mjerači pritiska, prekidači pritiska, kontrolni ventili itd.);
  • grubi i fini filteri.

Princip rada

Opšta šema za povezivanje pumpne stanice prikazana je na slici. Od bunara, usisna cev odlazi na pumpnu stanicu. Na kraju cevovoda u bunaru je nepovratni ventil sa cjevovodom. Ventili i grubi filter postavljeni su ispred pumpne stanice. Na izlazu iz stanice postavite manometar, kontrolni ventil, fini filter. Dalje duž cevovoda pod pritiskom voda prolazi potrošačima.

Cevovod iz pumpe za bušenje počinje da pumpi vodu u akumulator. Puni se na određeni pritisak, pumpa se isključuje. Kada otvorite slavinu, voda pod pritiskom ulazi u mikser, tuš i druge tačke potrošnje vode. Kada se pritisak pada, pumpa se uključuje i počinje pumpati vodu iz bunara nazad u hidraulični akumulator. Stoga, kada se reguliše pritisak u sistemu, pumpa radi ili kada je voda potrošena ili se isključuje kada su svi potrošači vode isključeni.

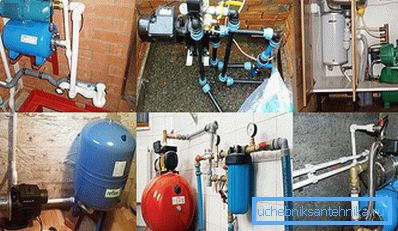

Lokacija pumpne stanice

Lokacija pumpne stanice

Prije instaliranja stanice treba odrediti svoju lokaciju. Crpna stanica bi trebalo da bude blizu bunara. Cevovod od bušotine do kuće treba postaviti ispod nivoa zamrzavanja tla sa izolacijom i zaštitom od mraza. Opcije smještaja:

  1. Poseban prostor za grijanje: odvojena štala, pomoćna prostorija u kući ili u suterenu kuće. Najpoželjnija opcija, jer u svakom trenutku omogućava održavanje opreme u toploj sobi.
  2. U kesonu, koji je zaštitni bun, nalazi se ispod nivoa zamrzavanja tla. Ova opcija je manje poznata. Keson je izolovan kako bi se izbjeglo zamrzavanje zemljišta u ekstremnim mrazima, kako bi se spriječilo zamrzavanje, oštećenje i neuspjeh sve skupe opreme.

Montaža stanice

Priključak za pumpu

Sa samoinstalacijom, morate znati kako spojiti stanicu. Pouzdanost i vek trajanja sistema za vodosnabdevanje zavisi od pravilne instalacije.

  1. Postavljanje pumpne stanice. Može se montirati na nosač oblika L koji je fiksiran na zidu prostorije, poseban podijum na podu gdje se nalazi stanica. Stanica je postavljena, fokusirajući se na smjer cjevovoda do bunara, tako da nema nepotrebnih krivina. Stanica ne sme biti u kontaktu sa zidom. Gumeni podmetači se mogu postaviti ispod tačaka stanice kako bi se eliminisali vibracioni buci tokom rada.
  2. Ugradnja ulaza u stanicu. Putem adaptera na ulazu u stanicu, ugrađen je grubi filter, kontrolni ventil, zaporni ventili i spojnica za prebacivanje na plastični cjevovod.
  3. Ugradnja usisne cijevi. Na kraju cevovoda, koji se nalazi u bunaru, instalirana je metalna mreža i kontrolni ventil. Za postavljanje cjevovoda, rov je iskopan do dubine penetracije mraza, u kojem je postavljen vodovod. Cevi se postavljaju na jastuk od peska i prekrivene peskom. Sa velikom dubinom prodiranja mraza, cevovod je izolovan. Cevi vode u kuću i pričvršćuju spojnicu adaptera.
  4. Instalacija izlaznog gasovoda. Fleksibilno crevo iz akumulatora je povezano sa prekidačem pritiska. Na izlazu, krute cijevi su pričvršćene za fini filter, zaporni ventil, zaporni ventili, spojnice za pritisne cijevi u kući.

Pre probnog testa voda se uliva u pumpnu stanicu. Ovo je neophodno kako bi se sprečilo praznjenje pumpe.

Pumpa se priključuje na mrežu i pokreće. Svi blokadni elementi moraju biti otvoreni. Sve veze se proveravaju za curenje.

Video

Slušajte preporuke za odabir pumpe:

Pogledajte kako je instalirana pumpa za vodu:

Šeme

Princip povezivanja pumpne stanice

Parametri priključka za optimalno upravljanje pumpnom stanicom

Dijagram pumpne stanice

Šema povezivanja pumpnih stanica
