Priključivanje pumpne stanice na bunar: saveti o

Pri uređivanju sistema za vodosnabdevanje vode, majstor mora riješiti niz složenih zadataka. A jedan od njih je da se pumpa stanica priključi na bunar sopstvenim rukama - uostalom, samo sa pravilnom instalacijom i postavljanjem ove jedinice dobićemo vodu bez prekida i potrebnom zapreminom.

U nastavku ćemo govoriti o tome šta su ovi sistemi, a takođe detaljno opisuju proces njihove instalacije.

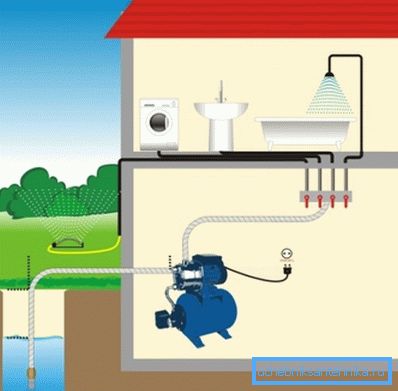

Da bi voda iz bunara tekla direktno u kuću, neophodno je instalirati čitav niz opreme.

Raspored uređaja

Za podizanje vode iz bunara i plitkih bunara do 20 metara smeštenih u privatnim domaćinstvima najčešće se koriste potopljene pumpe ili automatske pumpne stanice. I upravo je druga opcija koja je nedavno postala popularnija, s obzirom na to da struktura takve stanice uključuje čitav kompleks opreme koji obezbeđuje nesmetan rad celog sistema.

Konfiguracija uređaja

Po pravilu, pumpna jedinica je završena sa takvim detaljima:

  • Sama pumpa, često centrifugalna. Uređaj je odgovoran za podizanje vode i transportiranje kroz cevovode.

Obratite pažnju! Ponekad je takva pumpa ugrađena pored potapajuće pumpe, naročito ako postoji potreba za podizanjem vode od dubokog bunara do gornjeg sprata.

  • Hidakumulacioni kapacitet, koji je rezervoar, podijeljen membranom na više sekcija. Zahvaljujući ovom dizajnu, pritisak u sistemu se menja gladak, a automatizacija, koja je odgovorna za pokretanje pumpe, uključuje se manje često. Takođe, korišćenje baterije omekšava hidraulične šokove, što pozitivno utiče na stanje svih priključaka.

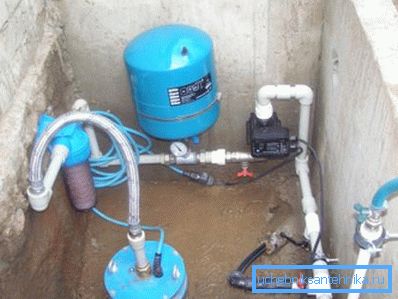

Hidroakumulator i kontrolna oprema u kesonu
  • Pritisni prekidač reaguje na promjenu u sistemu. Čim se nivo pritiska u cevovodima i / ili akumulatorom pada, rele započinje električni motor pumpe i voda počinje da teče u cevi iz izvora.
  • Manometar za snimanje promjena.

Sistem za unos vode koristi se za dovod vode iz bunara ili bunara, što je usisno crevo opremljeno kontrolnim ventilom. Na izlazu je postavljen centralni cjevovod, koji povezuje automatsku stanicu sa kućom i svim mestima potrošnje.

Tehnologija montaže

Izbor mesta

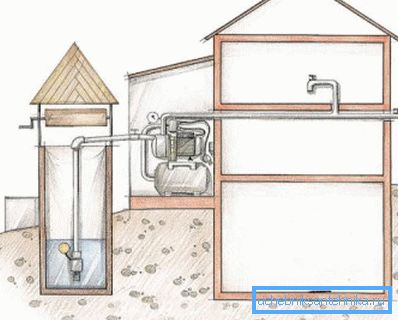

Instalacija u posebnom skloništu

Pre nego što započnete rad na instalaciji pumpe, morate izabrati odgovarajuće mjesto.

Zahtevi za to su sledeći:

  • Prvo, Sistem bi trebalo da se nalazi u neposrednoj blizini izvora vode. To će nam omogućiti da obezbedimo najefikasniji unos vode bez gubitka snage.
  • Drugo, Uređaj mora biti zaštićen od efekata padavina. Naravno, većina pumpnih stanica se proizvodi u zatvorenim kućištima, ali očigledno nisu dizajnirani za stalni rad na kiši i snegu.
  • Treće, lokacija instalacije mora obezbediti pristup sistemu za puštanje u rad i preventivno održavanje.
  • Takođe ne treba zaboraviti da električni motor pumpe čini dosta buke, te ih ne smete montirati u dnevne sobe.

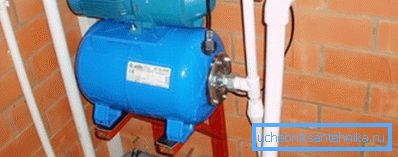

Fotografija visi na posebnoj polici

Sa ove tačke gledišta, podrum kuće (ako se bunar nalazi u neposrednoj blizini osnove), jama ili keson će biti idealno mjesto za ugradnju. Takođe možete postaviti kontrolnu stanicu u samu bunar, osigurati ga na posebnoj polici ispod vrata.

Lezimo cevi

Nakon odabira lokacije za instalaciju, potrebno je postaviti cev iz kuće u izvor vode.

Uputstva za obavljanje posla u ovom slučaju su prilično jednostavna:

  • Kopamo rov s nagibom prema bunaru. Dubina rova ​​trebalo bi da bude nešto veća od dubine zamrzavanja tla - tako da cev štiti od formiranja zaglavljenih leda.
  • Na dnu rova ​​zaspićemo peskovit jastuk do debljine 20 cm.
  • Postavili smo cev, pre-omotali ga izolacijskim materijalom.

Obratite pažnju! Kao alternativu izolaciji, može se koristiti samo-regulacioni grejač.

Cev sa izolacijom u rovu
  • U temeljima napravimo rupu kroz koju cev postavimo u podrum ili podzemlje.
  • Priključujemo cjevovode na unutrašnje ožičenje, pažljivo izolujući sve površine u neogrevanim prostorijama.
  • Drugi kraj cevi povezujemo sa pumpnom stanicom preko specijalnog priključka sa nepovratnim ventilom i mrežicom za čišćenje suspendovanih čestica. Cena takvog dela je mala, ali njegova upotreba značajno poboljšava stabilnost sistema.

Povezujemo jedinicu

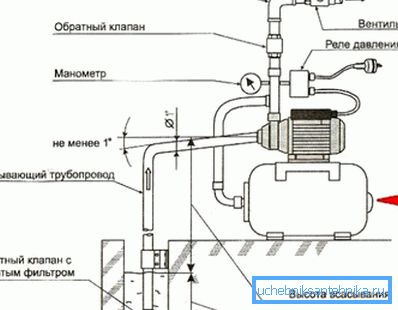

Dijagram instalacije

Zatim moramo povezati i pokrenuti samu jedinicu.

Šema povezivanja pumpne stanice za bunar je prilično jednostavna i može se realizovati čak i sa minimalnim veštinama:

  • Za početak, pripremamo bazu na kojoj će biti postavljena i stanica. U najboljem slučaju, za to je pogodan mali podijum od cigle ili odliven od armiranog betona. Minimalna visina takvog podijuma je oko 20 cm.
  • Direktno ispod nogu jedinice treba staviti gumeni podlošak debljine oko 10 mm. Elastični materijal efikasno nadoknađuje vibracije, smanjuje habanje opreme i smanjuje buku.
  • Noge pumpe postavljene su na gumenu zaptivku i pričvršćene sidrenim vijkom s širokim podloškama.

Zatim morate postaviti crevo za dovod vode.

Za povezivanje upotrebe:

  • Spojnica sa unutrašnjim navojem.
  • Čelični ili bronzani ugao sa vanjskim navojem.
  • Pogodan nepovratni ventil koji obezbeđuje jedinstveni protok vode u sistem.
  • Veza - "Amerikanac".

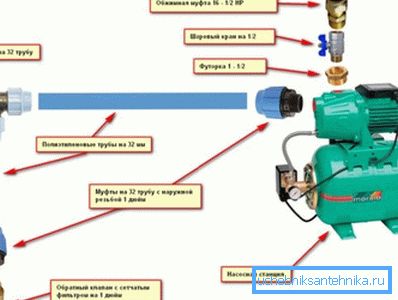

Glavni delovi i sekvenca instalacije

Povezujemo sve delove u jednom sistemu, povezujući cijev za dovod vode u pumpni deo. Istovremeno je neophodno nadgledati stezanje svih zglobova.

Pod istim metodom povežite izlaznu cev. Kao što je već rečeno, ovde možete instalirati grubi metalni filter.

Možete optimizirati naš sistem postavljanjem pred-filtera ispred dijelova pumpe. Korišćenje ovog niskoftinog uređaja omogućava vam da produžite vek trajanja pumpe, jer su glinene i peskovite čestice koje pada u odsek protoka glavni faktor u habanju delova.

Obratite pažnju! Centrifugalni modeli pate od loše kvalitete vode nešto manje od vibracionih, međutim, za njih, instaliranje filtera može se smatrati veoma poželjnim.

Konfiguracija pred lansiranjem

Nakon završetka rada sa hidrauličkim dijelom potrebno je izvršiti početno podešavanje čitavog sistema:

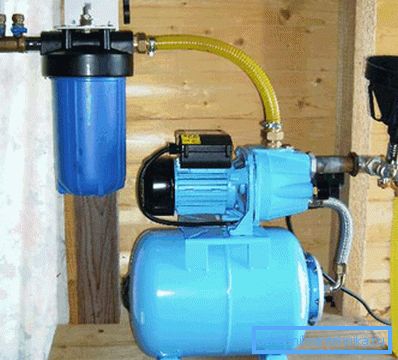

Voda za postavljanje se može sipati kroz levak
  • Za podešavanje pritiska u pumpi kroz posebnu tehnološku rupu napunite oko dva litra vode.
  • Izvršite probni start uređaja, određujući trenutak pokretanja i zaustavljanja sistema. Optimalan stepen isključivanja je od 2,5 do 3 bara, deo pumpe treba uključiti za 1,8 - 1,5 bara.
  • Ukoliko su zabilježene odstupanja od ovih slika, potrebno je otvoriti poklopac na prekidaču pritiska i kalibrirati ga rotiranjem vijaka za podešavanje. Po pravilu, označeni su oznakom kojim se utvrđuje pravac povećanja i smanjenja indikatora.

Nakon završetka podešavanja, pumpa se može priključiti da radi u normalnom režimu rada.

Zaključak

Šema povezivanja pumpne stanice sa bunarcom ili bunarima koja je ovde data, optimalna je sa stanovišta pouzdanosti i minimizacije troškova rada. Naravno, može se poboljšati, ali za početnika će biti sasvim dovoljno i ove informacije. Prateći preporuke, kao i proučavanje video snimka u ovom članku, lako možete završiti instalaciju i osnovnu postavku sistema za vodosnabdijevanje.
