Priključivanje pumpe u bunar: karakteristike i faze rada

Povezivanje pumpe za bunar je jedna od najvažnijih i najvažnijih faza u izgradnji autonomnog sistema vodosnabdevanja. Od ispravnog priključka i početka pumpe će zavisiti od vijeka trajanja i normalnog rada sistema.

Reći ćemo vam kako povezati pumpu sa bunarima sopstvenim rukama.

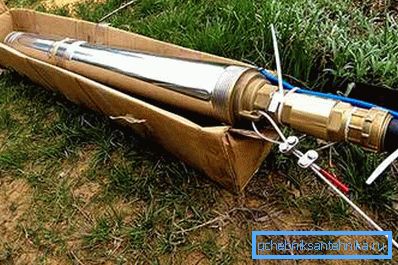

Na fotografiji, podvodna pumpa povezana je na komunikaciju i napajanje.

Instalacija pumpne opreme

Površni

Površinske jedinice vam omogućavaju da podignete vodu sa dubine ne više od 9 metara.

Obratite pažnju! Instalirana na površini pumpne opreme omogućava vam da ispuštate vodu iz male dubine - ne više od 8 - 9 metara. To je zbog sile atmosferskog pritiska, koji nije u stanju da podigne gorenavedenu kolonu, a ako se koristi umjesto vode, onda će visina kolone biti 760 mm, što je poznato kao normalni atmosferski pritisak.

Zbog toga se ova oprema koristi za servisiranje bušotina u Abisinima i plitkih bunara, kao i za pumpanje vode iz podruma, navodnjavanja i drugih radova..

Površinske pumpe najčešće predstavljaju stanice koje direktno uključuju pumpu sa električnim motorom, hidraulični spremnik, automatsko start-up i zatvaranje sistema, relej pritiska i manometar.

Jednostavno je montirati samu stanicu, zato je dovoljno pažljivo pročitati uputstva proizvođača i obaviti jednostavne manipulacije, zajedno povezujući dijelove.

Više ključni zadatak je povezivanje površinske pumpe sa bunarima i pokretanje.

Za praktičnost, naši stručnjaci su sastavili korak po korak instrukcije:

  1. Na mestu na kojem pumpa stanica stoji, treba napraviti pouzdan podnožje ili pričvršćivanje armature, na koji okvir uređaja treba da bude rigidno pričvršćen, na kojem treba da budu prisutne rupe za montiranje ili noge. Da biste smanjili vibracije i buku ispod uređaja, bolje je staviti gumenu podlogu;
Za instalaciju koristeći pouzdan bazni i montažni hardver.
  1. Odsečemo komad PND-cijeve potrebne dužine, a sa jednog od krajeva postavljamo na njega medeninastu ili plastičnu spojnicu sa unutrašnjim navojem, bradavicom i kontrolnim ventilom. Takođe, grubi ekran neće biti suvišan;
Kraj cevi isporučuje se sa filterom i ventilom.
  1. Na drugu stranu cevi isporučujemo spojnicu i spojimo ga na ulaz naše stanice. Najčešće su takve rupe opremljene unutrašnjim navojem, koje treba zaptivati ​​pomoću FUM trake ili lanene zaptivke. Ako je potrebno (za ejektorske modele) montiramo crevo za recirkulaciju sistema;

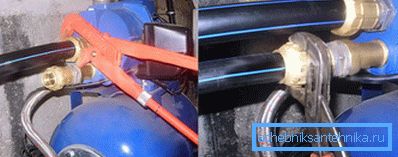

Priključujemo usisnu cev na dovod uređaja.
  1. Zatim povežite izlaz pumpe sa cevima za vodu kroz kuglaste ventile. Ovo može biti jedan ili više rasporeda, tako da vam možda treba jedno koleno ili majica. Za rad koristimo samo visokokvalitetne armature i spojke od mesinga ili plastike;

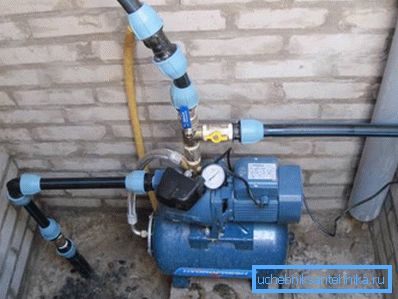

Priključujemo vodovodne cevi.
  1. Priključujemo utikač u struju 220 V / 50 Hz;
  2. U posebnoj rupi na telu stanice (obično u području pumpe) popunite vodu prema preporukama proizvođača;
Napunite sistem vodom.
  1. Napravimo lansiranje uređaja i sačekajmo da sistem za automatsko isključivanje radi. Nakon toga proveravamo pritisak u rezervoaru akumulatora na manometru i upoređujemo je sa podacima o pasošu. Ako se vrednosti ne podudaraju, podesite prekidač pritiska pomoću posebnih zavrtnja u svom mehanizmu;
Ako je potrebno, podesite prekidač pritiska.
  1. Kada je rezervoar puni, otvaramo slavine i proveravamo pritisak i opšti rad vodovoda i vodovoda.

Obratite pažnju! Pre nego što priključite površinsku pumpu na bunar, vodite računa da ukupna dužina vertikalne i horizontalne cevi ne prelazi maksimalno dozvoljene vrednosti navedene u pasošu uređaja.

Potopljen

Potopljiva pumpa se instalira direktno u bunar.

Za pumpanje vode iz dubokih bunara koriste se potopni uređaji koji nisu ograničeni visinom kolone vode i sile atmosferskog pritiska..

Njihova instalacija se razlikuje od instalacije površinskih stanica:

  1. Pre svega, cevi za podizanje vode od polietilena niske potrošnje (HDPE) su povezane sa pumpom. U tom cilju, na njegov kraj se pričvršćuje mesingana spojnica, na kojoj je navijen kontrolni ventil. Zatim uzmite bradavicu dvostrukim spoljašnjim navojem i pomoću nje priključite ventil sa ulazom pumpe;

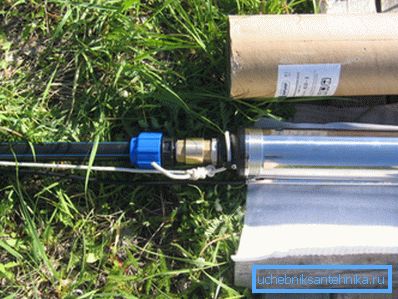

Priključite pumpu na cev za vodu.
  1. Zatim, na podizajuću cev sa električnim priključcima ili električnom trakom, priključite napojni kabl uređaja na svaka tri metra;

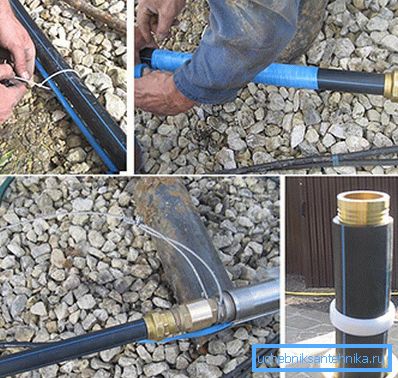

Okrećite kabl i cev.
  1. Uključeno sa pumpom je obično sigurnosni kabl od najlona ili drugog materijala. Kabl mora biti navođen u montažne uši na kućište uređaja i pričvršćen sa dva (!) Klipova;
Fiksirajte sigurnosni kabl sa 2 klipova.
  1. Tada pumpa, zajedno sa cevovodom, kablom i kablom, lagano spušta u kućište bunara, pokušavajući da se ne drži cevi. Za osiguranje na tijelu uređaja može se nositi gumeni prsten. Dubina potapanja obično se uzima tako da je uređaj 2-3 metra ispod dinamičkog nivoa vode, ali jedan i po metar iznad dna dna;
Uređaj je pažljivo potopljen u bunar.
  1. Cev je navojna u rupu na vrhu bunara i fiksirana sa stezaljkama. Takođe postoji i nosač za sigurnosni kabl - pričvršćujemo kabl na ovaj nosač;
Prilog vrhu.
  1. Zatvorimo poklopac glavčine, izlazni kabl kroz zatvoreni ulazi (obično uključen) je povezan na električnu mrežu. Napravimo ispitivanje startovanja pumpe, ako voda ne idu, mi crtamo u vazduhu usta sa cevi tako da će kontrolni ventil raditi;
Pokrećemo probni start opreme.
  1. Nakon uspješnog lansiranja, priključimo vodu za dovod vode u sistem za vodosnabdijevanje.
Priključujemo vodovodne cevi do bunara.

Obratite pažnju! Ako je pumpa opremljena internim kontrolnim ventilom, i dalje treba duplirati spoljnim metalnim uređajem, jer su unutrašnji ventili nepouzdani.

Zaključak

Povezivanje i pokretanje pumpne opreme je veoma važan i najvažniji zadatak, čija ispravna funkcija određuje normalno funkcionisanje sistema, a cijena je vrlo visoka. Ipak, moguće je samostalno da se nosimo sa ovim radom, jednostavnim korakom po korak prema našem vođstvu. Da biste videli proces direktno, možete pogledati video u ovom članku.
