Prečnici vodenih cevi: standardi, usklađenost, izbor

Prečnik cevi za vodovod u privatnoj kući je prilično važna karakteristika koja određuje kvalitet vodovoda. Ako ranije sve veličine reguliše jedan GOST SSSR, sada tržište predstavlja proizvode koji zadovoljavaju moderne ruske standarde i inostrane standarde, dok koriste sovjetsku klasifikaciju.

Da ne biste se zbunili u ovoj varijanti, mi ćemo vam reći kako da odaberete prečnik cevi za sistem za dovod vode.

Veliki prečnik LDPE vodovodne cevi se koriste za postavljanje velikih autoputeva.

Prečnik cevi

Osnovne karakteristike i jedinice

Fotografija ubedljivo pokazuje raznolikost veličina na primeru samo jedne vrste.

Postoje različite vrste cevi koje se koriste u različite svrhe.

To mogu biti:

  • vodovodne i gasne cijevi,
  • electrowelded,
  • bešavne,
  • ojačan
  • cevi za posebne namene itd.

U zavisnosti od svrhe proizvoda, njegove osnovne karakteristike se takođe menjaju.

Hajde da pogledamo koje su karakteristike osnovne:

  • Uslovno prolaz. Bezmerna količina koja približno odgovara veličini unutrašnjeg prečnika proizvoda u mm ili inčima i koristi se za pogodnost izbora i spajanja autoputeva, ožičenja, priključaka i spojnica;
  • Vanjska (vanjska) veličina. Označen kao Dn. Spoljni prečnik cevi za vodu se meri u mm;
  • Debljina zida. Označava se kao S i meri se u istim jedinicama;
  • Unutrašnji prečnik vodovodnih cevi. Označava se kao Dv i meri se u metrima ili u centimetrima. Izračunato po formuli Dv = Dn - 2 * S;
  • Dužina. To zavisi od vrste, veličine i materijala proizvoda, kao i od karakteristika proizvodnje i isporuke;
  • Težina po metru. Za čelik, izračunava se pomoću formule m = 0,02466 * S * (Dn-S), mereno u kilogramima.
Za polaganje autoputeva koristite proizvode velikih veličina.

Razmatramo sisteme vodosnabdevanja sistema za hladno vodu, tako da ćemo govoriti samo o parametrima relevantnim za ovu klasu. Dakle, da bi se odredile dimenzije vodovoda, jedna od najvažnijih karakteristika je takav parametar kao i veličina uslovnog prolaza.

Ova vrijednost označava se na sljedeći način: DN (prema GOST 3262-75) ili DN (prema evropskim standardima naziva se nazivni prečnik).

Uslovni prelaz je unutrašnji lumen proizvoda zaokružen prema dolje ili do najbliže standardne vrednosti. Standardni red sadrži dimenzije unutrašnjih dimenzija, dakle oznaka DN 15 nam govori da unutrašnji prolaz ovog cilindra mora odgovarati standardnoj dimenziji od 1,5 cm.

Prečnik cevi za vodu uslovno i spoljašnje sa različitom debljinom zida.

Obratite pažnju! Trebalo bi shvatiti da se u praksi pravi unutrašnji lumen možda ne poklapa sa standardom, jer debljina zida može biti drugačija.

Sada o jedinicama. Svi savremeni gosti i standardi, po pravilu, odgovaraju metričkom sistemu. Međutim, nasledili smo jedan inčni sistem iz 19. veka, a često se pojavljuje konfuzija.

Činjenica je da su inženjeri i instalateri prošlosti identifikovali detalje po veličini unutrašnjeg lumena u inčima, ali vanjska veličina bila je više nego udvostručena debljinom zida.

Dakle, ako je proizvod Dv 1? ili 2.54 cm, a uzimajući u obzir debljinu zida tog vremena, njegova vanjska veličina iznosila je 3,35 cm. Ova vrijednost je bila fiksirana kao "voda inch" ili "cijev inch".

Tabela prečnika vodovodnih cevi u skladu sa dimenzijama.

Slično tome, cevna nit se zove inch, ali njena stvarna veličina je 33,25 mm, a ne 2,54 cm, što je logičnije. Ovo je dobar primer neugodnosti tradicije u nauci i tehnologiji.

Obratite pažnju! Ako je navedena oznaka veličine? To znači da njegov uslovni unutrašnji prolaz ili Du odgovara standardu od 1,5 cm, pošto je ova vrijednost najbliža veličini od pola inča (1,27 cm) svih korištenih standarda.

Metala i plastike

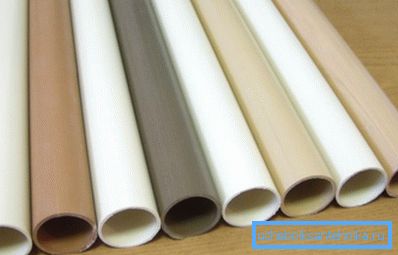

Niska cena i jednostavna instalacija čine plastiku sve popularnijom.

Trenutno postoji zanimljiva slika: s jedne strane, svi su prepoznali prednosti plastičnih proizvoda, s druge strane - mnogi nastavljaju da koriste čelik i liveno gvožđe. To takođe doprinosi njegovom zbunjenju.

Činjenica je da je prečnik plastičnih cijevi za snabdevanje vodom često navedeni kao spoljni. U ovom slučaju, obično postoji pokazivač na debljinu zida, kao na slici:

Prečnik plastične cijevi

Ovde se pojavljuje poteškoća, pošto je neprepoznatoj instalaciji nejasni koji promjer cijevi za vodovod treba smatrati tačnim ako su dva proizvoda istog izgleda označeni sa 32 i 1?

Adapteri za vodovodne cevi različitih prečnika takođe se često označavaju u sistemu od jednog inča. Ako ste početnik vodoinstalater ili jednostavno odlučite da uradite svoje ruke, onda bolje da imate pri ruci tabelu prepiske vrednosti inch do nominalnih i spoljašnjih vrijednosti.

Za montažu navojnih priključaka takva etiketa je korisna.

Za povezivanje metalnih i plastičnih delova cevovoda koriste se posebni adapteri za rukavice, s jedne strane čija je metalna navoj, a sa druge strane, glatka rukav za plastičnu lemljenje.

Spojni spojni metak - plastika.

Istovremeno sa strane navoja može se naznačiti vrijednost u centimetrima, a sa strane plastičnog zgloba, vrijednost koja je usvojena da odredi tip koji treba povezati sa fitingom, a sasvim moguće će biti Dn u mm. Takvi slučajevi.

Odabir vrednosti za autonomno vodosnabdevanje

Neophodno je unaprijed odrediti koji prečnik cijevi koristiti za vodovod.

Sada nekoliko riječi o tome kako izračunati prečnik cijevi za dovod vode. Za precizne kalkulacije koriste se različite metode: matematičke formule sa različitim koracima i tehnikama, korištenje prosječnih tabela i metodoloških priručnika, različitih programa i online kalkulatora također su postale popularne.

Matematički metod je složen i zahteva odgovarajuće kvalifikacije, teško je koristiti i inženjerske priručnike i tabele na inžinjerijskim univerzitetima, a bez specijalizovanog (ili najmanje bilo kakvog tehničkog) obrazovanja to će biti teško odrediti.

Pogodno je raditi s metalnim ili polipropilenskim proizvodima.

Online kalkulatori i sve vrste programa obračuna za profesionalne dizajnere ne izazivaju ništa osim osmeha.

Smešna stvar oko njih je da su na adekvatan način postavljeni tako da u 95% proračuna za stanove i privatne kuće daju standardne vrednosti koje su poznate i tako, a kada se računaju ozbiljni sistemi, sasvim je glupo da se oslanjate na takav softver.

Obratite pažnju! Ako nameravate da obavljate instalaciju unutar stanova ili vodite autonomno vodosnabdevanje u običnoj privatnoj kući do 3 sprata, onda vam ne trebaju nikakve proračune.

Eksterni autoputevi su najbolje izrađeni od polietilena.

Uputstvo je jednostavno - koristimo standardne zajedničke vrijednosti i ne komplikujemo naš život:

  • Za postavljanje spoljne linije iz bunara ili bunara koristite Dn = 32 - 50 mm. Pošto za ove namjene najčešće korišćeni delovi napravljeni od polietilena niske potrošnje (HDPE), vrijednosti centimetara se ne mogu specificirati;
  • Unutrašnji nosači su izrađeni od inčni delova ili DN = 32 mm. Ovde možete koristiti i metalne i plastične sisteme, često koristite polipropilen;
  • Horizontalna ožičenja u kuhinji, kupatilu i toaletu - od Dn = 25 - 16 mm (3/4?, Ili 3/8?).

Zaključak

Za samo-selekciju i instalaciju vodovodnih sistema neophodno je dobro razumjeti veličinu usvojenu u ovoj industriji i njihove odnose. Takođe bi trebalo da budete u stanju da pretvorite dimenzije iz metričke u inču i znate brojne standardne vrednosti za veličinu uslovnog prolaza.

Video u ovom članku će vam pomoći da se ne zbunite u ovoj temi.
