Površinska pumpa za bunar: karakteristike, karakteristike,

Površinske pumpe za bušotine omogućavaju pumpanje vode sa plitke dubine, što je važno za vlasnike kuća i prigradskih područja.

Pričaćemo o glavnim karakteristikama i karakteristikama ovih uređaja, kao io tome kako da instalirate površinsku pumpu u bunaru.

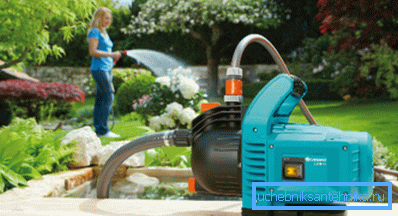

Na fotografiji radna površna pumpa.

Površinska pumpa

Uređaj i svrha

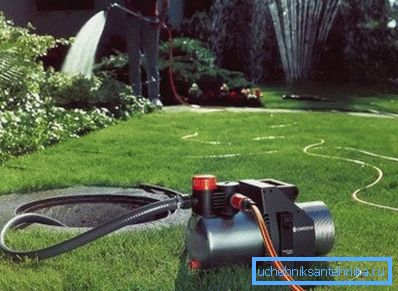

Jedinice olakšavaju organizovanje zalivanja lokacije.

Površinske pumpe rade na principu sisanja vode stvaranjem vakuuma na kraju usisnog creva, koji se na drugom kraju poplavi u vodu. Na taj način postoji razlika u pritisku na različitim krajevima crijeva, a pri potpunom vakuumu na usisnoj strani vrijednost atmosferskog pritiska, odnosno oko 760 mm Hg.

Ako zamijenimo stub žive sa vodenom kolonom, onda će visina takve kolone biti 10,3 metara, što znači da sa punim vakuumom na usisnoj strani voda može porasti za ne više od 10,3 metara.

Uzimajući u obzir gubitke trenja vode protiv zidova cijevi i nepotpuni vakuum u sistemu, maksimalna visina vode takve pumpe neće biti više od 9 metara, a ako uzmete u obzir horizontalni dio usisne cijevi, ispada se da će stvarna radna visina biti 7 - 8 metara.

Obratite pažnju! Kada izračunate parametre, razmotrite rastojanje od bunara površinske pumpe. Ovde bi bila odgovarajuća formula: Y = 4 (8-X), gde je Y dužina horizontalnog dela cijevi, X je visina usisavanja. To jest, četiri metra horizontalnog dela su jednaki jednom metru podizanja.

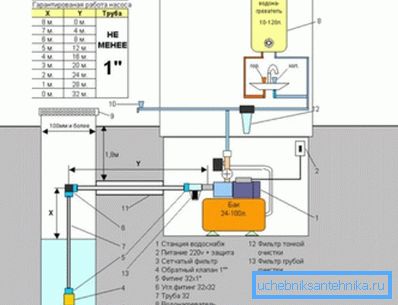

Na dijagramu se prikazuje odnos visine usisavanja (X) na dužinu horizontalnog dela cjevovoda od izvora do pumpe (Y).

Obratite pažnju! Iz gornje kalkulacije možemo zaključiti da je površinska pumpa dizajnirana da podiže vodu do visine do 8 metara. Ovo vam omogućava da koristite ovaj uređaj za unos vode iz otvorenih vodenih tijela, plitkih bunara i bunara.

Prema dizajnu, spoljne pumpe su podeljene u tri glavne vrste:

  1. Vrtlog. Najkompaktniji i jeftiniji uređaji sposobni su da stvore dovoljno visok pritisak u sistemu, ali imaju nisku efikasnost - ne više od 45%. Koriste se uglavnom za navodnjavanje i pumpanje vode iz poplavljenih prostorija, ali niska efikasnost i niska pouzdanost nam ne dozvoljavaju da preporučimo ovu vrstu opreme kao stalnu jedinicu za autonomni sistem vodosnabdevanja;
  2. Centrifugalno. Skuplji i pouzdani uređaji koji stvaraju barem manje od vorteksa, ali veliki pritisak da se osigura rad vodovoda. Imaju visoku efikasnost - do 92% - sa dovoljno pouzdanošću za kontinuiranu upotrebu, što omogućava korišćenje ove vrste opreme u radu pumpnih stanica za vodosnabdevanje;
  3. Ejektor. Imaju dva kruga cirkulacije vode: u prvom krugu, tečnost se isporučuje u mlaznicu za ejektore, gdje se zbog Bernoulli efekta stvara razlika u pritisku i voda se usisava iz vanjskog okruženja - drugi krug. Ovo rešenje vam omogućava da spustite ejektor na dubinu i rešite pitanje ograničavanja visine usisavanja, ali sada za tu svrhu koristite efikasnije podvodne jedinice, čiji odnos cena / kvaliteta je veći.

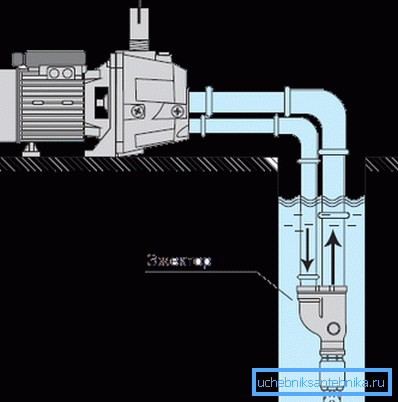

Ejektor se može potopiti u vodu.

Kao što vidimo, ispostavilo se da su dizajn centrifugalnih pumpi praktičniji, pa ćemo se detaljnije zadržati na njima.

Uređena centrifugalna jedinica je sasvim jednostavna:

  • Dva pogona su rigidno pričvršćena na pogonskom vratilu mjenjača, u sredini od kojih jedna ima rupu;
  • Rupa komunicira sa prostorom na disku, gde se nagibne ploče lete, stvarajući kanale od središta prostora do ivica koje su povezane sa kolektorski rezervoar (difuzor) koji komunicira sa dovodnim crevom;
  • Usisno crevo je povezano sa rupom u sredini diska;
  • Ako su usisno crevo i interdiskalni prostor napuni tečnost i pogon zupčanika se pokreće, onda se noževi nagnuti u pravcu suprotno rotaciji počinju da guraju vodu od centra do ivica prostora između diskova usled centrifugalne sile;
  • Kao rezultat, stvara se vakuum u predelu sredine točkova i ulaznog porta, iu području ivica i komunicira sa crevom za raspršivanje difuzora - područje povećanog pritiska;
  • Pod ovim uslovima, sistem će se truditi za ravnotežu, a voda će se gurati pritiskom akumulacionog rezervoara na ivici točkova u crevo za ispražnjavanje, dok će se u središtu točka pojaviti vakuum, a tečnost će izaći iz usisnog creva pod atmosferskim pritiskom.

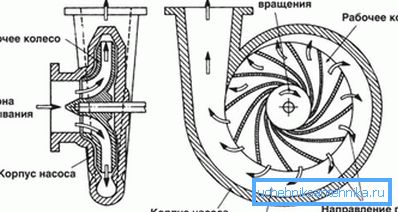

Uređaj je centrifugalna pumpa.

Kao rezultat toga stvorena je kontinuirana cirkulacija i voda se pumpa sa jedne do druge tačke, što je bilo potrebno za postizanje. Međutim, za rad u autonomnom vodovodnom sistemu kuće površinska jedinica se ne koristi samostalno iz bunara, već je montirana tzv. Pumpna stanica, koja je detaljnije opisana u sledećem paragrafu.

Crpna stanica

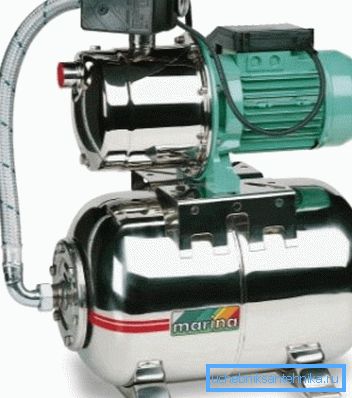

Montaža pumpe.

Za normalno funkcionisanje površinske pumpe kao deo sistema vodosnabdevanja stambene kuće, priključen je na akumulacioni rezervoar i sistem za automatsko aktiviranje aktivacije. Ovo je neophodno kako bi se smanjio broj pokretanja uređaja po jedinici vremena.

Činjenica je da kada uključite snagu na navitku motora, pojavljuju se maksimalne vrijednosti magnitude struje, koje se nazivaju mlaznim strujama. Ove struje uzrokuju destruktivni efekat na uređaju, stoga, sa stanovišta radnog resursa elektromotora, mnogo je bolje da radi sa najmanjeg ciklusa start-off-a.

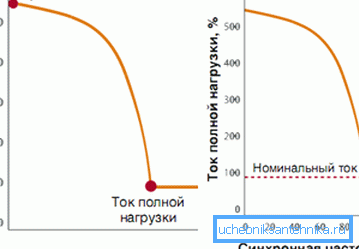

Grafikoni vrednosti startnih struja u elektromotoru pokazuju petostruko povećanje struje opterećenja pri startovanju.

S druge strane, konstantan rad pumpe nije potreban i ekonomski je neprofitabilan, jer troši znatnu količinu energije i isprazni bunar. Očigledno je potrebno napraviti određenu količinu vode i pritiska u sistemu, koji će pokrivati ​​konstantne on-off vodovodne instalacije i slavine, a tek onda kada se ovaj pritisak pada ispod određenih vrijednosti, pumpa će se uključiti i obnoviti rezervu.

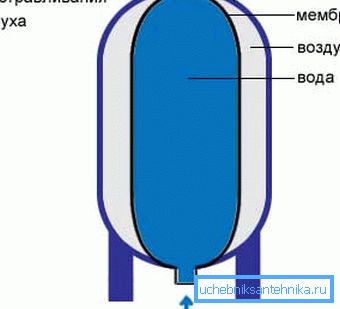

Akumulator akumulatora akumulatora uređaja.

Shodno tome, kada se dostigne određeni maksimalni pritisak u spremniku, pumpa će se automatski isključiti.

Tako smo došli do uređaja pumpe, a njegovi glavni delovi su:

  1. Hidroakumulator ili prijemnik. To je metal ili plastični rezervoar, unutar kojeg je gumena sijalica (membrana). Oko kruške se komprimuje do 3,5 atm. vazduh i voda dovedeni do kruške su pod stalnim pritiskom;
  2. Prekidač pritiska Postavljen je na niže i gornje vrednosti trippinga, a kada se postigne donja granica, terminali zatvaraju krug, a kada se dostigne gornja granica, otvara se. Kao rezultat, snaga pumpe se uključuje pri kritičnom padu pritiska u rezervoaru, a kada se maksimalna vrijednost vrati, ona se isključuje;
  3. Manometar. Uređaj za merenje pritiska i regulacije releja i automatizacije;
  4. Centrifugalna pumpa;
  5. Usisno crevo sa kontrolnim ventilom i filterom na kraju;
  6. Dovod (silovanje) crevo;
  7. Dvostruki štipaljka. Potreban je za prebacivanje svih navedenih delova u jedan sistem.

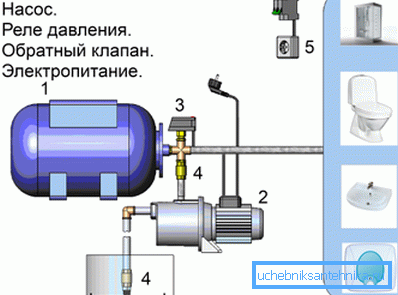

    Dijagram pumpne stanice.

Obratite pažnju! Sa dovoljnim akumulativnim prijemnikom, sistem će retko uključiti pumpu, koja će značajno produžiti radni vijek, kao i produžiti vijek trajanja startera motora i priključnih blokova. Pored toga, u vodovodnom sistemu neće biti nikakvih pikova pritiska i njihovog karakterističnog vodenog čekića, koji će štititi ventile i priključke cevi.

Priključivanje pumpne stanice na bunar

Opšta šema autonomnog vodovodnog sistema privatne kuće.

Ako namjeravate povezati površinsku pumpu sa bunarima vlastitim rukama, naša korak po korak instrukcija će vam pomoći:

  1. Crpna stanica (ili zasebno pumpa) je postavljena na čvrstu stacionarnu bazu, a noge su pričvršćene vijcima ili sidama. Preporučuje se ugradnja gumenih podova ispod instalacije kako bi se smanjila aktivnost vibracija uređaja;

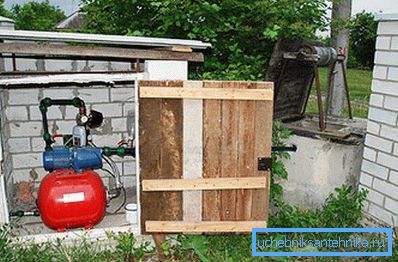

Uređaj je postavljen na čvrstu osnovu.
  1. Otvor za otvaranje (isporuke) pumpe priključen je na inčni izlaz petostepenog priključka sa crevom ili direktno;
Izlaz pumpe je povezan sa priključkom.
  1. Rezervoar za vodu i akumulatore takođe je povezan sa inčnim izlazom ventila pomoću mekog creva ili direktno;

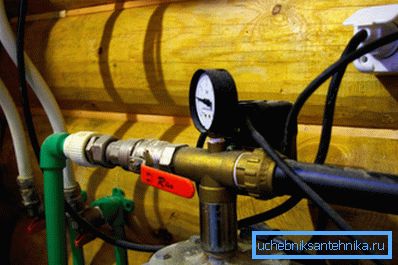

Akumulator je priključen na inčni ulaz.
  1. Preostali priključak za rupe za rupe je priključen na cev unutrašnjeg vodosnabdevanja kod kuće;

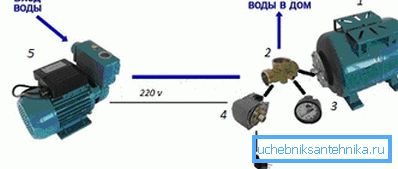

Šema montažnog sistema.
  1. U rupu? pali na visini merača pritiska vijka;
Lokacija priključka merača.
  1. Prekidač pritiska je pričvršćen za preostalu neiskorišćenu poslednju rupu mlaznice;
Priključite prekidač pritiska.
  1. Usisni priključak pumpe je priključen na cev za dovod vode;

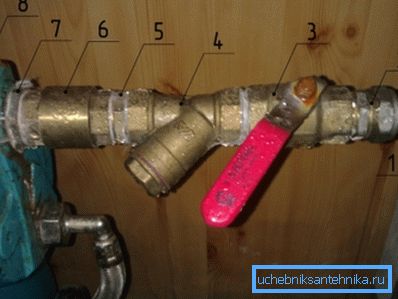

Pumpa je priključena na cev iz bunara.
  1. Kraj dovodne cijevi je opremljen sa kontrolnim ventilom i filterom za grubo vodu i spušten u bunar (rastojanje do dna je najmanje jedan metar);

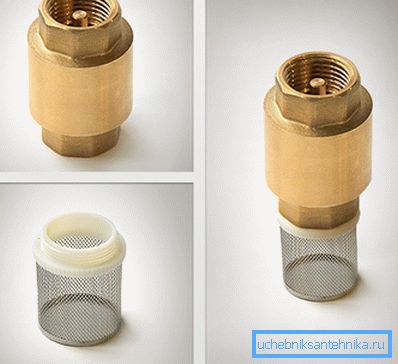

Montirajte filter i kontrolni ventil.
  1. Kabl za napajanje pumpe priključen je na normalno otvorene priključke prekidača pritiska, a sam relej - na mrežnu utičnicu 220 V;

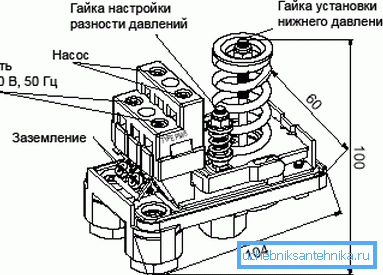

Na slici su prikazane tačke priključenja pumpe i napajanje releja.
  1. Radni prostor pumpe se napuni vodom kroz specijalnu rupu u kućištu i uređaj se pokreće;

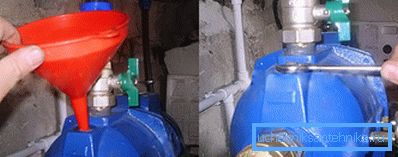

Radni prostor pumpe se napuni vodom.
  1. Kranovi u kući su zatvoreni i čekaju punjenje rezervoara. Kada je rezervoar puni, a pumpa se isključi, prekinuti pritisak na manometru;
  2. Zatim se slavine otključavaju i voda se oslobađa sve dok pumpa ne bude ponovo uključena. Uključujući prekidač pritiska;
  3. Na kraju, uporedite vrednosti dobijenog pritiska sa podacima o pasošu prijemnika i, ako je potrebno, podesite prekidač pritiska.

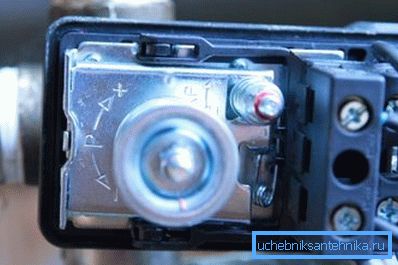

Releji su podešeni pomoću vijaka za podešavanje.

Obratite pažnju! Svi zglobovi prirubnice sa cevima treba da budu opremljeni sa spojnicama sa navrtkama, a između priključka i rezervoara, kao i između priključka i vodovoda, treba ugraditi kuglične ventile.

Zaključak

Površinske pumpe se široko koriste u autonomnim vodovodnim sistemima za snabdevanje vodom iz plitkih bušotina i bunara. Uz pomoć našeg vodiča, moći ćete samostalno da se povežete i uspostavite sistem za isporuku vode iz bunara ili drugog izvora. Ovaj problem možete detaljnije proučiti pomoću video snimka u ovom članku.
