Potopljene pumpe za bunare: prvi poznanik

Kako dobro pumpa radi? Koje su karakteristike i kako odabrati potopnu pumpu za bunar? Na šta treba obratiti posebnu pažnju prilikom instalacije?

U članku ćemo pokušati odgovoriti na ova i neka druga pitanja.

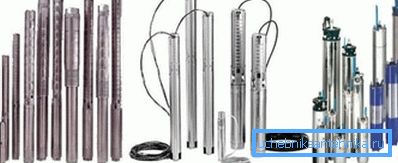

Svi ovi proizvodi ujedinjeni su jednim stvarima: dizajnirani su da rade u bunaru.

Uslovi rada

Koji su uslovi za kućne bunarske pumpe?

Razumevanje ovoga će nam dati jasniju ideju o tome koje karakteristike su najvažnije prilikom ocenjivanja uređaja.

  • Voda pumpa pumpa radi hlađenja motora.. Kvalitet hlađenja je, između ostalog, pod uticajem razmaka između tela uređaja i zidova bunara: premala je neželjena. Štaviše: u ovom slučaju postoji rizik da se proizvod zaglavi prilikom spuštanja ili uklanjanja.
  • Pumpa se suspenduje na određenoj udaljenosti od dna bunara; dok je većina vremena vodena kolona iznad nje nekoliko metara. Na taj način se nadoknađuju neizbežne sezonske varijacije na nivou podzemne vode.
  • Servis, blago rečeno, teško. Uklanjanje proizvoda sa dubine od nekoliko desetina metara nije trivijalni zadatak sam po sebi; deformacija bušotina može učiniti nemoguća.

Imajte na umu: ako je instalacija potopljene pumpe u bunar sa vlastitim rukama prilično izvodljiva, a zatim podizanje kad se kućište deformiše, možda će biti potrebno uključivanje opreme za bušenje.

  • Pritisak koji naša jedinica treba da stvori nije ograničena od udaljenosti do površine. Potreban je višak, što ne samo da stvara dovoljan pritisak za upravljanje odvodnim rezervoarima i mikserima, već i prevazilazi hidrauličnu otpornost cevi.
Voda iz slavine ne bi trebalo da teče u tankom toku, gravitacijom. Potreban je višak pritiska.

Klasifikacija

Dakle, koji su uređaji o kojima razgovaramo?

Vrtlog

Njegov dizajn je sasvim jednostavan: radno kolo stvara preteran pritisak na rastojanju od osi rotacije; na pravcu ose, naprotiv, dolazi do retka dejstva, omogućavajući dovod vode iz bunara. Čini se da je šema jednostavna i tolerancija na greške, tako da će cena pumpe biti minimalna, a životni vek će biti sjajan.

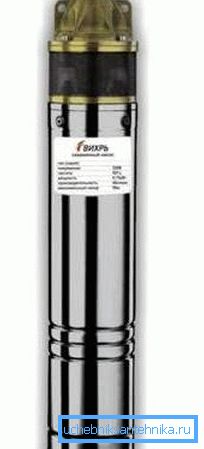

Kompaktnost i niska cena - prednosti vortex sheme.

Međutim, kao i uvek, đavo je u detalju.

Setite se koji bi pritisak trebalo da stvori ovu jedinicu. Na desetine metara, zar ne? Da bi se obezbedio nadpritisak od 7-9 kgf / cm2 na izlazu, razmak između radnog kola i kućišta mora biti izračunat u frakcijama milimetra - inače će se voda jednostavno okretati u krugu.

Ako dohvat velikih čestica koji mogu da opruže radno kolo, može sprečiti grubi filter na ulazu, a šta onda sa malim abrazivom? Oni nose oštrice i razbijaju trup; kao rezultat, zahtevani su skupi popravci, što rezultira kompletnom zamenom pumpnog dela.

Dokazi kapetana sugerišu: vorteks pumpe se koriste samo za bunare sa izuzetno čistom vodom koja sadrži ne više od 30 grama nečistoća po kubnom metru zapremine.

Screw

Vijčana pumpa za bušenje - tačna suprotnost vorteksa u smislu prepreke u odnosu na nečistoće. Oni se bore sa podizanjem tečnosti koje sadrže do 50% peska i drugih suspendovanih materija. Kako se ovo postiže?

U srcu dizajna nalazi se Arhimedov vijak (ili crv), strukturni element koji je iskusio drevni grčki izumitelj za podizanje vode u drevnim vremenima. Rotirajući, stvara dinamički pokretna područja visokog pritiska.

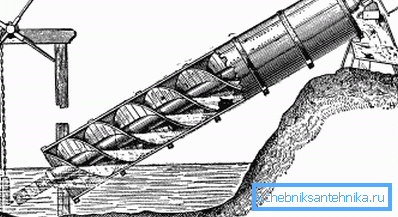

Arhimedov vijak se koristio za podizanje vode prije našeg doba.

Takav uređaj generiše nekoliko dizajnerskih karakteristika.

  • Isključuje se potreba za odvojenim motorima, kao i problemi sa hidroizolacijom. Rotirajući crv je rotor električnog motora, a telo je njegov stator.
  • Efikasnost uređaja je samo 50-70 posto, što je mnogo lošije od konkurentskih rješenja. Deo energije se troši na beskorisno mešanje i zagrijavanje vode: vlastita hidraulička otpornost pumpe je izuzetno visoka.
  • Produktivnost je takođe znatno niža od konkurencije.
  • Izlazna voda zahteva obaveznu filtraciju. Međutim, uređaji ove vrste se češće koriste za neprekidan rad u bunarima, ali za njihovo čišćenje tokom silaćenja ili tokom predoperativne pripreme.
  • Iz razmaka između crva i kućišta (takozvana kompresija) zavisi od performansi pumpe. Što su tačniji dijelovi odgovarajući, veće su performanse i pritisak na utičnici.

Međutim: resurs statora istovremeno se više puta smanjuje zbog povećanog stepena mehaničkog habanja.

  • Ako su rotori napravljeni čvrsto i otporno na habanje (po pravilu, koristi se nerđajući čelik), elastični materijali, uključujući gumene jedinjenja, često se koriste za unutrašnje školjke statora.
Od dana antičke Grčke, shema je prošla minimalne promjene.

Membrana

Povoljnost uređaja ovog tipa je izvan konkurencije. Njegov razlog je u jednostavnosti njegovog dizajna: elastičnu membranu upravlja elektromagnetom, na koji se dovodi visokofrekventno napajanje na kontrolni krug; kuglični ventili prouzrokuju pokretanje vode u pravom smeru, blokirajući njegov pokret tokom povratnog udara membrane.

Ovako funkcioniše.

Uprkos jeftini, potencijalnom kupcu se može savjetovati da drži što je moguće više od membranskih pumpi.

Koji je razlog za ovo uputstvo?

  • Membranski resurs je ograničen, bez obzira na kvalitet i materijal koji se koristi za proizvodnju. Deformisan je u procesu rada, koji neizbežno u određenom trenutku dovodi do njegovog uništenja. Podizanje pumpe za održavanje, kako se sećamo, je sumnjivo zadovoljstvo.
  • Loptasti ventil ispunjen peskom ili malim šljunkom uzrokuje rad u praznom hodu sa veoma brzim otkazom solenoida.
  • Pritisak i performanse takvog proizvoda su ispod kritike. Tipičan predstavnik ove klase - domaći Malysh - bio je široko upotrebljen pre nekoliko decenija u bunarima i plitkim bunarima; Sada svi membranski uređaji praktično zamenjuju sledeći tipovi pumpi - centrifugalni.

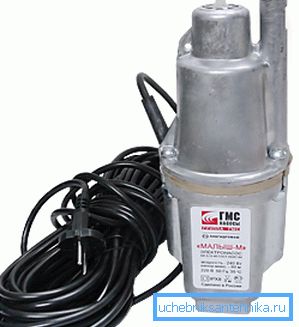

Na fotografiji - kućna pumpa

Centrifugalno

U okviru ove sheme većina uređaja koji se trenutno prodaju prodaju. Strukturno, oni snažno liče na vorteks; međutim, razmak između radnog kola i kućišta je mnogo veći, što čini dizajn manje osjetljiv na nečistoće. Čestice veličine do 2 milimetra i količina suspenzija do 150 grama po kubnom metru ne stvara probleme.

Kako su obezbeđeni pritisak i učinak? Na kraju krajeva, čini se očigledno da bi glavne tehničke karakteristike potopljenih pumpi za bušotine - glava i produktivnost - trebalo povećati katastrofalno s povećanjem razmaka između radnog kola i kućišta, zar ne?

Problem se rešava jednostavno i elegantno. Na vratilu motora nekoliko su faza postavljene sukcesivno, od kojih se svaki sastoji od radnog kola i difuzora. Svaka faza povećava pritisak od 5 do 10 metara; Kao rezultat, nadpritisak na izlazu može biti 20 ili više atmosfera.

Uređaj je centrifugalna pumpa.

Izbor

Dakle, bušotina je bušena, kućište je instalirano. Mi smo u prodavnici i mi ćemo kupiti uređaj koji će nam u narednih nekoliko godina piti vodu - piti i namijeniti za potrebe domaćinstva. Šta tražiti prilikom kupovine?

Pritisak glave

Nominalni pritisak ne bi trebalo da bude manji od potrebnog; Međutim, značajan višak toga je takođe nepoželjan: rezultat neće biti samo prekomerna potrošnja energije, već i potencijalni problemi sa fleksibilnim vezama (oni nisu vrlo otporni na visoke radne pritiske).

Kako izračunati potrebu?

  1. Vodite dubinu pumpe. Minimalno rastojanje od dna bunara je oko jednog metra; uzimajući u obzir fluktuacije nivoa podzemne vode, preporučuje se spuštanje pumpe približno 5-10 metara od površine vode. Dubina praznih i napunjenih dijelova prtljaga se lako meri pomoću kablovske težine - dovoljno je meriti suv i vlažni deo užeta.
  2. Dobijena vrednost se dodaje 30 metara. Prekomerni pritisak treba da stvori pritisak koji je neophodan za normalan rad mešalica i punjenja ventila u sistemu za dovod vode.
  3. 10% se dodaje rezultatu za neisplaćene gubitke.
Pritisak će se neizbežno izgubiti tokom transporta.

Dakle, za pumpu uronjenu na dubinu od 40 metara, poželjna je nominalna glava (40 + 30) * 1.1 = 77 metara.

Imajte na umu: u praksi, rezultat je zaokružen na desetine metara. U našem slučaju, vredi kupiti uređaj sa nominalnim pritiskom od 80 m.

Performanse

U idealnom slučaju, ona bi trebala biti veća od zahtjeva za vodom u porodici, ali ne prelazi brzinu protoka. Za porodicu od 4 osobe obično se uzima uređaj kapaciteta oko 50 litara u minuti; potreba za navodnjavanjem parcela na dvorištu ova vrijednost približno udvostručuje.

Kako odrediti (čak i približno) stopu protoka?

  1. Odredite visinu kolone vode iznad pumpe. Merenje, kao što već znamo, nije teško kao grebač na konopcu.
  2. Potpuno napumpamo bunar.
  3. Saznajte koliko dugo će se nivo vode oporaviti. Da bismo to uradili, vršimo periodična merenja sa malim intervalom.
  4. Podijelimo zapreminu ispuštene i kasnije ušetamo u bunar za proteklo vrijeme. Kako izračunati volumen vode kolone poznate visine? Jednak je proizvodu ove visine kvadratom radijusa kućišta i brojem pi. Stub stuba visine 10 metara i prečnika 10 cm ima zapreminu od 10 x (0,05 ^ 2x3.1415) = 0,077 m3 ili 78,5 litara.
Izračunajte volumen cilindra.

Prečnik

U većini slučajeva, to je 4 inča (oko 10 centimetara); Međutim, u asortimanu proizvođača postoje 3-inčni modeli.

Napomena: sa jednakim performansama pumpa sa manjim prečnikom je obično skuplja. Što je manja dimenzija motora, to je teže obezbediti potreban obrtni moment.

Proizvođač

Proizvodi poznatih proizvođača (Grundfos, Pedrolo, Wilo i dr.) Po pravilu traju duže i stvaraju mnogo manje problema za vlasnike. U slučaju kvara opreme, kompanije su razvile servisnu mrežu.

Montaža

Stvarna instalacija potapajuće pumpe u bunaru izgleda ovako:

  1. Bušotina se pumpa, čisti pesak i mulju. Naravno, ako je moguće.
  2. Na izlazu iz pumpe je pričvršćena plastična cijev za transport vode. Pored toga, uređaj je pričvršćen na čeličnom kablu sa zaštitom od korozije.
  3. Tada se jedinica spušta u bušotinu. Recimo: rastojanje do dna ne bi trebalo da bude manje od jednog metra, u protivnom je velika verovatnoća hvatanja mulja i peska.

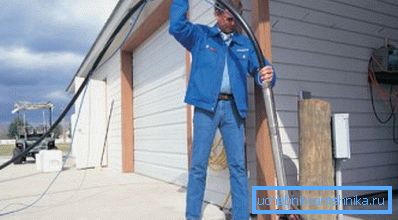

Pumpa se spušta u bušotinu.
  1. Kabl je sigurno fiksiran na vrh. Cev za vodu i kabal se stavlja u kuću.

Pažnja: cev se postavlja ispod nivoa zamrzavanja.

Međutim, prilikom povezivanja sa vodom, vredi razmisliti o nizu nijansi.

  • Ako kontrolni ventil nije obezbeđen u samom dizajnu pumpe, nakon toga se instalira. Bez ventila kada je motor zaustavljen, voda iz sistema za dovod vode će ići u bunar.
  • Instalacija hidroakumulatora je izuzetno poželjna. To će umanjiti vrhove korištenja vode; Pored toga, ako je dostupna, pumpa će ostati u stanju mirovanja većim dijelom vremena, što će spasiti i struju i njen izvor.
  • Visokonaponski uređaji zahtevaju starter koji postepeno povećava startnu struju.

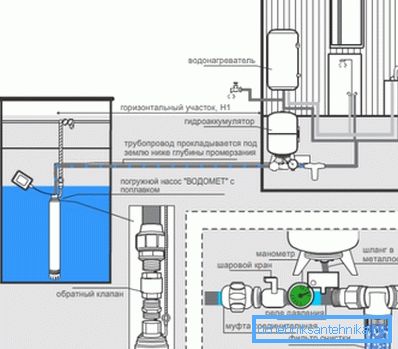

Jedan od mogućih dijagrama ožičenja.

Zaključak

Nadamo se da izbor i instalacija neće izazvati čitaoca ozbiljne poteškoće. Video u ovom članku će pružiti dodatne korisne informacije. Successes!
