Podešavanje prekidača pritiska vode za pumpu

Prekidač pritiska je ključni element u automatizaciji pumpe ili pumpe, daje signal da uključi i isključi pumpu. U zavisnosti od proizvođača i modela, fabrička podešavanja se mogu razlikovati, ali, po pravilu, donji prag za uključivanje pumpe je podešen na pritisak od 1,4-1,8 bara, a prag za isključivanje je 2,5-3 bara. Ali ponekad ovaj prag podešavanja nije dovoljan za normalno funkcionisanje vodovoda, pa je potrebno podesiti prekidač pritiska vode za pumpu, da bira individualne parametre za uključivanje i isključivanje.

Dizajn i princip rada

Pre nego što počnete da postavljate relej, morate razumjeti dizajn i princip rada. Dizajn releja je prilično jednostavan i sastoji se od kontakata, ploča sa oprugom, na koju utiče pritisak vode.

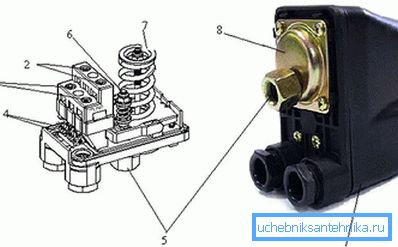

Podešavanje prekidača pritiska vode

  1. Stanovanje
  2. Kontakt grupa za priključak pumpe.
  3. Terminali za mrežnu vezu.
  4. Priključni terminali.
  5. Nut za povezivanje releja sa vodom.
  6. Promene pritiska diferencijalnog pritiska.
  7. Minimalni pritisak opruge.
  8. Čvor gdje je klip i membrana.

Na metalnoj podlozi je pričvršćen na jednom kraju metalne platforme, koja može podići i pasti pod dejstvom klipa. Klip se pokreće pritiskom vode. Platforma ima dve opruge (6,7), velika opruga (7) suprotstavlja silu klipa (vode), čime ga balansira. Mala opruga (7) ne stupi na snagu odmah, ali nakon što se platforma podigne na određenu visinu, a čim platforma dodirne manje oprugu, klipu se suprotstavljaju snage oba izvora i povećava otpor klipa sile, od tog trenutka platforma mora porasti dosta. kontakti se otvaraju i pumpa je isključena. Za otvaranje i zatvaranje kontakata odgovara malom šarku sa oprugom. Čim se platforma podiže iznad ove šarke, kontakti se sklanjaju i električno kolo se otvara, čim djelovanje sile klipa (vode) slabi, platforma se spusti i kontakti zatvaraju.

Velika je opruga koja je odgovorna za uključivanje pumpe, odnosno za donju granicu pritiska, a uz pomoć male opruge se podešava trenutak kada je pumpa isključena, odnosno, podesila je razliku između uključivanja i isključivanja.

Prilagođavanje

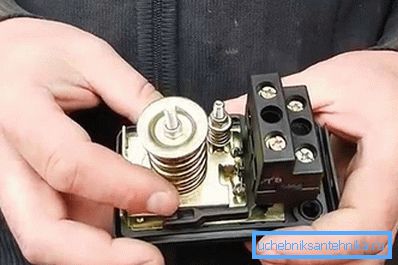

Relay Setting Bodies

Na osnovu principa releja, njegovo podešavanje je da promeni krutost između platforme, na koju utiče pritisak vode i kontakti. Podešavanje se vrši promjenom krutosti opruge, koja je ili komprimirana ili oslabljena, podešavanjem navrtki. Prije započinjanja podešavanja, potrebno je popraviti indikatore manometra prilikom uključivanja i isključivanja pumpe. Zatim isključite relej iz mreže i uklonite poklopac kućišta. Korišćenjem ključa, odvrtanjem ili izvlačenjem matica, prilagodite potrebne parametre:

  • ako je potrebno samo promeniti donji prekidni prekid (povećati ili smanjiti), onda je potrebno pritisnuti ili otpustiti maticu na oprugu (7);
  • da povećate ili smanjite gornju granicu zatvaranja pumpe, potrebno je pričvršćivanje ili odvijanje navrtke na oprugu (6), kada je zategnuto - podižemo graničnu granicu pumpe, a kada ga odvijemo, naprotiv, spustimo je, povećavajući razliku između uključivanja i isključivanja;
  • ako morate promijeniti dva parametra odjednom, tada je donja granica prvo podešena pomoću opruge (7), a zatim smo podesili razliku pomoću opruge (6);

Sve promjene treba pratiti pomoću manometra. Važno je razmisliti o tome da promjenom razlike pritiska smanjujemo ili povećavamo trajanje pumpe, a to će se pojaviti na promjeni pritiska u vodovodnoj mreži. Ako je razlika u pritisku mala, pritisak u mreži će biti "glatka" bez vidljivih padova, ali će broj pokrenutih pumpi porasti, što može uticati na njegov vijek trajanja.

Karakteristike podešavanja

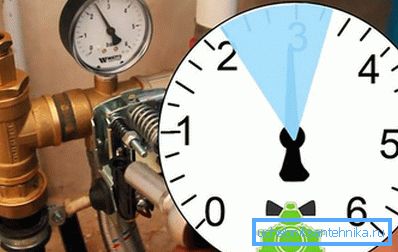

Karakteristike podešavanja

Kada se podešavate, morate zapamtiti da gornji pritisak ne bi trebao biti veći od maksimalnog pritiska koji pumpa može napraviti (možete ga videti u podacima o ocjeni pumpe). Gornji pritisak ne sme da pređe 80% maksimalno dozvoljenog pritiska za određeni model, a ovi parametri su navedeni u uputstvima za rele. Takođe, prije podešavanja potrebno je provjeriti pritisak vazduha u kruhu hidrauličkog spremnika - ona mora biti manja od 0,2 bara niži prag pumpe. Još jedan uslov za podešavanje je razlika između pritiska na i isključenog, trebalo bi da bude u okviru 1-1,5 bara. Promjenom parametara, ne možete zategnuti matice dok se ne zaustavi, to može dovesti do činjenice da se rele zaustavlja u potpunosti.

Video

Ovaj video pokazuje kako podesiti prekidač pritiska za pumpu:
