Plastična bunara: projektovanje i ugradnja

Betonski i plastični bunari za kanalizaciju koriste se za obezbeđivanje pristupa cjevovodi radi provere, sprečavanja i popravke. Izbor jedne ili druge opcije prilikom projektovanja kanalizacionog sistema određuju se od posebnosti rada, finansijskih mogućnosti i drugih faktora.

U nastavku ćemo detaljno razmotriti tačno plastične proizvode, a takođe obratiti pažnju na karakteristike njihove instalacije.

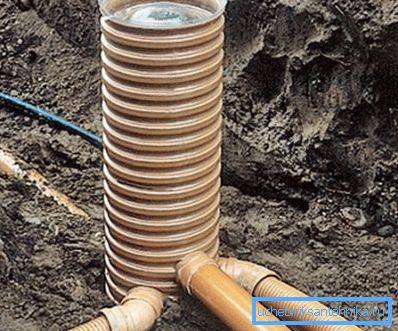

Proizvodi od plastike su izdržljivi i izdržljivi

Svrha bunara

Kao što smo već napomenuli, glavna funkcija bilo koje kanalizacije je obezbeđivanje pristupa cjevovodi bez iskopavanja.

Istovremeno, u zavisnosti od lokacije ovog dela, razlikuju se sljedeće grupe:

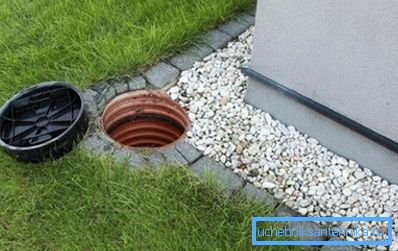

Inspekcijski rudnik
  • Inspekcije, one su iste revizije. Postavljeni su na ravne delove cevovoda u određenom intervalu. Glavna funkcija šahtova je da omogući praćenje stanja cevi i, ako je potrebno, odredi lokaciju blokade. Korak montiranja inspekcijskih tačaka za autoputeve prečnika do 110 mm je 20 metara, a do 150 mm - 35-40 metara.
  • Okrenite se. Kao što to podrazumeva ime, montiraju se u oblastima gde se kanalizaciona cev okreće. To je nemoguće učiniti bez njih, s obzirom da se smanjuje brzina protoka i povećava se rizik od saobraćaja.
  • Nodal. Obezbedite raskrsnicu nekoliko autoputeva. Najčešće se koriste u industriji, pošto su u privatnoj gradnji takve situacije retke.
  • Delta. Koristi se za projektovanje priključka dve cijevi, koje se postavljaju na različite visine.

Obratite pažnju! Da biste uštedeli, morate opremiti multifunkcionalne sisteme, kombinujući, na primjer, prekretnicu sa mestom revizije. U ovom slučaju, ukupni troškovi sistema će biti nešto niži.

Odvodni sistem sa opremom

Prema regulatornim dokumentima, takve strukture moraju biti instalirane:

  • Na delovima okreta.
  • Pri priključivanju nekoliko cevi ili na mestu priključivanja cevi sa glavnim.
  • Na mestu promene prečnika ili nagiba cevi.

Kao što vidite, opseg primene ovih dijelova je prilično širok. Ispod ćemo pokušati da razumemo sve nijanse njihovog dizajna.

Plastični proizvodi

Materijali

Kao što smo već napomenuli, bunari za kanalizacionu mrežu mogu biti iz armiranog betona i plastike. Istovremeno, proizvodi polimera su nedavno bili najpopularniji.

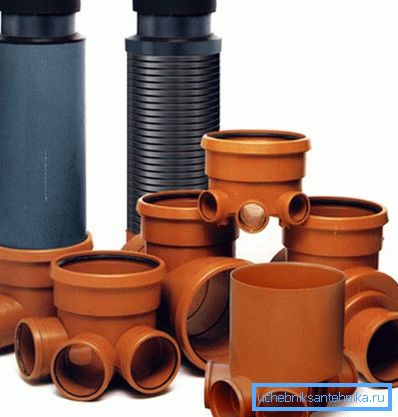

Tipični PVC proizvodi

Takve konstrukcije ulaze na moderno tržište pre 20 godina. Do sada su zamenili beton u približno 40% evropskih kanalizacionih mreža. Ovu cifru imamo značajno niže (nadamo se za sada), ali postepeno povećava se udio plastičnih inspekcija.

Sledeći sintetički materijali mogu se koristiti za proizvodnju ovih delova:

  • Polivinilklorid. Razlikuje se u visokoj izdržljivosti, ali pri snažnom smanjenju temperature postaje krhka.
  • Polietilen. To je elastično, ali loše prenosi duga statička opterećenja, gubi izdržljivost na krivinama.
  • Polipropilen. Poseduje visoke operativne strukture, međutim visoka cena deluje kao ograničavajući faktor pri distribuciji ovih proizvoda.

Takođe, relativno nedavno su postale popularne i sistemi zasnovani na kombinovanim materijalima i uređajima, u kojima cevi sa velikim prečnikom djeluju kao prateći elementi. Primjer je kanalizacioni plastični izvori iz KORSIS cijevi, čije valovite granule pružaju odličnu nosivost.

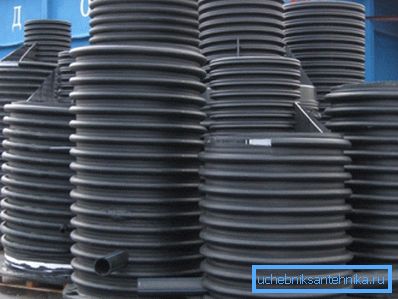

Proizvodi na bazi KORSIS cijevi

Dizajn funkcije

Tipičan bun se sastoji od samo nekoliko delova:

  • Vrat, koji je postavljen na površinu zemlje. Obično vrat se isporučuje sa pričvršćivima za pričvršćivanje vrata. (Pogledajte i članak Značaj plastičnog šahta za bunar.)
  • Rudnik, koji povezuje vrat sa dnom, radni deo.
  • Ležište u kojem se povezuje cevi.

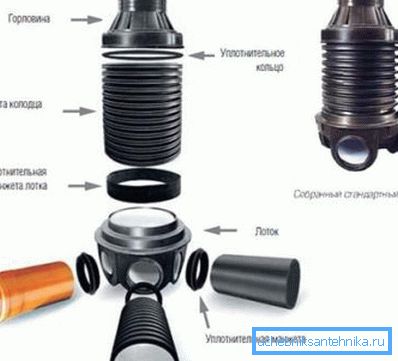

Tipičan raspored uređaja

Što se tiče dizajna, postoje i nekoliko njih.

Najčešći elementi konstrukcije uključuju sledeće:

  • Teleskopska cijev, slobodno se kreće u odnosu na osovinu. Korišćenjem teleskopa sa sedlom za pričvršćivanje otvora, možete postaviti bunar do željene dubine, olakšavajući pozicioniranje delova.
  • Konusni deo povezuje poslužavnik sa vratilom ili vratom. Upotreba konusnih adaptera omogućava vam da montirate velike pladnje pod standardnim dimenzijama.
  • Telo bunara može biti ili čvrsto (onda se cev koristi za njegovu proizvodnju) ili montira. Montažne konstrukcije sastoje se od prstenova koji su hermetički povezani jedni sa drugima tokom faze instalacije.
  • Dno pladnja se često kombinuje sa kinetom - posebnim spliterom za nekoliko cevi. Kineta mora biti izabrana u zavisnosti od konfiguracije kanalizacione mreže, tako da nemamo slobodne veze.

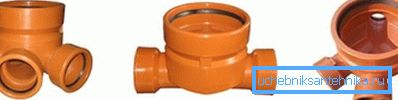

Fotografije će bacati drugačiju konfiguraciju

Prednosti proizvoda

Gorenavedeni projekti imaju niz prednosti koji im omogućavaju da postepeno izbacuju betonske proizvode slične namene sa tržišta.

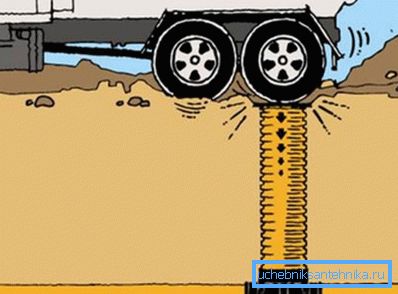

Elastičnost materijala sprečava oštećenje.
  • Slučaj ima visoku mehaničku čvrstoću.
  • Zidovi cevi i pločica su otporni na hemijski aktivne supstance.
  • Dizajn vratova, vratila i kinete omogućava ostvarenje gotovo tesnih veza sa minimalnim troškovima rada.
  • Upotreba plastike kao glavnog materijala, kao i upotreba valovitih cijevi za proizvodnju ležajeva, omogućava konstrukciju različitih oblika i veličina.
Velika plastična kanalizacija sa dnom od 1800 mm za velike cevovode
  • Relativno mala masa proizvoda u velikoj meri olakšava instalaciju.

Instalacijska tehnologija

Ako ste se odlučili za plastiku i kupili bunar, dimenzije koje odgovaraju vašim zadacima, možete ga sami instalirati.

Algoritam akcija u ovom slučaju je sledeći:

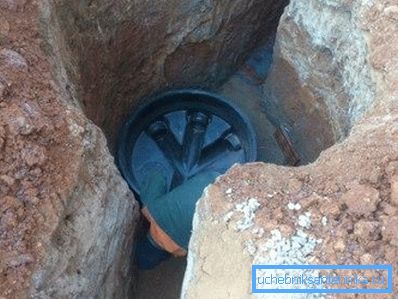

Ugradnja dna u jamu
  • Da započnemo, kopamo jama, dubina koja je 30 cm veća od visine bunara.

Savjet! Potrebno je izabrati dubinu tako da položeni cjevovodi ulaze u kinet bez visinske razlike. Bolje je to učiniti u fazi projektovanja čitavog sistema.

  • Dno jame je pažljivo poravnato. Sipati sloj peska pomešanog s šljunkom na ravnom površini. Debljina sloja nakon tampinga treba biti do 20 cm.
  • Sipati betonsku košuljicu nad jastukom peska. Debljina košuljice je od 50 do 100 mm.
  • Nakon što se beton osuši, postavimo dno bunara ili poslužavnik s kinetom. Priključujemo cevi na potisak, obezbeđujući zaptivanje svih spojeva pomoću gumenih spojnica.
Cevni priključak
  • Ako je potrebno, obrišite vrat do željenog nivoa. Materijal je, po pravilu, dobro isečen konvencionalnom testerom.

Savjet! Sečenje treba izvesti na srednjoj liniji proturidnog rebra valovite cijevi.

  • Spojimo dno sa vertikalnim delom (teleskopska cev ili valovit vrat), zaptivanje spoja s silikonom. Sa gornje strane postavljamo obruč i poklopac vrata. (Pogledajte i članak Plastični poklopac: kako instalirati.)

Zatim treba popuniti jaz između zidova jame i samog bunara. Uputstvo preporučuje izvođenje sloja za punjenje slojem, peskom i šljunkom uz dodatak gline.

Zaključak

Bunari izrađeni od plastike predstavljaju potpunu zamjenu za tradicionalne betonske konstrukcije. Štaviše, u velikom broju parametara (trajnost, lakoća instalacije, itd.), Oni ozbiljno prevazilaze sisteme napravljene od armiranobetonskih prstenova. Ovim proizvodima možete proučavati detaljnije gledajući video u ovom članku.
