Pa usta. aranžman

Da bi razumeli šta je, na primer, vrat bunara k06, moramo shvatiti od čega se sastoji celokupna struktura, a tek onda možemo izolirati gornji deo. Iako se takvi uređaji mogu napraviti od cigle, pa čak i plastike, i dalje obraćamo pažnju na betonske proizvode - oni su najčešći i, pored toga, pogodniji i jednostavniji tokom instalacije.

To je ono što će se razgovor nastaviti dalje, a pored toga, kao dodatak, prikazaćemo vam tematski video u ovom članku.

Dijagram betonskog uređaja

Više o bunarima

Napomena U našem slučaju, fokusiramo se na šahtove, koji su projektovani za unos vode (ne za vodu), kanalizaciju, napajanje i komunikacije, kao i za gasovode.

Šta je vrat?

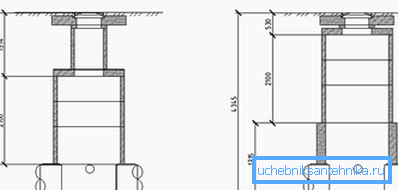

Primer rasporeda rudnika sa vratom i bez njega
  • Prema GOST 8020-90, izvori vrata izrađeni su od teškog (armiranog) betona, sa stepenom ne manji od B22,5 (M300), čija je propusnost W2 i otpornost na mraz. Takođe, za montažu metalnog rama mogu se koristiti i priključci tipa AI, A- III ili Bp-I. Međutim, prema istom GOST-u, ostali betonski elementi moraju biti napravljeni od sličnih materijala.

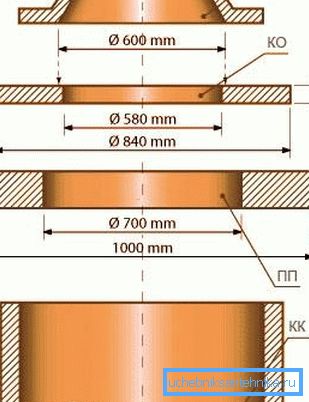

Šema montaže
  • U nekim slučajevima, bunari se ugrađuju bez vrata, a zatim se na površini podižu prstenovi osovine (QC), gdje su ugrađeni na podnu ploču (PP), prsten na kućištu, koji će zapravo biti vrat (KO) i metalni (betonski) ). U ovim slučajevima treba ispuniti sve zahteve GOST 8020-90, budući da ponekad komunalni troškovi, koji žele da uštede novac na materijalu, primoravaju građevinskog proizvođača da napravi obujmice od cementno-peskovitog maltera ili cigle svojim rukama, zbog čega potpada struktura u celini.
Nepoštovanje državnih standarda u izgradnji bunara vodi do nesreće
  • Činjenica je da fabrika KO smanji opterećenje na konstrukciji za oko 10 puta, kada se preko njega prolazi motorni transport, ravnomerno distribuira ukupnu masu na svim tačkama. Ali u situacijama kada je kućište kućišta samostalno proizvedeno, on nema potrebnu snagu i počinje da se sruši pod uticajem vlage i mehaničkih opterećenja. Kao rezultat toga, u odsustvu paralelne distribucije, podna ploča pati, onda se prsten ili betonski prsten i vozila za prolaz jednostavno spuštaju u rudnik.
  • Pored toga, vrat može biti napravljen od cigle (tako da će njegova cijena biti manja), ali u takvim slučajevima je bolje to ne radi na prometnim putevima i platformama za utovar i istovar, odnosno u onim mestima gdje postoji mogućnost velikog mehaničkog opterećenja. Takve konstrukcije, po pravilu, postavljaju se na mesta na kojima se smanjuje kretanje vozila ili uopšte nije. Međutim, podna ploča, prsten kućišta i poklopac moraju biti u skladu sa Gosstandart-om, inače će aranžman biti ugrožen.
Prstenovi iz ušća bunara brend na 10-10 (KC 10-10). Dimeter 100-116 cm, visina 10 cm

Označavanje Spoljni prečnik u mm Unutrašnji prečnik u mm Debljina zida u mm Visina u mm Masa u t Zapremina m3 Orijentiri. Troškovi u rubrima
COP 7-3 840 700 70 200 0.13 0.05 873
COP 7-6 840 700 70 590 0.25 0.1 1215
COP 7-9 840 700 70 890 0.38 0.15 1560
COP 10-3 1160 1000 80 290 0.2 0.1 1260
COP 10-6 1160 1000 80 590 0.4 0.16 1485
KS 10-9 p / g 1160 1000 80 890 0.6 0.23 1770
COP 10-9 1160 1000 80 890 0.55 0.23 1640
COP 15-3 1680 1500 90 290 0.32 0.14 2485
COP 15-6 1680 1500 90 590 0.67 0.26 2860
COP 15-9 1680 1000 90 890 0.96 0.4 3040
COP 20-6 2200 2000 200 590 0.98 0.39 4680
COP 20-9 2200 2000 100 890 1.47 0.59 5540

Tabela nekih vrsta betonskih prstenova

Kako napraviti kanalizaciju dobro

Oprema za kanalizaciju

Dakle, kako vi shvatate, deo bunara, koji se zove grlo, je isti preko betonskog prstena, samo sa manjim prečnikom od minskih prstenova za proizvodnju. Samo češće imaju malu visinu i mogu poslužiti kao isti obložni prsten i na vrhu njih vi više ne trebate instalirati podne ploče, već odmah instalirajte poklopac. Ploča sa bočnom ili središnjom rupom postavljena je, po pravilu, na vrhu vratila.

Ako govorimo o sekvenci posla, ceo proces počinje kopanjem rudnika, gde će se bunar rešavati. U ovim slučajevima, trup skoro nikada nije dubok, u prosjeku može biti od jedne do pola do tri metra, iako u urbanim sredinama uređaji za skladištenje i filtriranje mogu biti mnogo dublje.

Da bi instalirali QC, potreban je jastuk, koji je obično napravljen od peska ili rubova, ali ako bi uređaj trebao biti opremljen kao uređaj za posmatranje, onda je potrebno betonirati dno za to ili staviti RC ploču tamo.

Nakon toga, KK se spušta u rudnik, ali treba ih postaviti na malter za cementno pesak kako bi se isključilo prodiranje podzemnih voda ili, u svakom slučaju, minimalno. Posle toga, na cementnom malteru se postavlja cementna ploča, koja treba da odgovara veličini glavnog QC-a. A sada, u zavisnosti od potrebe, biraćete visinu vrata ili KO.

Iako se, uzimajući u obzir situaciju na kojoj se to radi na vašoj lokaciji i kretanju vozila, a time i opterećenja, ne očekuje, KO se može napraviti od bilo koje visine od zidova - ovo se teško može smatrati kršenjem sigurnosnih mjera predostrožnosti.

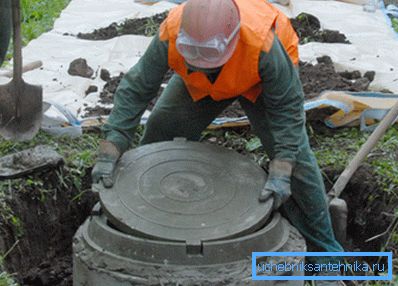

Instalacija lopatice. Fotografija

Nakon toga ćete morati instalirati samo otvor, koji se takođe može napraviti od drveta ili betona, iako je mnogo bolje da uzmete fabrički metalni proizvod.

Pored toga, prilikom planiranja kanalizacionog sistema ne treba zaboraviti da najbliži bunar ne bi trebao biti više od 12 metara od kuće, ali ne i bliže od 3 metra, kako ne bi došlo do destruktivnog utjecaja na temelju zgrade. Prilikom ubacivanja cevi u prstenove ulaza (rastojanje između zidova cijevi i QC) treba zaptiti cementnim malterom ili lepkom za pločice za zaptivanje.

Napomena Svi kanalizacioni bunari mogu se podijeliti u kategorije i to je filtracija, inspekcija, diferencijalna, rotirajuća i akumulativna, gdje svaka nije od male važnosti. Međutim, sistem se može očistiti od svakog od njih, pošto je u stvari svaka vrsta vrste septičke jame i postoji diferencijalna cijev.

Zaključak

Kao što shvatate, uputstvo za proizvodnju (instalaciju) takvih uređaja ne predstavlja ništa komplikovanije. Ali ovde treba imati u vidu da je čak i postavljanje vrata, a da ne pominjemo glavne prstenje, izuzetno teško u fizičkom smislu, a to zahteva ili kran ili posadu radnika. Praktično svi fabrički QA i većina KO su opremljeni sa ušima za pričvršćivanje linija.
