Opremamo dovod vode iz bunara iz bunara

Vrlo je moguće opremiti sistem vodosnabdevanja u zemlji sa vlastitim rukama iz bunara, ako je, naravno, ovaj bunar smješten na vašoj teritoriji, a ne bušeni u klubu, a susedi ga takođe koriste. Činjenica je da u cevi ne možete staviti više od jedne potopljene pumpe.

A sva njegova automatizacija može biti samo na jednom mestu i jedinicu za premeštanje vode trebalo bi instalirati tek nakon pumpe. Ali ovo je domaćinstvo, a ne tehnički problem, a mi smo zainteresovani za instalacioni rad, o čemu ćemo razmotriti u nastavku, a pored toga ćemo vam pokazati video u ovom članku.

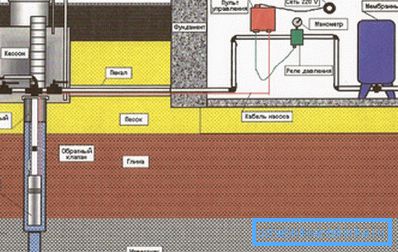

Uređaj vodosnabdevanja na dacha iz bunara: shematski dijagram

Vodovod u kući

Pa

Napomena Treba napomenuti da postoje dve vrste bunara - artesije i peska. Druga opcija (manja je), možete sami bušiti, ne tražite nikoga za dozvolu i ne prikupljate nikakve informacije. Ali artezijski slojevi pripadaju državi, tako da bi se bušili takvi bunari potreban vam je paket dokumenata i plaćena dozvola za izdvajanje vode.

Dobar protok
  • U velikoj meri, prilikom bušenja bunara treba izdati tehnički pasoš u kome je njegova brzina protoka, ali, nažalost, sve nije urađeno na način kako to zakon zahteva, stoga ćete možda morati sami odrediti ovaj parametar. Potrebno je da znate koju snagu može koristiti pumpa, tačnije koliko će kupatila biti u stanju da održava istovremeno.
  • Da biste to uradili, moraćete da obeležite nivo ogledala (ne koristite ga najmanje jedan dan) i ispuštate svu vodu iz bunara, koristeći istu pumpu koju ćete koristiti, a zatim otkriti koliko će dugo biti ispunjeno vašoj marki - ovaj nivo naziva se statički. Sada morate podijeliti zapreminu črpane vode u vrijeme njenog popunjavanja, a dobićete protok - Vpumped water/ tpunjenje= dobar protok, koji možete pretvoriti u litere u minuti, po satu ili m3/ min, m3/ sat
  • Sada vam je potrebna pumpa za koju uzimate debitantu (m3/ sat), i možete videti parametre same jedinice u tehničkom pasošu (priručnik za upotrebu) ili na slučaju. Tokom instalacije, kada spuštate pumpu u bunar, nemojte ga odmah popravljati - prvo ga započnite i sačekajte dok se nivo vode ne stabilizuje, tj. Pumpa će biti jednaka punjenju. Ovo će biti statički nivo pomoću kojeg treba meriti nivo uronjenja pumpe (najmanje 30 cm od ogledala).
Ime kupatila Protok vode
Umivaonici za umivaonike 0,4 m3/ sat
Bide 0,4 m3/ sat
WC školjka 0,4 m3/ sat
Sudoperi 0,7 m3/ sat
Mašina za pranje sudova 0,7 m3/ sat
Veš mašina 0,7 m3/ sat
Tuš kabina 0,7 m3/ sat
Hidrant za zalivanje bašte (vrt) 0,7 m3/ sat
Bath 1.1 m3/ sat

Potrošnja vode sat vremena u različitim kupatilima

Olovke i pithole

Roko iz bunara sa kesonom do kuće

U svakom slučaju, morat ćete kopati rov, koji vodi od bunara do kuće, uz koji će biti postavljen električni kabel za povezivanje potopljene pumpe i samog cijevi za vodu od 32 mm - sada se koristi HDPE - polietilen male gustine.

Dubina rova ​​direktno zavisi od klime u vašem regionu, treba ga iskopati 50 cm dublje od tačke mržnjenja, tako da na nekim mestima može biti više od jednog i po metara. Dno mora biti ispunjeno peskovitim jastukom visine od najmanje 2 cm - to vam omogućava ravnomerno raspoređivanje celokupnog opterećenja na cevu kada je poprskano zemljom.

Ako je kuća u vašoj zemlji na traci, onda je sasvim moguće da je njeni jedini i ispod tačke smrzavanja, a onda ćete morati proći ne ispod trake, već kroz njega.

Da biste to uradili, morate udariti beton, koji najverovatnije ima ojačani okvir, tako da ovde ne biste trebali koristiti bušilicu ili dletu kao mlaznicu za perforator, već bušilicu i dlijetlu (ako se naletite na njega, a zatim ga grundirajte).

Da biste imali priliku slobodno raditi u rovu sa perforatorom, spolja i unutrašnjost zgrade, iskopani su pitholi - veličina se određuje sopstvenim dimenzijama.

Za pogodnost preventivnog održavanja bunara nalazi se bunar - može se postaviti od širokih prstena od cigle ili betona i zatvoriti gornji poklopac. Kasnije, ako je neophodno, sjedište zida je izolovano. Takođe Umjesto konkretnog kesona koristi se adapter za skretanje, koji ćemo opisati u nastavku.

Adapter

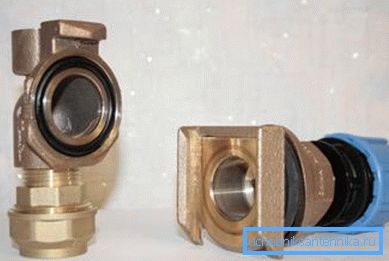

Pitless adapter

U slučajevima kada ne postoji mogućnost ili jednostavno želja da se ugradi betonski keson, sa kojim možete održavati vodu glave, pribjeći se priključivanju cijevi kroz adapter, cijena koja će biti znatno niža od postavljanja betonskog bunara. Takav uređaj se prilično lako montira ispod nivoa zamrzavanja površine zemlje, o čemu ćemo vam sada reći.

Pravite rupu

Nakon postavljanja bunara, kućište će biti veće nego što je potrebno, zbog čega je višak odrezan od strane brusilice, ostavljajući komad iznad tla koji će biti zatvoren vrhom. Nakon toga se u cevi, ispod tačke mržnjenja tla, napravi rupa sa dijamantskim mlinom ili čeličnom mlinom za montažu ovog adaptera.

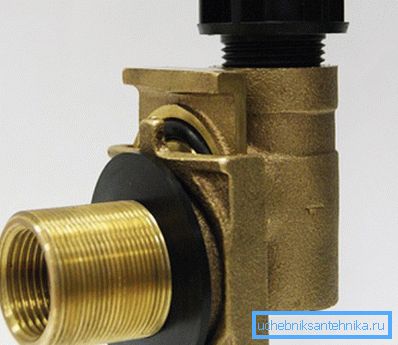

Dakle, dijelovi adaptera su isključeni.

Nakon što napravimo rupu, odvojimo adapter na dva dela - samo izlaze iz jedne u drugu u žlebove, kao što se vidi na vrhu fotografije. Dio koji ima mlaznicu sa spoljašnjim navojem (jasno je da je navrtka na njemu pričvršćena) je neophodna za montažu na cijev.

Pričvrstite spoljni deo adaptera na kućište

Prilično je jednostavno pričvrstiti ga na cevi - potrebno je samo izvući cev sa unutrašnje strane cijevi u rupu i pričvrstiti ga spolja pomoću navrtke, ali to je retko moguće samo ako je vrh ispod nivoa zemlje. Ako postoji duga do rupe, onda je ovaj deo spušten tamo pomoću štapa (adapter se montira i štap se zategne na drugi dio) ili žice.

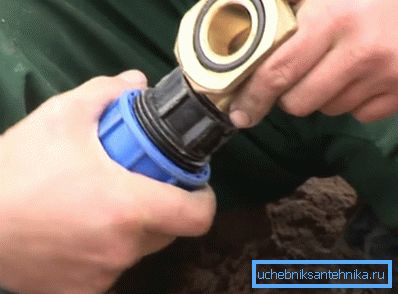

PND cevi pričvršćuju kompresiju

Započinjamo montažu - odvodimo ventil na pumpi i izmerimo komad plastične cevi od ventila do adaptera, tako da je dubina potapanja u vodu najmanje 30 cm ispod statičkog nivoa (ovaj pojam je objašnjen gore).

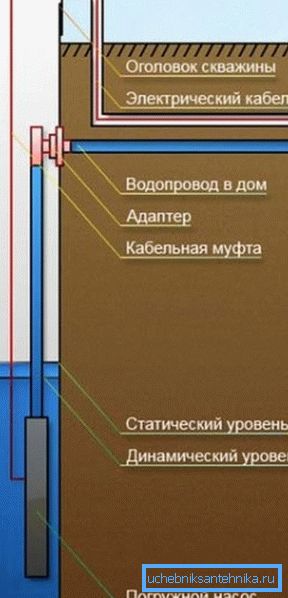

Priključivanje dve komponente u bunar (rez)

Sada možemo da pređemo na glavnu i završnu fazu instalacije pumpe - za ovo nećemo moći da radimo bez štapova koji je zategnut na unutrašnjost adaptera - ovaj deo je jasno vidljiv na slici, što pokazuje kako je adapter isključen - nešto poput crne posude na vrhu.

Dakle, sada morate prvo potopiti pumpu u cev, držati je fleksibilnom polietilenskom cijevi, a zatim nastaviti ronjenje pomoću štapa - odmah napravite oznaku na njemu tako da znate da li je unutrašnjost adaptera dostigla spoljni dio (oznaka na štapu je spoljni deo cijevi). Najverovatnije, nećete moći prvi put da udjete u žlebove, ali to nije razlog za frustracije, napravite još nekoliko pokušaja i sigurno ćete dobiti.

Napomena Kao pomoćni štapić možete koristiti istu PND cev sa kompresijom - pričvrstite priključak na tačku pričvršćivanja (crna posuda), a zatim ga pričvrstite. Samo HDPE mora biti čvrsto pričvršćena i pričvršćivati ​​na adapter do kraja, tako da je lakše ukloniti nakon instalacije.

Kabl koji je pričvršćen na pumpu za pričvršćivanje je pričvršćen na vrh glave, tako da se pumpa nalazi na njoj, a ne na adapteru ili električnom kablu. Električni kabal može biti pričvršćen za priključke na vrhu, ali ga možete jednostavno pustiti u rov, zaobilazeći ove priključke - još uvijek ga morate povećati, jer to neće biti dovoljno za zgradu.

Snabdevanje vodom do kuće

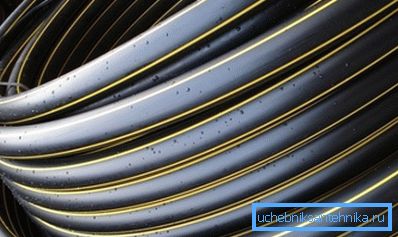

Polietilenska cijev od 32 mm (HDPE)

Pričvršćavamo adapter za kompresiju od polietilena za cijevi i pričvrstimo HDPE cijev do drugog kraja, koju postavljamo duž rovova do kuće, samo treba napraviti rezervu za unos.

Do tog vremena trebali bi imati rov s peskom i rupom ispod ili u traku, kao i jama u sobi. Keson u kući obično je opečen ciglom, a zatim malterisani, ali ponekad se koriste konkretni prstenovi ili čak i široka plastična cijev za tu svrhu.

Vezni čvor

Dakle, zamislimo uslovnu situaciju u kojoj smo već doveli cijev od polietilena i električni kabl u keson koji je bio opremljen u prostoriji (još je rano da se popuni rov - to se radi samo nakon ispitivanja). Sada nas interesuje dalja šema vodosnabdevanja na dacha iz bunara, a odmah nakon HDPE cevi ugradimo glavni ventil (grejni kabl se ne računa, to je opciono), nakon čega se grubi filter otvara.

Gornja slika pokazuje da je dalje, prema šemi, blok povezan sa prekidačem pritiska i senzorom za suvo, iako je autor ovog članka došao do zaključka da je bolje kupiti senzor i rele odvojeno - što produžuje njihov radni vijek. U svakom slučaju, samo jedan uređaj može propasti, a ne celu jedinicu.

Kabl iz pumpe i kabla koji ide do izlaza sa 220V napajanjem priključeni su na relejne priključke, ali ne možete instalirati senzor za suvu radnju, ali služi za automatsko isključivanje pumpe ako ne pumpa vodu, tj. .

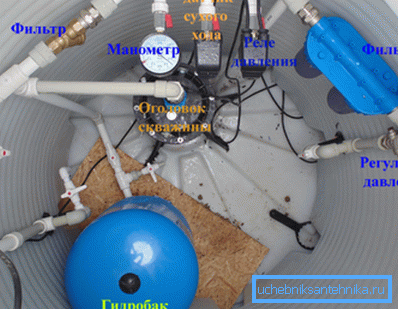

Izgleda kao pumpa stanica u jamu (keson)

Membranski rezervoar se može ugraditi bilo gdje, odnosno pre releja ili nakon toga, nije bitno, jer u svakom slučaju će se stvoriti pritisak u samom rezervoaru iu delu cevi od kontrolnog ventila do ventila za raspodelu vode. Što je ovaj rezervoar veći, ređe da započne i zaustavi pumpu će raditi, pošto će se povećati rezervni pritisak, ali ovaj kapacitet ne bi trebao biti veći od 100 litara.

Pored toga, način startovanja i zaustavljanja pumpe zavisi od postavki postavljenih na prekidač pritiska. U fabričkoj verziji, start se pokreće pod pritiskom od 2 atmosfere, a zaustavlja se u 3 atmosfere. Ali možete proširiti ovaj opseg postavljanjem početka na 1,5 atmosfere i zaustaviti se na 5 atmosfera. Povećanjem praznine smanjujete broj startova i zaustavljanja motora, što povećava svoj radni vijek.

Zaključak

Nakon završne montaže, vodovodni sistem na dachi mora biti testiran i ako sve funkcioniše dobro i nema nikakvih curenja bilo gdje, potrebno je popuniti rov i zaptivati ​​ulaznu tačku na temelj s cementnim malterom ili lepkom za pločice, tako da vlažnost tla ne ulazi u prostoriju. Cev je prvo prekrivena peskom da ga pokrije 5-8 cm, a onda se sipa vodom kako bi se smanjio pesak i bačen zemljom.
