O povezivanju sa vodovodnim sistemom potapajuće pumpe,

Sistem vodosnabdevanja u privatnoj kući rešen je na nekoliko načina - to je vodosnadanje iz bunara, priključak na opću mrežu, kao i neovlaštena povezanost sa javnim vodosnabdijevanjem, što je veoma nepoželjno jer podrazumijeva kazne.

Dakle, samo su prve dve metode pogodne za nas, iako u većini slučajeva privatni sektor (posebno van grada) ima gotovo svakog dvorišta sopstvene izvore vode, koristićemo potopivu pumpu. Ovo će biti razmotreno u nastavku, kao i prikazićemo video u ovom članku.

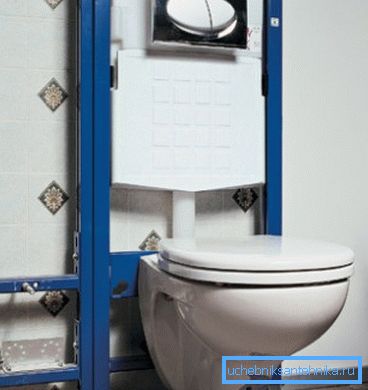

Povezivanje instalacije sa vodom. Zidni WC

Voda u kući

Pravila povezivanja sa centralizovanim vodosnabdijevanjem

Napomena Prema Federalnom zakonu Rusije, odgovornost za neovlašćeno nezakonito povezivanje sa centralizovanim sistemom snabdevanja pitkom vodom kažnjava administrativnom novčanom kaznom. Dakle, za pojedince se kreće od 1.000 do 1.500 rubalja, za službenike od 2.000 do 3.000 rubalja, a za pravna lica od 20.000 do 30.000 rubalja

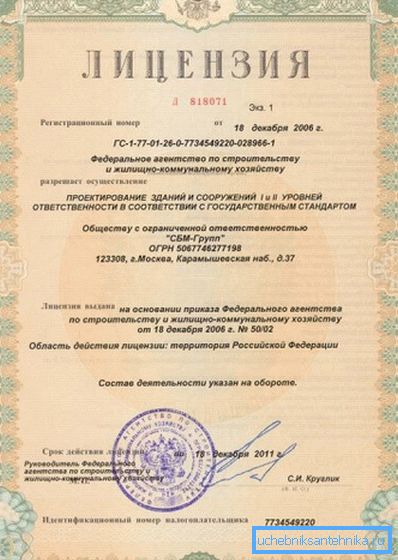

Licenca za izgradnju objekata i komunikacijskih objekata
  • Sposobnost legalnog povezivanja sa centralizovanim sistemom za vodosnabdevanje određuje isključivo lokalna ogranka Vodokanala, pa se pre svega trebate prijaviti za pomoć.. Izvođenje radova može biti izvedeno od strane Vodokanala i organizacija trećih strana, često preporučenih od strane istog Vodokanala, izuzev što je cijena instalacije obično previsoka. Visoka cena, po pravilu, motiviše prisustvo licence za proizvodnju takvih radova.
  • Ipak, instrukcija omogućava nezavisnu vezu, čak i ako nemate licencu za to, ali opet, konačna odluka zavisiće od organizacije u čijem se odjelu nalazi sistem.. Ali, ukupno, ovo je pitanje koje se može riješiti, iako ponekad to ne radi bez određenog mita, tako da postoji mogućnost sakupljanja kompletnog paketa dokumenata.
  • Ali, opet, sam proces sjedinjavanja moraće da bude urađen u prisustvu predstavnika Vodokanala, ili jednostavno to i sami rade - sve što treba da uradite jeste cevčica.. Naravno, uvijek postoji određena birokratija sa dokumentima, ali vezivanje u centralizovani sistem će vas spasiti od mnogih nevolja u budućnosti.

Potopni priključak pumpe

Roko iz bunara sa kesonom do kuće

U slučaju bunara moguće je povezati hidroforu sa vodom - po pravilu je dovoljno odstojanje od vodenog ogledala do nivoa zemlje od 7 metara ili manje (takve pumpe su dizajnirane da se podignu do 9 metara, iako postoje posebne dubinske jedinice koje rade na dubini od 30 metara) .

Međutim, sada sve češće potopljene pumpe se koriste za bunare i bušotine - one su nešto skuplje, ali su takvi instrumenti jači i praktično nemaju ograničenja za ronjenje (oni omogućavaju unos vode čak iu najdužim bunarima, preko 50 m).

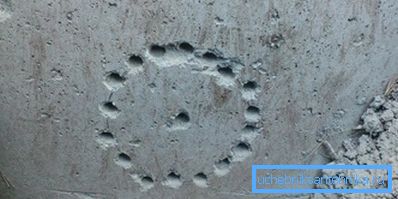

Rupa u ringu

Dakle, priključićemo vodovodni sistem iz bunara ili bunara pomoću potopljene pumpe i u ringu, ispod tačke mržnjenja tla, moraćete da napravite rupu za cev, odnosno, u rupici će se spojiti cev iz pumpe i kuće.

Nepovratni ventil je zavrtan na pumpu, na koju je povezana cijev od 32 mm HDPE (niskotlačni polietilen), a zatim je priključena na ugao. Osim toga, jedinica je fiksirana na kablu, a jedan kraj se prikazuje izvan kružnice spolja (električni kabel se pokreće u jednu rupu pomoću HDPE creva).

Dakle, komponente adaptera su isključene.

Za pomicanje cevi HDPE u bušotini, mnogo je povoljnije instalirati adapter koji će zamijeniti ugao kompresije. To je takav adapter koji se sastoji od dva dela koji su pričvršćeni jedni s drugima pomoću kliznog sistema kao što je sank. Posebna mast na spoju skidaju vodu.

Spojite spoljni deo adaptera na proizvodnu cev

U proizvodnoj cevi bunara biće vam potreban dijamantski krunski rezač da biste napravili rupu odgovarajućeg prečnika svojim rukama, ali ako i dalje postoji kućište, onda se rupa za pristup proizvodnim cevima može presečiti brusilicom. Sada, bez povezivanja pumpe.

Adapter pokrećemo u rupu u rupu koristeći šipku, koji se može napraviti od HDPE sa direktnom kompresijom na kraju (unutrašnjost adaptera ima posebno mesto za navojnu vezu - na slici je crna). Popravite maticu adaptera.

Nakon toga odspojimo adapter i pričvrstimo pumpu sa nepovratnim ventilom i cijevom od polietilena do njegovog odvojivog dela - sve je potpuno isto kao i kod montaže. Sklopljena jedinica se spušta u bunar, prilagođava ga štapom za povezivanje dva dela adaptera. Ako pristajanje ne funkcioniše prvi put - ne očajavajte - sigurno ćete to moći učiniti u nekoliko pokušaja.

Povezivanje dva dela u sekciji bušotine

Pumpa se fiksira pomoću kabla do glavne bušotine, pored toga postoje priključni priključci na vrhu kako bi se izgradio električni kabl, koji u svakom slučaju nećete imati dovoljno. Takođe možete spojiti kabl direktno sa rovom, samo ovde je preporučljivo zatvoriti okretanje toplotnim mlaznicama - prvo, svako okretanje odvojeno, a zatim cijeli kabl, uopšte.

Napomena Dno rova ​​je neophodno za punjenje jastuka za pesak, visine oko 2-3 cm - to će ravnomerno raspodjeljivati ​​opterećenje cijevi i kabla iz pritiska tla. Odozgo, komunikacija takođe treba prekrivati ​​peskom tako da pokriva najmanje 4-5 cm - to štiti cev i kabl od oštrih predmeta koji mogu biti u zemlji (kamenje, staklo, žica, itd.). Kako ne bi preplitali jastuk za pesak, to se jednostavno nalazilo sa vodom - skupljanje se dešavalo odmah.

Crpna stanica

Vezni čvor

Ako koristite potopivu pumpu, onda ćete morati opremiti pumpnu stanicu (obično se ovo radi u pitom i betonu), ali ako ste srušili u centralizovanu vodu, nakon ugradnje HDPE-a, jednostavno instalirajte jednu slavinu i grubi filter.

Dakle, počnimo sa HDPE-jevom u kesonu - ako se plašite zamrzavanja, u tu svrhu instalirajte posebnu čepu sa grejnim kablom i odvodnim ventilom, a nakon toga postavite opći zaporni ventil.

Zatim sledi grubi filter, a zatim se instalira membranski rezervoar, koji obezbeđuje sigurnosni pritisak u sistemu i uređaj sa prekidačem za pritisak i senzorom za suvu radnju. Ali bolje je ako su ova dva uređaja, relej i senzor instalirani zasebno, tako da u slučaju neuspjeha morate promijeniti samo jedan čvor, a ne dva odjednom.

Naravno, uopšte ne možete ugraditi senzor za suvu radnju, ali u tom slučaju nećete imati hitan izlaz motora, ako se ispostavlja da nije u vodi, ali u vazduhu (kada vazduh prolazi kroz uređaj umesto vode - otvara sklop).

Sada morate samo ugraditi fini filter (obično je to boca sa kertridžom), ili čak možete staviti 2 komada ako je voda prljava i početi sa žicanjem sa ovog mesta.

Raspored

Napomena U nedostatku tople vode, neki ljudi pokušavaju da koriste termalnu vodu sa priključkom na vodovodni sistem, ali takve mere su izuzetno neefikasne i, pre svega, zato što je to redovan kotlić, uz samo konstantno zagrevanje. Kao ekonomični grejači, najbolje je koristiti protočne uređaje ili mali (10 l) električni kotao.

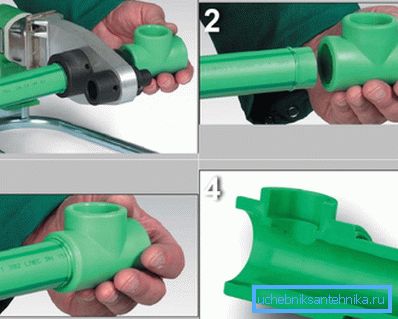

Polipropilen lemljenje

Trenutno, kablovanje toplom i hladnom vodom najčešće se vrši sa cevima od polipropilena, ali je obeležen njegovom sposobnošću da izdrži određeni pritisak i konstantnu temperaturu - to su PN-10, PN-16, PN-20 i PN-25.

Prve dve vrste cevi se koriste isključivo za distribuciju hladne vode, a drugo - za vruće i grejanje. Ali iskusni vodovod za vodovod, po pravilu, koristi PN-20 - dobro je, kako za hladno tako i za toplu liniju.

Prečnik u mm Dubina ležišta u mm Vreme grijanja u sekundama. Vreme hlađenja u min.
20 14-17 6 2
25 15-19 7 2
32 16-22 8 4
40 18-24 12 4
50 20-27 18 4
63 24-30 24 6
75 26-32 30 6
90 29-35 40 8

Tabela parametara zavarivanja SPR cevi

Obratite pažnju na sto - videćete tamo vreme lemljenja i optimalno potapanje cevi u priključak. Usklađenost sa ovim parametrima će vam omogućiti da što više zadržite propusnost cijevi i pritisak u slavinama će uvijek biti dobar.

Zaključak

U zaključku bih želeo da kažem nekoliko reči o kupatilima, na primer, vodite računa da priključite WC školjku na vodovod, slavinu na kupatilu, umivaoniku ili električni kotao kroz slavine. Ovo će omogućiti sprečavanje, popravku i zamenu čvora, bez odvajanja cijelog vodovoda u kući.
