Loptasti kompresioni ventil - karakteristike i svrha

Za ugradnju plastičnih i metal-plastičnih cevi bez upotrebe zavarenih spojeva, koriste se kompresori (collet). Konkretno, kuglasti ventili, koji su, zapravo, predmet ovog članka, koriste se kao zaporni ventili. Ispod pogleda pogledamo šta su i šta je njihova karakteristika.

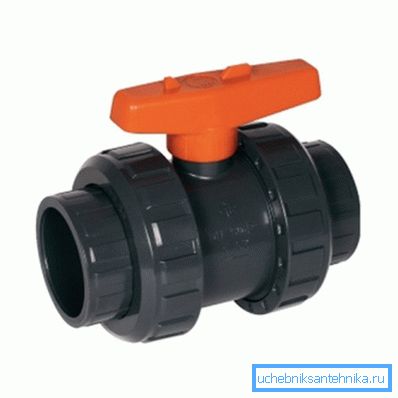

Collet PND 32 dizalica na 32 mm

Karakteristike kuglasti ventili

Dizajn kugličnog ventila za kompresiju se ne razlikuje od uobičajenih kuglasti ventila. Ie Uređaj je dizajniran da potpuno blokira vodu u malim prečnicima cevovoda. Najčešće se takvi ventili koriste u vodovodnim sistemima (topli i hladni), kao i grejanju.

Kuglični ventil se zove jer je mehanizam zaključavanja dizajniran kao kugla sa skoro rupom. Da biste isključili dovod vode, element kugličnog ventila treba okrenuti 90 stepeni, tako da je skoro prazno okomito na cev.

Obratite pažnju! Svi kuglični ventili nisu dizajnirani da regulišu protok tečnosti u cevi. Može se koristiti samo za potpuno otvaranje ili isključivanje napajanja vode ili druge tečnosti.

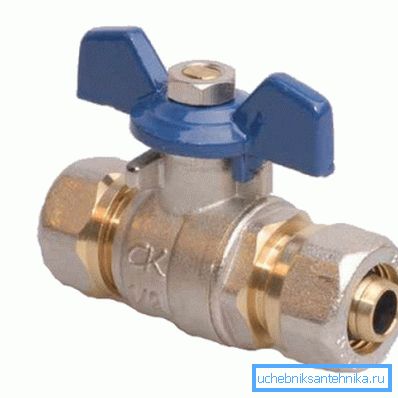

Na fotografiji - slavina za metalne cevi za metalne cijevi

Razlika između kompresionih dizalica i drugih sličnih ventila je samo u načinu instalacije, koji se vrši pomoću obujmice. Još jedan takav način povezivanja naziva se stezanjem, jer ovaj sistem za montiranje obezbeđuje cevnu obujmicu kada je matica zategnuta.

Velika popularnost razmatranih fitinga je zbog činjenice da njihova instalacija ne zahtijeva posebne alate i vještine, zahvaljujući kojima se instalacija može izvršiti ručno.

Najčešće, ovaj metod instalacije se koristi za polietilenske cevi i cevovode od metalne plastike. U nastavku su glavne karakteristike kontrolnih ventila HDPE:

Prečnik 16 mm do 110 mm
Maksimalni pritisak Do 16 atmosfera - prečnika 63 mm do 10 atmosfera - prečnika preko 63 mm
Trajnost 25 godina ili više, u zavisnosti od uslova rada
Maksimalna radna temperatura 45 stepeni

Moram reći da se predmetni proizvodi mogu napraviti ne samo od HDPE-a, već i iz drugih materijala, kao što su:

  • Brass;
  • Bronza;
  • Bakar;
  • Nerđajući čelik.

U ovom slučaju, mehanizam za zaključavanje često se sastoji od nerđajućeg čelika, zbog čega je otporan na koroziju.

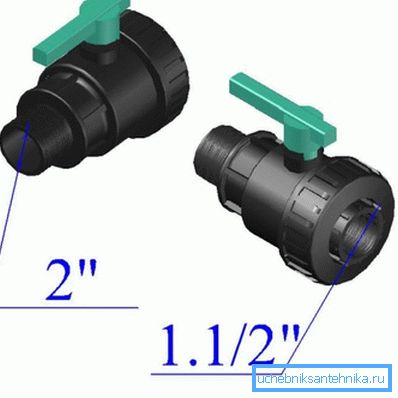

Dizalica krana Adapter

Merit

Među prednostima loptasti ventili za kompresiju mogu se identifikovati sledeće tačke:

  • Jednostavnost i visoka brzina instalacije zahvaljujući tome što su troškovi rada smanjeni;
  • Pouzdanost
  • Trajnost
  • Niska cijena.
  • Mogućnost demontaže.

Obratite pažnju! Za visokokvalitetnu ugradnju cijevi za cijevi, prečnik cijevi mora tačno odgovarati prečniku cijevi.

Nedostaci

Naravno, kao što je često slučaj, zajedno sa prednostima, ovi proizvodi imaju neke nedostatke, glavne od kojih su navedene u nastavku:

  • Razmatrani priključci su dizajnirani za manje pritiska nego slični proizvodi za lemljenje, pošto je kompresorska veza i dalje manje izdržljiva.
  • Tokom rada može postojati potreba za zatezanjem veze.
  • Uprkos činjenici da se dizajn smatra višekomrednijim, tj. može se montirati i rastavljati, u praksi, ponovna montaža je nepouzdana, a rezultat je da se montaža mijenja.
  • Kao što je već pomenuto, kuglični ventil ne može regulisati pritisak vode, jer to može dovesti do njegovog ranog kvara.

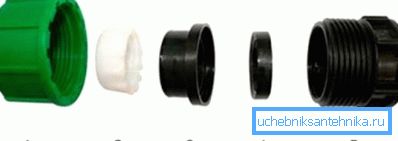

Elementi povezivanja Collet

Uređaj kompresijskog priključka i ugradnja dizalice

Kao primer, razmotrite PND kompresioni kran 32 mm za 32 mm.

Sistem za montažu uključuje sledeće delove:

  1. Pričvrsna navrtka;
  2. Pričvrsni prsten;
  3. Kompresioni prsten;
  4. O-prsten;
  5. Glavno tijelo.

Po pravilu, sličan nosač je dostupan na suprotnoj cevi. Istina, postoje uređaji koji služe kao adapteri. U ovom slučaju, s jedne strane, imaju kolut, a sa druge strane, mlaznicu za navojnu ili drugu vezu.

Dijagram skupnih sklopki za pričvršćivanje

Upute za ugradnju ventila koleta su sledeće:

  • Prije svega, morate glatko da isečete cev tako da je rez pravokutan na njegovu osu. Zahvaljujući ovom rezidenciji, cev će se u potpunosti odmarati protiv blokade kućišta.
  • Zatim morate ukloniti bore i druge nepravilnosti, kao i obloge 2-3 mm od ivice, da biste dobili konus.
  • Zatim je potrebno umetnuti cev u uređaj i primetiti koliko će duboko potonuti.
  • Površina cijevi koja će biti ugrađena u kućište treba podmazati sanitarnom mastom.
  • Zatim, cijev je izrađena u sledećem nizu:
  • stezna navrtka;
  • držač (stezaljki);
  • prsten za zadržavanje;
  • zaptivni prsten.
  • Zatim se cev postavlja u telo i stezna navrtka se naviše na vrhu. Prekid mora biti sve dok se ne zaustavi. Ako se koristi plastična armatura, to treba uraditi sa posebnim ključem za pritisak, bez mnogo ojačanja matice tako da se ne ošteti cijev.

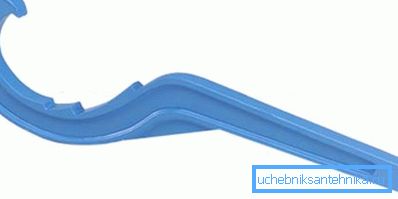

  • Ključ kompresije
    • Ako se montira kompresioni kuglični ventil kolutnog koluta, treba napraviti sličnu vezu sa cjevovodom i njegovom drugom grana.

    Ovo završava proces instalacije slavine.

    Zaključak

    Kompresioni kuglični ventili imaju niz pozitivnih aspekata, od čega je glavna jednostavna instalacija. Zbog toga su nedavno postali rasprostranjeni. Međutim, treba imati u vidu da njihova izdržljivost zavisi od kvaliteta instalacionih i uslova rada, koji moraju odgovarati karakteristikama proizvoda.

    Sa video zapisa u ovom članku možete pronaći neke dodatne informacije o određenoj temi.
