Visoka popularnost ventilskih kuglica je zbog ekstremne pouzdanosti konstrukcije. Iz tog razloga, oni se široko zahtijevaju u sistemima grejanja, snabdevanju vodom, gasa i hladnoće, ventilaciji, kao iu toplotnim tačkama sa umerenim temperaturama. Najatraktivnija karakteristika kugličnih ventila je njihova "autonomija" tokom radnog procesa bez potrebe za održavanjem.

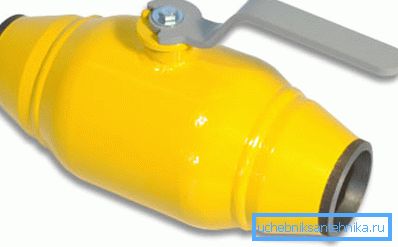

Takav kran nije sasvim sličan onome na šta smo navikli.

Opšte informacije

Loptarski proizvod nazvan je u obliku bravarskog dela koji ima sferni oblik i nalazi se između dva sjedišta i vretena spojena na upravljačku dršku. Ovaj tip ventila treba koristiti samo kao zaporni ventil, ali ne i regulacioni ventili.

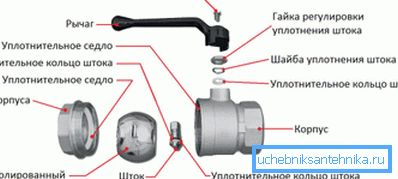

Šema kugličnog ventila

Originalne karakteristike dizajna i tehničke karakteristike kugličnog krana sa sfernim mesingom, zajedno sa materijalom, pružaju zatvoreni čvor sa izuzetnim osobinama:

  • univerzalnost - materijal proizvoda je stabilan kada je u kontaktu sa para, vodom, uljima, vazduhom i transportom naftnih derivata na temperaturi;
  • pouzdanost - sigurnost rada garantuje element konstrukcije - šipka;
  • efikasnost - oblik loptice, rotirajući oko svoje ose, omogućava lako regulisanje saobraćajnog toka;
  • zamjenjivost - spojnica se može zamijeniti sa prirubnicom, poštujući mere sigurnosti za ovu vrstu cjevovoda;
  • Hermetičnost - specijalne zaptivke sa visokom otpornošću na habanje, omogućavaju da proizvod funkcionišu dugi niz godina.

U zavisnosti od svrhe, mogu se proizvoditi takvi kranovi:

  • direktni protok;
  • kontrolne tačke;
  • miješanje;
  • ugao.

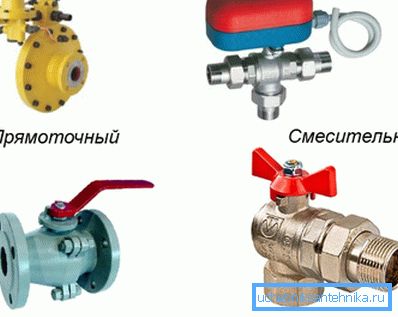

Na fotografiji - veliki broj dizalica

Lopatica sa punim otvorom loptice prema GOST 21345-2005 ima 25.000 radnih ciklusa. S obzirom na besprijekoran rad jedinice, njegov radni vek je moguć 30 godina (GOST 4.114-84). Mesingani uređaj izdržava fluktuacije temperature od -20 do +150 ° C i pritisak od 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Dizajn funkcije

Loptasti element za zaključavanje može se nalaziti u plivajućem položaju ili na nosačima. Plutajuća kugla nije rigidno povezana sa vretenom i može se slobodno kretati - unutrašnji pritisak sa dolazeće strane ga pritiska na prsten na izlazu, sprečavajući da voda istopi.

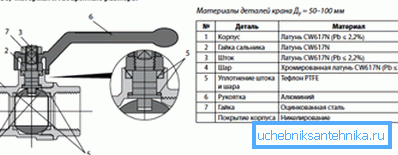

Kuglični ventil

U strukturi nosača, vijak je stegnut, s jedne strane, sa pinom u donjem dijelu konstrukcije. S druge strane, sjedišta koja se pritiskaju na loptu pomoću pritiska protoka. Složenost mehanike lokacije povećava troškove proizvoda.

Materijal

Dugi vek trajanja postiže se zaštitnim slojem, koji se nanosi galvanizacijom nikla. Ova tehnologija omogućava korišćenje slavina u cevovodima sa pitkom vodom, kao i sa toplom vodom.

Međutim, ventil od mesinganog kugle pun ispust u odnosu na ventil:

  • lakše;
  • kompaktniji;
  • ima malu hidrauličnu otpornost;
  • radijus okretanja - 90 °.

Dakle, nekoliko velikih troškova izgleda opravdano.

Klasifikacija krana

Klasifikacija se može izvršiti uzimajući u obzir različite parametre:

  • prečnik izvrtanja - puni otvor, pri čemu se prečnik gatesa poklapa sa rupom u cevi i ne-punom otvorom sa rupom u kapiji koja je manja od cevi;
  • putem tie-ina - prirubnica, prigušnica, zavarena, kvačilo.
  • metodom kontrole - ručni i mehanički;
  • prema vrsti upravljanja - ručica leptira ili poluga.
Leptir pen

Kuglični ventil

Spojni ventil je priključen na cev sa spojnicama sa unutrašnjim navojem. Okretanjem ručke u suprotnom smeru kazaljke na satu dok se ne zaustavi paralelno sa cijevom, znači puno otvaranje.

Kranske dizalice se izrađuju u 3 verzije:

  • monolitni (ekonomski);

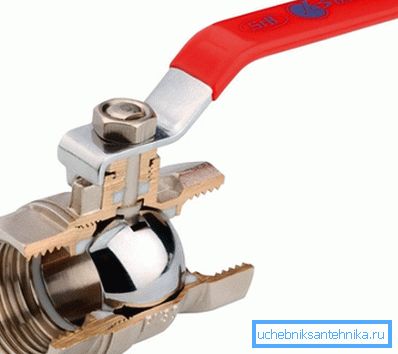

Kran spojiti u rez
  • dvokomponentni, sastoji se od kućišta i spojnice - najčešći modeli;
  • Trodelni ili složljivi, koji se mogu sami popraviti ili ubaciti novi pečat.

Trebalo bi izabrati kružnu klupku sa punim otvorom, uzimajući u obzir:

  • svrha eksploatacije;
  • temperatura radnog medija koja će proći kroz uređaj;
  • unutrašnji pritisak;
  • prečnik cevovoda.

Jedinica za blokadu spojnica je cenjena vodovodnim instalacijom, široko se koristi u vodovodnim i grejnim mrežama, ali može raditi u plinovitom okruženju.

Neosporne prednosti armiranja uključuju:

  • male dimenzije i težina;
  • ugradnja u bilo koju poziciju;
  • lakoća upravljanja;
  • protiče u bilo kom smjeru;
  • niska hidraulička otpornost;
  • demokratska cena.
Ženski navojni spojni ventil

Nedostaci mogu biti razmotreni:

  • potreba za dugim ručicama za zatvaranje;
  • visok trošak električnih pogona za automatsko zatvaranje;
  • ograničavajući radnu temperaturu medija - 100 ° C i pritisak - 16 bar i prečnik cevi do 100 mm;
  • osetljivost na pad pritiska.

Obratite pažnju! Kuglični ventili za spajanje zahtevaju posebnu pažnju kada se montiraju i ugrađuju sopstvenim rukama, poštujući dozvoljene momente. Najmanja greška može dovesti do oštrog pada pritiska i neizbežne oštećenja čvora.

Prirubnica sa prirubnicom

Kada temperatura medija prelazi 100 ° C, a pritisak od 16 bara i rad proizvoda za spajanje nije moguć, koristite prirubnicu sa kugličnim ventilom sa punim otvorom. Među prednostima prirubničke dizalice, između ostalog, je i mogućnost vršenja popravki (slučaj koji se može sklopiti).

Nedostaci zbog:

  • visoka cena;
  • velika težina;
  • prisustvo dugih ručica za ručnu kontrolu.

Obratite pažnju! Uputstvo se obavezuje okretati ručicu do kraja kako bi se izbjeglo stvaranje padavina unutar uređaja, što dovodi do curenja, popravke ili zamjene opreme.

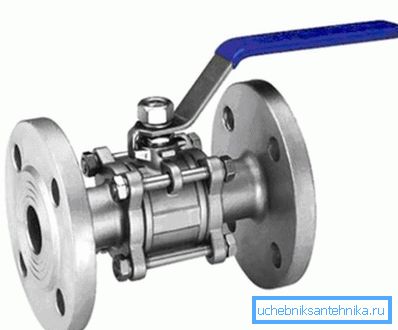

Kuglični ventil sa prirubnicom

Razlike u prohodnosti kugličnih ventila

Glavna razlika između pune rupe i neispunjenog ventila je prečnik i oblik rupa u bravi. Otvaranje pune montažne konstrukcije se ne konusira i poklapa se sa unutrašnjim prečnikom cevi, au ne-punom otvoru je u obliku lijaka. Jedan takav konus okreće nežne strane prema toku, ako ih ima dva - sa obe strane.

U poređenju sa punim otvorom, čvor koji ne prelazi ima:

  • niža masa;
  • lako rukovanje;
  • niži troškovi čvor čvor.
  • lošiji propusni opseg;
  • veći koeficijent hidrauličke otpornosti;
  • uslovnija izdržljivost.

Sa smanjenjem prolaska, element zaključavanja postaje kompaktniji. Ako sila glave ne igra značajnu ulogu, bolje je izabrati dizajniran kran kao ekonomski održiva opcija.

Sumirajući

Izuzetne karakteristike sklopa lopte od mesinga omogućavaju da se koriste u industrijskim i domaćim prostorima. Pomoć stručnjaka za tehničke suptilnosti će vam pomoći da odaberete jedinu tačnu opciju koja će služiti svome svesnom životu verno i verno.

Video u ovom članku je mali pregled popularnih tipova kuglasti ventila.
