Kutni kut za radijator. uređaj i ukupne dimenzije. rukovanje

Baterije za zagrevanje prostora su konstruisane za zamenu toplote. Sistemska cijev je obično povezana sa svake strane. U vezi sa mogućnošću nepredviđenih situacija, može se obezbediti postavljanje ventila, čiji su glavni elementi često uglovni ventili za radijatore.

Fotografija prikazuje proizvod u polipropilenskom kućištu.

Glavna svrha

Proizvodi za isključivanje snabdevanja rashladnim uređajem ugrađeni su u mreže daljinskog grejanja, kao iu pojedinačnim objektima raznih vrsta. Uz njihovu pomoć, moguće je značajno poboljšati funkcionalnost određenog sistema grejanja.

Zatvarači se obično postavljaju na dovodne i izlazne cevovode, čime otvaraju široke mogućnosti.

  • Ako je potrebno, možete zameniti grejač bez prethodno uklanjanja rashladne tečnosti iz sistema.
  • Pomoću krana moguće je kontrolisati uslove temperature u određenoj prostoriji, štedeći energetske resurse.
  • Čišćenje radijatora se takođe može uraditi bez odvodnjavanja radnog medija iz mreže grejanja.
Element ugla u propisanom obliku.

Napomena! Uobičajeno je kuglični ventil ugaonog tipa montiran direktno ispred grejača na dovodnoj i izlaznoj cevi dvokrakovnog sistema kućnog grejanja.

Osnovne informacije

Ugaoni ventil polipropilena radiator je prilično popularan u modernim mrežama za grejanje. Njena cena je zapravo niska, ali omogućava pouzdan rad komunikacionog sistema. Polimerni materijal može izdržati značajne razlike u temperaturi.

Specifikacije proizvoda

Uređaji sa kućištem od polipropilena su odlični za blokiranje protoka radnog medija u sistemima za grijanje vode. U donjoj tablici prikazane su tehničke karakteristike ovog uređaja, tako da se majstori novina mogu upoznati sa njima.

Slikovni crtež krana ugaonog tipa.
Parametar Značenje
Period rada 15 godina
Temperatura radnog okruženja
Radni pritisak 1 MPa
Klasa težine A
Potpuni izvor 3000 ciklusa
Bandwidth 16-19 cc m / h

Pažnja! Uprkos aktivnoj upotrebi polipropilena u proizvodnji sličnih proizvoda, drugi materijali se mogu koristiti u proizvodnom procesu. Mesing nije ni manje popularan, na primjer.

Uređaj uređaja

Telo proizvoda je napravljeno od polipropilena, dok spoljašnji deo sadrži belu boju, a unutrašnji deo ne. Ispod zaptivača nalazi se deo od mesinganog umetka, opremljen posebnim navojem, pomoću koga je poseban element pričvršćen sa zaptivnim prstenom.

Drška je najčešće izrađena od lagane plastike. Sa malim zavrtnjem, pričvršćena je za metalnu šipku, koja ima par kutija za punjenje. Protok radne tečnosti blokiran je zahvaljujući kugličnom ventilu.

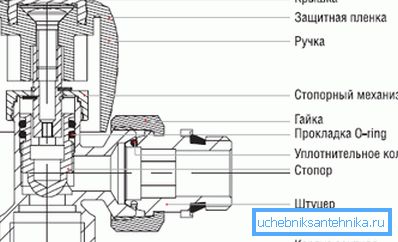

Glavna struktura uređaja.

Ukupne dimenzije

Ugaoni radijatorski ventil 1 2 ima visinu od 88 mm. Rastojanje od vrha ventila do centralne ose je 58 mm, a od početka priključka sa navojem do centralne ose - 57 mm. Što se tiče težine, onda takav proizvod teži točno 160 grama.

Kut za radijatorski ugao 25 ​​3 4 ima visinu od 99 mm. Od ivice ventila do centralne ose, rastojanje je 59 mm, a od navoja - 69 mm. Takav uređaj teži 230 grama.

Preporuke za instalaciju

  • Proizvodi se mogu ugraditi u bilo koju poziciju.. Na površini uređaja ne sme biti kontaminacije. Svi radovi trebaju se izvoditi na temperaturi vazduha od najmanje +10 stepeni.
  • Priključak je pričvršćen sa ključem na točkovima. Po pričvršćivanju ruke, maticna navrtka je zategnuta za pola okreta. Navoj je zaptiven PTFE zaptivnim materijalom.
  • Pričvršćivanje dizalice na cijev od polipropilena vrši se termičkim izlaganjem. Tokom rada koristi posebnu mašinu za zavarivanje. Radna temperatura je obično 260 stepeni.
Ugradni proizvodi se ugrađuju na cevovode.

Rukovanje i održavanje

Proizvodi se moraju koristiti u određenim temperaturnim uslovima i pritiscima. Ovi pokazatelji su navedeni u tabeli sa tehničkim karakteristikama. Telo proizvoda ne sme biti izloženo hemikalijama koje mogu reagovati sa polipropilenom.

Treba izbegavati slučajeve zamrzavanja radnog okruženja u unutrašnjem dijelu uređaja, jer to može dovesti do oštećenja glavnih dijelova. Kada ispuštate mrežu, preporučljivo je ostaviti slavinu otvorenu tako da tečnost ne ostane u šupljinama.

Skladištenje i transport

Proizvodi se moraju čuvati uzimajući u obzir stavove GOST 15150, koji odražavaju osnovne zahtjeve. Proizvodi treba da budu potpuno zaštićeni od produženog izlaganja sunčevoj svetlosti. Preporučene su zračne tende kao glavna posuda.

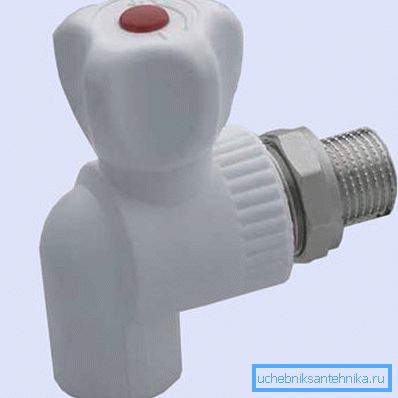

Ugaoni kran PN25 NQF20 1 / 2M.

Što se tiče transporta, može se obaviti bilo kojim prevozom, pošto proizvodi nisu klasifikovani kao posebni teret. Operacije utovarivanja i istovara treba izvoditi na temperaturi nižu od -10 stepeni. Ako se prevoz vrši u hladnim uslovima, moraju se preduzeti određene mere kako bi se sprečilo prenos mehaničkih opterećenja.

Završni dio

Posebnu pažnju treba obratiti na ugao ventila hladnjaka sa američkom pod pa. Zasnovana je na brzoj oslobađajućoj sklopci koja se sastoji od tri elementa u obliku matrice i brojača. Dodatna uputstva za instaliranje proizvoda prikazana su u video snimku ovog članka. Nakon upoznavanja sa njim, instalacioni rad se može lako izvršiti ručno.
