Kuglični ventil sa servo pogonom - karakteristike i namjena

Kuglični ventili se već dugo uspostavljaju kao pouzdani zaporni ventili. Nedavno, zbog upotrebe servo pogona i drugih tipova udaljenih uređaja, funkcionalnost ovih uređaja je značajno proširena. Na primer, trostrani ventil sa servo-aparatom je pronašao široku primenu u različitim automatskim sistemima za kontrolu protoka tečnosti i gasa.

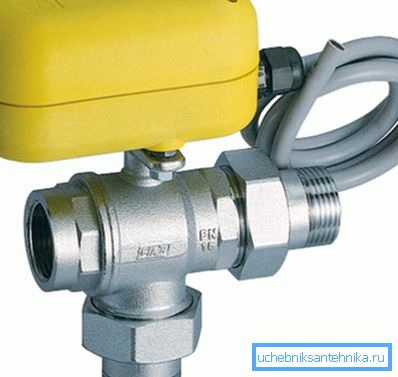

Trostrani kuglični ventil sa električnim pogonima

U ovom članku ćemo detaljnije pogledati šta su ovi uređaji i za koje svrhe se koriste.

Karakteristike dizalica sa pogonom

Opšte informacije

Dakle, kao što je gore pomenuto, loptasti ventili pripadaju ventilu. Za razliku od drugih vrsta ventila, oni su dizajnirani isključivo da potpuno isključe protok tečnosti ili gasova (pogledajte i članak Kompresioni ventil loptastog ventila - karakteristike i svrhu).

Ovi uređaji se zovu lopta, jer njihov mehanizam zaključavanja ima oblik lopte kroz koje prolazi rupa. Kada je lopta okrenuta 90 stepeni, npr. Njegova lokacija koja je okomita na osu cjevovoda, tok je blokiran.

Uređaj za zaptivanje obezbeđuje dva prstena od mekanog materijala koji se čvrsto uklapaju u kuglu. Zbog jednostavnosti mehanizma, ovi proizvodi odlikuju pouzdanost i izdržljivost.

Korišćenje pogona omogućilo nam je automatizaciju rada uređaja ili njihovo daljinsko upravljanje, na primjer, kuglični ventil sa pneumatskim aktuatorom se koristi u industrijskim cjevovodima za kontrolu protoka tečnosti i gasova u potencijalno opasnim industrijama. Takođe se koristi tamo gde se ne preporučuje korišćenje elektromotora.

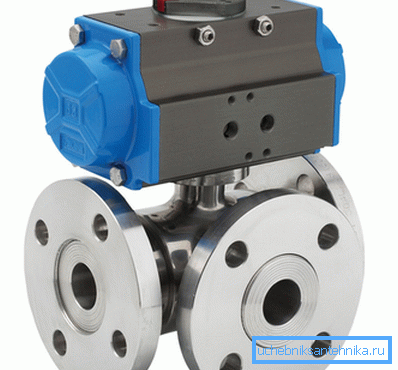

Kuglični ventil sa pneumatskim aktuatorom

Treba napomenuti da pneumatski hidraulički aktuator kugličnog ventila pruža veliki obrtni moment sa malim dimenzijama samog pogona, a to je postalo popularno u proizvodnji. Međutim, za domaće potrebe, ovi uređaji se ne primjenjuju.

Sa druge strane, kuglični ventili sa servo pogonom su pronašli široku primenu u sistemima za zaštitu od poplava. Pored toga, koristi se u sistemima za klimatizaciju gde, u zavisnosti od temperature, automatski blokira ili otvara protok tečnosti za hlađenje.

Obratite pažnju! U prodaji su ventili sa servo pogonom, dizajnirani za različite napone - od 12 do 220 V. Ovaj parametar mora biti posvećen pažnji prilikom kupovine proizvoda.

Servo za kuglaste ventile

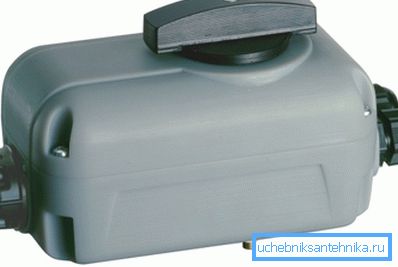

Servo uređaj

Servo kontrola se sastoji samo od dva elementa:

  • Elektromotor;
  • Reduktor zupčanika, koji sa okretanjem od 90 stepeni otvara i zatvara dovod vode.

Pogon kugličnog ventila se otvara i zatvara kada se promeni smjer rotacije motora. Tako je servo uređaj prilično jednostavan.

Savjet! Možete sami napraviti električni pogon za kuglični ventil. U ove svrhe, motor sa zadnjeg brisača VAZ-2109, koji čini revoluciju od samo 100 stepeni (uzimajući u obzir uzvraćanje ručica, ispada samo 90 stepeni).

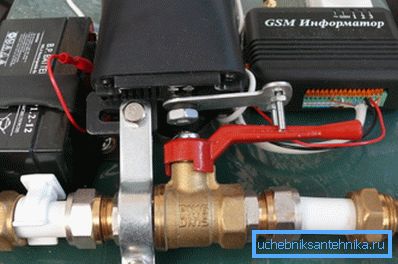

Napravite pogon na kugličnom ventilu sami

Po pravilu, električni motor se nalazi u nepropusnom kućištu, odvojen od samog ventila serijom zaptivki. Dakle, uređaj je siguran.

Na slučaju mehanizma postoji dugme ili poluga koja vam omogućava da upravljate kranom sopstvenim rukama, na primjer, ako je struja isključena. Pored toga, električni aktuatori imaju unutrašnji pomoćni mikro prekidač koji vam omogućava kontrolu rada pumpe, kotla ili druge opreme koja se odnosi na snabdevanje vodom.

Trenutno na tržištu postoji veliki broj spornih proizvoda, kako od inostranih tako i domaćih proizvođača. Štaviše, druge nisu inferiorne kvalitetu, ali istovremeno je cijena za njih niža.

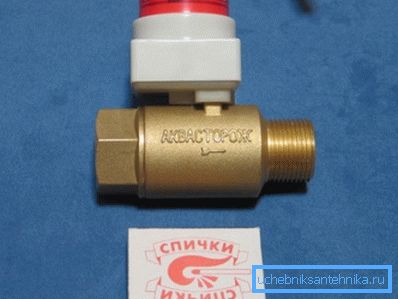

Dizalica sa električnim pogonom od domaćeg proizvođača

Aplikacija

Pre svega, mora se reći da električni pogon menja samo položaj mehanizma za zaključavanje. Isti uređaj kontroliše termostati, termostatski timeri ili drugi uređaji koji šalju električnu struju na elektromotor mehanizma.

Kao primer, smatrajte rad ovog uređaja u sistemu zaštite od poplava, koji se može koristiti i za snabdevanje vodom i za grejanje.

Dakle, pored ventila, to uključuje:

  • Senzori curenja.
  • Kontroler.
U foto-elementima sistema zaštite od poplava

Sličan sistem radi na sledeći način:

  • Senzori se nalaze na mestima gde postoji najveća verovatnoća akumulacije vode u slučaju poplave.. Princip rada ovog uređaja zasniva se na činjenici da voda zatvara dva kontakta, zbog čega se impulsom šalje na kontroler.
  • Kontroler nakon prijema signala senzora šalje električnu struju električnom motorom.
  • Električni pogon zauzvrat zatvara ventil i time blokira dovod vode. Posle toga možete sami uključiti vodu pritiskom na dugme na kućištu uređaja.

Prema ovom principu, drugi sistemi rade sa upotrebom ventila sa pogonom.

Obratite pažnju! Kran sa pogonom u sistemima zaštite od poplava, uspostavlja se nakon zatvaranja ventila koji blokiraju vodu na ulazu u kuću ili stan. Korišćenje uređaja umesto mehaničkih ventila je zabranjeno.

Ovde, možda, sve glavne karakteristike ventila sa pogonom.

Zaključak

Pogoni za kuglične ventile ne samo da ih mogu daljinski upravljati, već i da ih koriste u automatskim sistemima za kontrolu protoka. Posebno, sistemi zaštite stambenih objekata od poplava nedavno su postali veoma popularni. Prema tome, oni se mogu nazvati običan pronalazak (pogledati i članak Radijatorski ventil - sve što je potrebno da znate o ovom ventilu i regulacionim ventilima).
