Kuglični ventil sa prirubnicom i spojnicom - karakteristika

Prilikom popravke ili zamene vodovodnih ili grejnih sistema potrebno je kupiti i ugraditi ventile i slavine. Jednostavno korišćenje uređaja u budućnosti zavisi uglavnom od kvaliteta i pravilnog izbora, a pored toga, rizik od vanredne situacije biće minimalan. Kako ne bi potrošili dodatni novac, kupujući kuglični ventil KShTsF ili kvačilo, prvo morate razumjeti njihov dizajn.

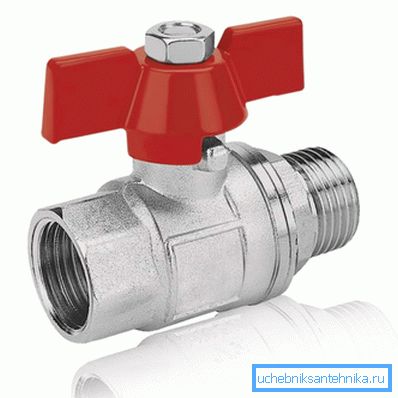

Navoj kugličnog ventila može biti unutrašnji i spoljašnji

Svaki sanitarni uređaj ima svoje funkcije koje se moraju uzeti u obzir prilikom izbora. Pomoći ćemo vam da odredite koji je bolje koristiti kuglaste ventile u vašem slučaju.

Kuglični ventil sa prirubnicom

Uređaj je dizajniran da blokira protok vode, vazduha, pare, ulja. Element za zaključavanje je oblikovan kao kugla, koja ima horizontalni skorosti za prolazak supstance. Kada se rotira na vertikalnoj osi lopte, prolaz se otvara ili zatvara.

Kuglični ventili sa prirubnicom se koriste na temperaturi protoka ili medijuma iznad 100 ° C i pritisku koji prelazi 16 bara. Tipično, uređaji se instaliraju kada ventili kvačila nisu u stanju da se suoče sa svojim radom zbog visokih temperatura ili parametara pritiska.

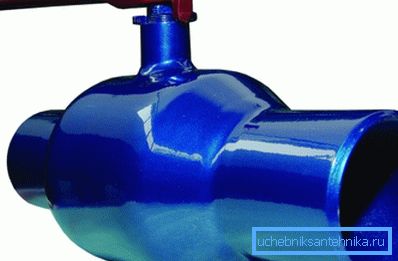

Kuglični ventil sa punim otvorom za zavarivanje

Savet: ventil se uvek mora okrenuti prilikom zatvaranja ili otvaranja dok se ne zaustavi, u suprotnom će se u samom proizvodu pojaviti depoziti, koji će prekinuti njegovu zategnutost, zbog čega će oprema morati da se popravi ili zameni.

Ventil je dizajniran sa zaptivnim prstenom sa otvorom u sredini, ventil se smatra otvorenim kada se poklapa sa pravcem protoka. U suprotnom, kada je ventil postavljen pravolinijski na zidove cevovoda, uređaj se smatra zatvorenim.

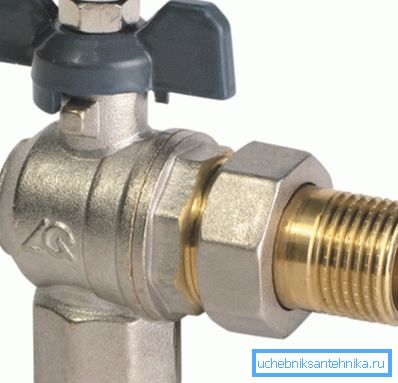

Mogućnost ugla sa karavanom (američki)

Klasifikacija

Izaberite tri parametre:

Dizajn ventila Postoje:
  • direktno;
  • kontrolni punkt;
  • miješanje;
  • ugao.
Prolaz U zavisnosti od vodenog prolaza:
  • puni otvor (90-100%);
  • standard (70-80%);
  • nije puna - 40%.
Materijal Koristi se sledeći metal:
  • čelik;
  • liveno gvožđe;
  • nerđajući čelik;
  • bronza;
  • mesing;
  • pvc

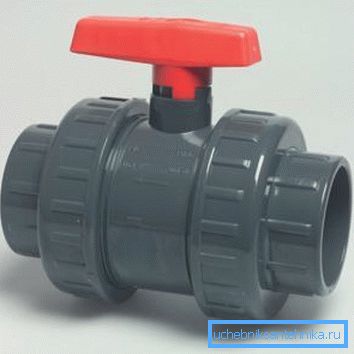

Na slici - plastični kuglični ventil

Savet: prilikom izbora proizvoda posvetiti više pažnje kvalitetu svojih detalja, to će biti garancija njegovog djelotvornog i dugog rada. Takođe saznajte za koji medij ovaj uređaj je namenjen, i za koju temperaturu.

Montaža

Potrebno je koristiti prirubnice koje mogu izdržati pritisak u mreži. Takođe je važno da se oni postavljaju i popravljaju što je više moguće.

Savet: dozvoljeno je da ugradi dodatni nosač na ventil ako ima električne pogone.

Nakon završetka radova na instalaciji potrebno je duplo proveriti sve. Na primer, kako se čipovi i ogrebotine ne pojavljuju na otvorima, trebalo bi ih zaštititi. Preporučujemo da uklonite proizvodnu ambalažu pre instalacije.

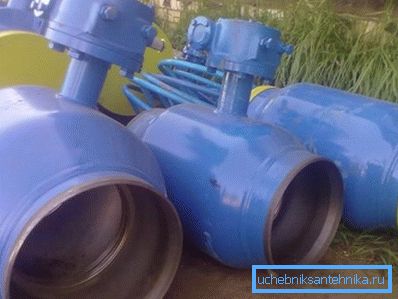

Čelični loptasti ventili CMS

Karakteristike opreme

Istaknite pozitivne tehničke karakteristike tipa prirubnice kugličnog ventila:

  • dugotrajna upotreba;
  • obezbeđuje visok stepen prekrivanja zategnutosti;
  • ima male ukupne dimenzije;
  • pouzdan i jednostavan dizajn;
  • stvara mali hidraulički otpor u sistemu;
  • može se montirati na bilo koji radni položaj;
  • održavanje je opciono;
  • otvaranje i zatvaranje ventila ne izazivaju poteškoće;
  • ako dizalica ima sklopivo telo, može se popraviti sopstvenim rukama;
  • ručna kontrola može brzo isključiti protok tečnosti.

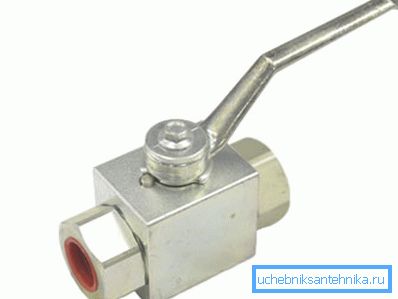

Kuglični ventil 2 2 sa ručnom regulacijom

Od nedostataka se ističu:

  • velika težina;
  • visoka cena;
  • potreba za upotrebom dugih ručica za ručnu kontrolu.

Karakteristike dizajna spojnog ventila

  1. Proizvodi se široko koriste u industriji.
  2. Dizajn može da izdrži pritiske do 16 atmova i temperaturu radnog medija do 120 ° C.
  3. Najbolji materijal za takve dizalice je mesing. Iz njega je izrađeno samo telo, ali i lopta.
  4. Legure i hromirani čelik takođe se često koriste za sprečavanje rđe.
  5. Da bi se smanjio otpor proticaja, verzija spojnice dizalice dizajnirana je s uslovom da se njegov unutrašnji prečnik poklapa sa prečnikom prolaska cjevovoda.
  6. Pošto stub ventila ne dodiruje kućište, pridržava se svog pravila. Ovo obezbeđuju fluoplastična brtva koja izdržavaju visoku temperaturu radnog medija i visokog pritiska.

Kako odabrati

  1. Pre nego što odete do prodavnice, izmerite presek cjevovoda, unutrašnje dimenzije kugličnog ventila se moraju poklopiti sa njim.
  2. Zapišite nalepnicu stare kante ili ga preuzmite sa sobom.. Obratite se konsultantu u prodavnici za dodatne podatke o hardveru.
  3. Vizuelno procijenite kvalitet proizvoda, na primjer, da li ima zaštitni znak i detaljno označavanje. Saznajte da li postoji sertifikat o kvalitetu proizvoda i uputstva proizvođača.
  4. Pored toga, proverite da li postoji prevod na ruski u glavnoj instrukciji, što ukazuje na licencnu prodaju uvezene robe.

Važno: Ako je nejasno kako se proizvod nalazio na šalteru, postojaće nespretan prevod, odstupanja u logotama i natpisima, ili ne postoji samo datum proizvodnje, već i zemlja proizvodnje, onda je kvalitet takvog proizvoda vrlo sumnjiv.

  1. Imajte na umu da se površina dizalice ne sme sipati i puknuti zaštitni sloj, tokovi, nepravilnosti, zaostajanje boje na okretnom dugmetu. Kvalitetni proizvod ima istu debljinu školjke i simetričnih delova.

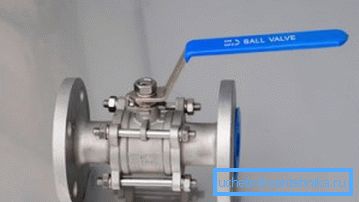

Kuglični ventil sa prirubnicom za 1
  1. Sa magnetom, provjerite od koga je napravljen kuglični ventil. Idealno - od mesinga, lažnog - čelika. Osim toga, površina kuglice ogledala takođe potvrđuje da držite nisko kvalitetnu robu.
  2. Telo mora biti od mesinga, osim hromiranih slavina. Falsifikat je napravljen od silumin ili pocinkovan. Boja metala u proizvodu treba da bude svetlo žuta, premaz ne sme se ogrebati.

Savjet: zapamtite jednostavnu stvar - kvalitetan proizvod ne može biti jeftin.

Zaključak

Sada imate ideju o prirubničkim i kugličnim ventilima, za ono što su oni potrebni i gde se koriste. Nakon upoznavanja sa njihovim performansama, moći ćete svesno pristupiti izboru potrebnog proizvoda.

Video u ovom članku će pružiti priliku pronaći dodatne informacije o gore navedenoj temi.
