Kuglični ventil od nerđajućeg čelika - tipovi i

Kuglični ventil od nerđajućeg čelika se koristi u cjevovodima kao zaporni ventil, što u potpunosti blokira protok radnog medijuma. U ovom članku razmatramo karakteristike ovog uređaja i njegovu oblast.

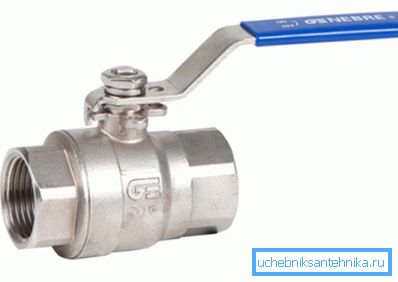

Kuglični ventil od nerđajućeg čelika

Opšte informacije

Dakle, kuglični ventil je neka vrsta cijevnih fitinga, čiji je zaključni element napravljen u obliku sfere, pa je i njegovo ime. Mora se reći da je takva izgradnja poznata čovečanstvu više od sto godina.

U početku, ovaj uređaj nije bio u velikoj potražnji, ali sa pojavom različitih savremenih materijala, uključujući nerđajući čelik, postao je široko rasprostranjen. Glavna prednost ovih ventila je jednostavnost dizajna i, kao rezultat toga, pouzdanost i izdržljivost.

Kuglični ventil

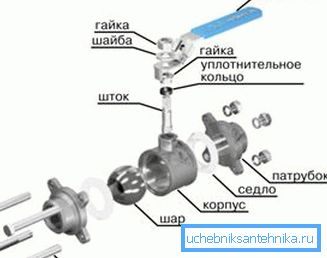

Uređaj i karakteristike

Kao i svi drugi ventili, kuglični ventil od nerđajućeg čelika se sastoji od dva glavna elementa:

Kućišta Može biti vrlo različitih oblika, zavisno od svrhe uređaja.
Roling element Lopta je fiksirana u sedlu. Lopta ima skoro rupu koja služi kao prolaz za protok tečnosti ili gasa.

U ventilima za domaćinstvo, po pravilu, prečnik izvrtne rupe jednak je unutrašnjem prečniku cevi. Dakle, to se naziva punom rupu.

Najčešće se ove vrste ventila koriste u sledećim vrstama cevovoda:

  • Vodovodne cijevi;
  • Gasovodi;
  • Toplinski cjevovodi.

Posebne karakteristike

Prije svega treba reći da kuglični ventil od nerđajućeg čelika nije dizajniran za rad kao regulacioni ventil za regulaciju pritiska. Trebalo bi se strogo koristiti za njegovu namjenu, tj. za potpuno preklapanje ili otvaranje protoka.

Otvaranje rebra vrši se okretanjem ručke u smeru suprotnom od kazaljke na satu za 90 stepeni, npr. dok ne prestane. Za jednostavnost upotrebe, dizajn ima polugu limiter-a.

Kuglični ventil od nerđajućeg čelika

Merit

Među prednostima razmatranih ventila su sljedeće tačke:

  • Mala veličina;
  • Jednostavnost dizajna;
  • Pogodna kontrola vlastitih ruku;
  • Nema stagnirajućih zona;
  • Jednostavna uputstva za instalaciju;
  • Visoka zategnutost;
  • Pouzdanost i izdržljivost;
  • Niska cijena, zbog jednostavnosti dizajna.

Iz tih razloga ovaj ventil se nalazi u gotovo svakom stanu i svakom domu.

Nedostaci

Uz pozitivne aspekte, ovaj proizvod ima i neke nedostatke, koje su navedene u nastavku:

  • Ne postoji mogućnost podešavanja protoka. Ako koristite uređaj u ove svrhe, brzo se smanjuje.
  • Mogućnost korištenja samo za sisteme sa niskim pritiskom - za gasovode ne više od 10 bara i za vodovodne cijevi ne više od 16 bara.
  • Ograničena veličina - što je veći prečnik cevi, to je teže naći odgovarajući uređaj za njih.

Savjet! Plastični kuglični ventili mogu se koristiti u kombinaciji sa plastičnim cjevovodom, a njihovi troškovi su niži od onih od nerđajućeg čelika, dok su izdržljivost i pouzdanost visoki.

Vrsta

Klasifikacija ventila koja se razmatra vrši se prema nekoliko kriterijuma:

Oblik prolaska Postoji nekoliko vrsta:
  • Okrugli;
  • Pravougaone;
  • Ovalno;
  • Trapezoidan.
Prema materijalu pečata Kompaktor može biti:
  • Pluta;
  • Grafit;
  • Plastika;
  • Guma, itd.
Prema obliku tijela Konektori mogu biti postavljeni relativno jedni prema drugima:
  • Paralelno;
  • Perpendicular;
  • Pod određenim uglom.

Pored toga, uređaji su ravni i trostrani.

Pomoću instalacije i vrste dizajna stambenog prostora Postoje:
  • Sklopka;
  • Choke;
  • Prirubnica;
  • Dizalice za zavarivanje.

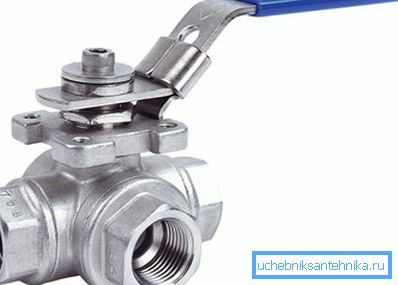

Kućanski trosmerni nehrđajući pločasti poklopac

Posebno važna tačka je način instalacije i vrsta dizajna kućišta, s obzirom da područje primjene zavisi od toga, dakle, u nastavku bliže pogledamo karakteristike ovih uređaja.

Spajanje

Nerđajući kuglični ventil ima ženski navoj sa obe strane. Po pravilu, takva oprema se primjenjuje na vodovodne cijevi.

Prema metodu kontrole, ovi uređaji imaju tri vrste:

  • Lever;
  • Električno;
  • Menjač.

Ako nominalni prečnik ne prelazi DN125, onda uređaj upravlja ručkom. Ako je prečnik veći, optimalno rešenje je regulator zupčanika. Električni pogon se koristi kada se koristi dvostruka regulacija ili je teško pristupiti zatvaranju ventila.

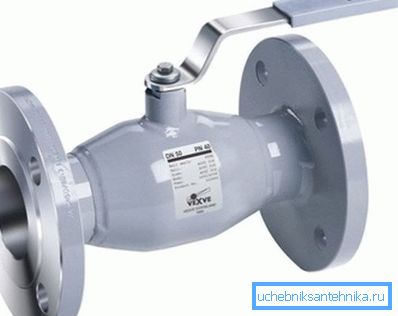

Loptasti ventili sa prirubnicom

Prirubnički

Prirubnica kugličnog ventila od nerđajućeg čelika našla se u industriji nafte i gasa. Koriste se u cevovodima koji transportuju gas, naftu i druge hemikalije.

Kako je lako nazvati ime, nerđajući ventil prirubnice se montira pomoću prirubnica sa obe strane.

Glavne prednosti ovog uređaja su:

  • Niska cena;
  • Dug vek trajanja;
  • Mogućnost upotrebe za suspenzije, viskozne i kontaminirane medije, mulj itd.

Naravno, nerđajući kuglični ventil sa prirubnicom može se koristiti samo ako su cevi opremljene odgovarajućim prirubnicama.

Na fotografiji - kočni kran

Ferrule

Od muftovih se razlikuju pre svega u činjenici da imaju vanjski navoj. Najčešće se koristi u petrohemijskoj industriji. Uređaj je povezan sa cevima sa navrtkama.

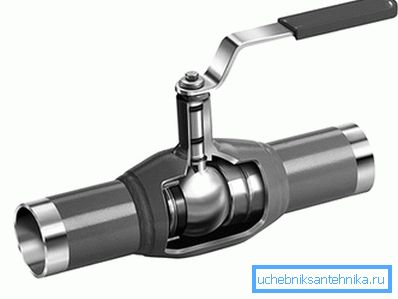

Zavareni

Iz svih gore navedenih proizvoda ovaj ventil se odlikuje činjenicom da se montiraju zavarivanjem. Najčešće se koristi u centralizovanim sistemima za snabdevanje toplotom. Glavna prednost ovog dizajna je potpuna tezina priključka. (Pogledajte i članak Hermetik za cevi: karakteristike.)

Savjet! Uređaji sa malim prečnikom mogu se koristiti u domaćinstvu kao odvod. Na primer, možete koristiti ovu slavinu za cev od nerđajućeg čelika.

Zaključak

Kranovi od nerđajućeg čelika se široko koriste u različitim primenama. To je zbog njihove jednostavnosti, pouzdanosti i velikog izbora dizajna trupa.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
