Kuglični ventil: karakteristike dizajna

Gasovod je nužno opremljen sa zapornim ventilom. Neophodno je za mogućnost izolacije hitnih područja ili područja kojima je potrebna popravka. Najbolje je danas da se nosim sa ovim zadacima loptasti ventili za gas, o čemu će biti diskutovano u ovom članku.

Slika kugličnog ventila

Tehnički opis

Prva stvar koju treba uzeti u obzir je uređaj kugličnog ventila.

Struktura

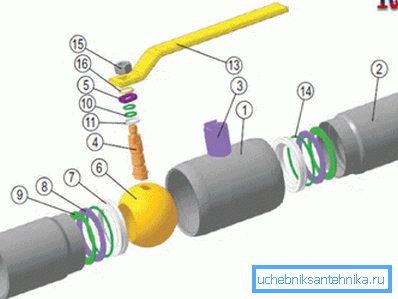

Dizajn kugličnog ventila
Oznaka na slici Ime
1 Kabinet deo. Najčešće se nalaze u mesingu ili čeliku.
2 Priključna cev. Može biti navojem ili zavarivanjem.
3 Deo grla. Prođite kroz zalihu.
4 Priključni štap Povezuje ručku i loptu.
5 Ograničenja za pranje.
6 Zatvorena lopta. Direktno vrši zatvaranje i otvaranje prolazka.
7 Saddle. Postavlja loptu na pravo mesto.
8 Podrška za zvono. Drža sedlo.
9 Proljeće.
10 Zaptivni prsten.
11 Prsten.
12 Prirubnica.
13 Rukovati.
14 Pečat sedišta.
15 Zaključna navrtka. Drže ručku.
16 Zatvarač.

Princip rada

Čelična šuplja lopta

Najvažniji i glavni dio datog gasnog ventila je lopta za zatvaranje, koja ima skoro rupu jednaku prečniku priključne cevi i povezana je sa prekidačem ručice štapa.

Uputstvo o funkcionisanju takvog mehanizma je osnovno:

  • Čovek sa blagim pokretom ruke pretvara ručku na 90 stepeni.
  • Zaliha prenosi ovaj zahtev loptu.
  • Zid se menja u rupu, stvarajući lak pristup.

Savet: nije preporučljivo postaviti dršku u polu otvorenu poziciju, jer to značajno povećava habanje objekta.

Merit

Čelični klapni KSHG

Kuglični ventili za gasovod imaju čitav niz pozitivnih aspekata:

  • Relativno niska cijena. Ostvareno zahvaljujući jednostavnosti dizajna, eliminišući korišćenje skupih komponenti.
  • Mala težina. To ne otežava cevovod, što mu omogućava da bude ograničeno na standardne priključke za cevi.
Konvencionalni spajalica za gasovod
  • Visoka pouzdanost. U proizvodnji materijala koristi se samo velika čvrstoća.

Savet: Preporučuje se da izaberete kranski materijal u zavisnosti od okruženja u kojem nameravate da ga koristite. Dakle, na primer, mesingani modeli savršeno će se nositi sa procesima korozije, a čelični će izdržati moćnije mehaničke opterećenja.

Pouzdano mesingano telo ventila sa loptastom lopaticom ne podleže postupcima korozije
  • Velika brzina i jednostavna upotreba rukom. Dovoljno je izvršiti kratak okret da bi promenili poziciju od "otvorenog" do "zatvorenog" i obrnuto.
  • Nema potrebe za održavanjem. Takvi ventili i fitingi mogu se bezbedno ugraditi na teško dostupna mesta.
  • Visoka gustina preklapanja protoka. Zatvoreni položaj dizalice obezbeđuje kompletno zaptivanje cjevovoda.
  • Mogućnost ugradnje čak i pod vodom. Istovremeno, prodor fluida u sistem je potpuno isključen.
  • Mala veličina. Oni omogućavaju proizvodu da se ne ističe na pozadini cijevi i pojednostavi njegovu instalaciju, koju lako može obavljati 1-2 osobe.
Loptasti ventil na gasnoj cevi
  • Atraktivan izgled. Jedini privlačni detalj je ručica, koja se može napraviti u obliku leptira ili izdužene poluge. U svakom slučaju, tehnička jedinica izgleda prilično estetska.
  • Jednostavna instalacija. Možda i navojem i zavarivanjem.

Tehnički podaci

Kran sa leptir ručkom i uslovnim prolazom od 15 mm

Hajde da analiziramo parametre klasičnog modela za ugradnju na kućni gasovod:

Parametar Značenje
Sekcija 1,5 cm ili? jedan inč
Broj okreta na navojnoj konekciji 6-7
Indikator tezine Klasa A
Podni pritisak Ne manje od 6 MPa
Dozvoljena temperatura Od -20 do +130 stepeni Celzijusa
Materijal tela Brass brend LS-59-2
Tip ručke Butterfly
Kohler rukuje Žuta u skladu sa pravilima označavanja cevovoda
Materijal zaptivki PTFE
Priključak sa navojem za manometar G? / G?
Vrste navojnih priključaka Unutrašnja spoljašnja i unutarnja unutrašnja
Visina proizvoda 5,8 cm
Dužina sa ručkom 6,7 cm
Dužina tela 6,7 cm
Spoljni prečnik 3.3 cm

Moguće varijacije

Takođe treba napomenuti da se ventili za loptaste ploče mogu razlikovati između sebe u nekim posebnostima, i to:

  • Kada je moguće popraviti. Postoje složeni i sve zavareni uzorci.

Savet: ako instalirate kran na nepristupačnom mestu, bolje je izabrati sve zavareni proizvod pomoću zavarene priključne cevi. Stoga ćete postići maksimalnu tezinu, koja je neophodna u uslovima teškog održavanja u budućnosti.

  • Ispod prolaza. Kuglični ventili mogu biti puni i neregularni.

Pored toga, postoje i modeli koji imaju električni pogon koji vam omogućava da automatizujete proces zatvaranja i otvaranja.

Zaključak

Gasovod mora biti opremljen pouzdanim dizalicama u slučaju da je neophodno izolovati pojedinačne delove. Posebno, ovo se odnosi na tačke povezivanja sa gasnim aparatima, kao i opasne zone za hitne slučajeve. Najbolja opcija je kuglični ventil zahvaljujući visokoj pouzdanosti, jednostavnosti rada i mnogim drugim prednostima (pogledati i članak Zašto instalirati Mayevsky kran u sistemima grejanja).

Primeri ventila sa kugličnim kuglicama sa različitim ručicama i priključcima sa navojem

Video u ovom članku će vam pružiti dodatne informacije koje su direktno povezane sa predstavljenim materijalima. Za uređenje gasovoda izaberite samo najbolje komponente.
