Kuglični ventil du15: karakteristike uređaja i instalacije

Kako se kuglična spojnica DN15? Koliko je to dobro na pozadini poznatijih zavrtnjaka i plutajućih ventila? Šta znače brojevi u slučaju? O čemu treba obratiti pažnju prilikom instalacije samog sebe? U našem materijalu pokušaćemo da odgovorimo na ova pitanja.

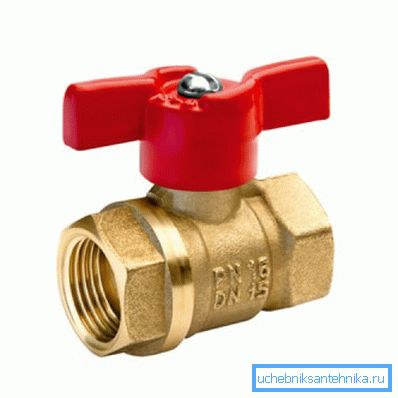

Naš heroj.

Uređaj

Šta ćemo videti, raspršivši sferičnu kran prečnika 15 milimetara?

  • Glavni element proizvoda je mesingana kugla sa hromiranim premazom i kanal skoro jednak DU cevi koja je pričvršćena.

Praktična posledica: kada je ventil otvoren, njegov hidraulički otpor je minimalan, jer prelazak prečnika i turbulencije praktično nije prisutan.

  • Stezanje pokretne veze sa tijelom obezbeđuju dva fluoroplastična ili teflonska prstena.
  • Isti prsten zatvara izduvak creva kroz telo ventila. Sa gornje strane, zategnut je mašinom.
  • Konačno, štapić je upravljan praktičnim ručkom u obliku poluge ili tzv. Leptira.
Valve uređaj

Upoređivanje sa konkurentima

Kako kuglični ventil DU 15 izgleda u poređenju sa drugaricama - zavrtnjima i plutastim ventilom?

Za početak, hajde da stavimo crnu PR kampanju i podsjetimo na ključne nedostatke takmičenja.

Vijak ventila

  • Protok vode može prolaziti kroz njega samo u jednom pravcu - tako da pritisne ventil odozdo. U suprotnom, postoji rizik od serije hidrauličnih šokova zbog udara ventila u turbulentnom toku ili čak potpunog odvajanja od stabljike.
  • Telo ventila za vijke sakuplja skalu i pesak. Samo zbog složenog oblika i prisustva džepova sa sporim protokom vode.

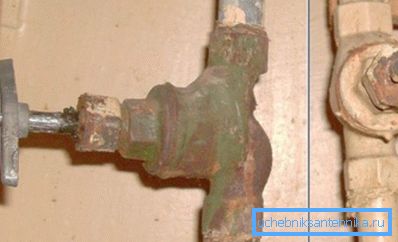

U slučaju složenog oblika, prljavština će se neizbežno sakupljati.
  • Isti složeni oblik tela i relativno mali otvor sedišta ventila obezbeđuju visoku hidrauličnu otpornost ventila i, posledično, pad pritiska kada se voda razblaži za više od jednog uređaja za vodovod.
  • Pakovanje žlezova propušta čak i sa dugačkim jednostavnim ventilom. Kod česte upotrebe, pakovanje žlezde je potrebno najmanje jednom u šest meseci. Sa gumenim zaptivima, slika nije mnogo bolja: uz aktivnu upotrebu, proizvedeni su zaptivni prstenovi, a kada se radi, oni gube elastičnost.
  • Zaptivka gumiranog ventila ima ograničen vijek trajanja. Razlog je isti - gubitak elastičnosti gume. Njegovo uništenje je oštro ubrzano peskom koja je pala ispod ventila.

Uzgred: ventili sa sve-metalnim uvodnim ventilom, bez brtvila, su izdržljivi. Međutim, kada otpad padne ispod ventila, ventil jednostavno se ne preklapa.

Plugni ventil

  • Za pretvaranje plute zahteva veoma značajan napor. Uvek postoji opasnost od prekida najbližeg priključka cevi ili navoja.
  • U ovom slucaju garantuje se curenje uvodnice kada se okreće utikač. Ne samo to: za punjenje kutne žlezde ne morate isključiti samo ventil, već i za resetovanje postrojenja za dovod vode ili grijanja. U suprotnom, uvek postoji rizik da će uznemireni utikač izletati iz kućišta na prednjem delu vode.

Kuglični ventil

A kako se spojnica sa kuglicom D15 vidi na ovoj dosadnoj pozadini? Pravac protoka vode nije od značaja za rad ventila. Ventil neće odlaziti zbog nedostatka.

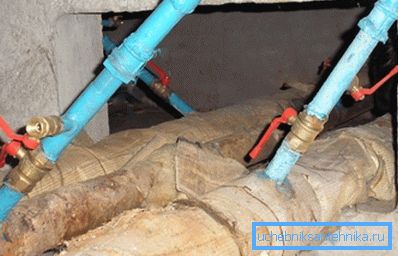

Smer protoka ne utiče na performanse ventila.

Akumulacije šljaka u kućištu ne mogu se plašiti. Otvoreni ventil ima tendenciju da sakuplja pesak i skali ne više od bilo kog dela ravne cevi.

Već smo pomenuli nisku hidrauličnu otpornost: malo se razlikuje od otpornosti odseka cevi odgovarajućeg prečnika.

Teflon ili PTFE zaptivni prsten oko stebla usled sopstvenog niskog koeficijenta trenja i kvaliteta tretmana stabla praktično se ne troši tokom rada i ne degradira u praznom hodu. Isto važi i za zaptivne prstenove pored površine lopte unutar ventila.

Da razjasnimo: u autorskoj praksi postojali su slučajevi kada je kuglični ventil od 15 mm curio duž šipke. U suštini, pripadali su jeftinim kineskim proizvodima i bili su eliminisani sopstvenim rukama jednostavnim namotavanjem ispod stezne ploče FUM trake.

Glatka površina kugle i materijal zaptivača garantuju malu količinu sile koja je potrebna za otvaranje ili zatvaranje ventila. Ovo se odnosi ne samo na proizvode male veličine: na primer, prirubni ventil DU150 u obliku kugle, koji ima vrlo čvrste dimenzije, takođe je blokiran standardnom drškom bez primjene preterano velike sile.

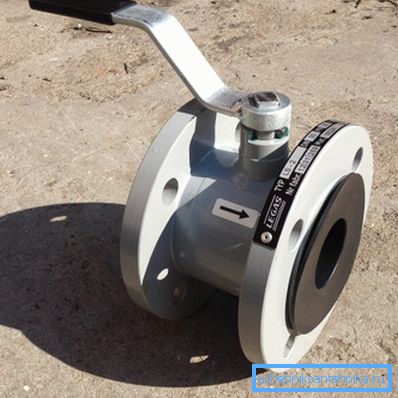

Veći kranovi se otvaraju sa veoma umerenim naporom.

Uz sve ove prednosti, cena kuglih ventila je približno jednaka troškovima plutastih i vijčanih analoga, a često se ispostavlja potpuno ispod. Zaključci su sasvim očigledni.

Kuglični ventili 15 za 15 mm vijke ili plutasti ventili definitivno nisu vrijedni menjati: oni su bolji od konkurenata po svim tačkama. Isto važi i za ventile za cevovode sa većim kapacitetom: kuglični ventil od 150 mm je u većini slučajeva pogodniji, praktičniji i izdržljiviji od livenog ili čeličnog ventila iste veličine.

Označavanje

Glavne tehničke karakteristike kugličnog ventila DU15 označene su oznakom na svom telu. Ovo se odnosi i na domaće proizvode i na uvezenu robu.

Oznaka Vrednost parametra
Uradite DN Nominalni otvor (kompatibilna veličina navoja cevi)
RU, PN Maksimalni radni pritisak u kgf / cm2 ili MPa

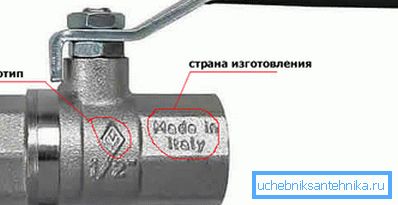

Na slučaju često možete pronaći dodatne informacije.

Vrijedno je spomenuti nekoliko suptilnosti.

  • Uslovno prolaz se može odrediti u inčima. Veličina interesa - DU15 - odgovara 1/2 inču.
  • Po pravilu, radni pritisak domaćih proizvoda naznačen je u atmosferama (kgf / cm2), a pritisak uvoza - u megapascalima (MPa). Dakle, oznaka DN50 RU40 znači da je ventil sa nominalnim prolazom od 50 mm dizajniran za pritisak od 40 atmosfere; DN15 PN8 0 MPa kuglični ventil je pričvršćen za navoj od pola inča i može izdržati pritisak od 8 megapascala (80 atmosfera).

Izbor i instalacija

Šta tražiti prilikom kupovine ventila?

Kako to ispraviti?

  1. Telo treba da bude mesing. Od krhkih siluminskih proizvoda može se razlikovati po težini: mesing je primetno teži.

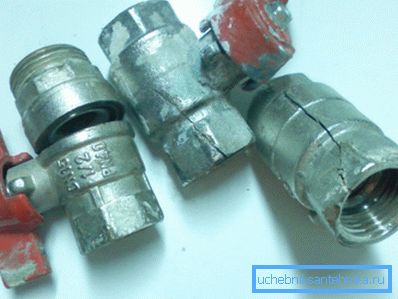

Fotografija omogućava procenu snage siluminskih školjki.

Uzgred: jednostavno uputstvo će vam pomoći da se ne grešite. Izaberite ne srebrne, već žute kapije. Ako hrom može biti bilo koji metal ili legura, nedostatak prevlake neće ostaviti sumnju.

  1. Ručica je mnogo pogodnija od drške - leptir. Ali, logično je koristiti leptir samo sa nedostatkom prostora blizu ventila.
  2. Najbolje je zaptiti navojnu vezu sa navojem polimera. (Tangit Unilok i analogi). Ne zahteva puno napora tokom montaže i ne curenja kada postoji mali povratni tok nit.

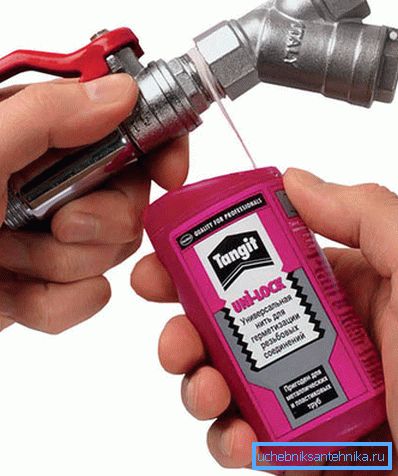

Threading Tangit.
  1. Usput, o naporu: ne zategnite ventil na navoj dok se ne zaustavi. Mesing nije čelik; Moguće je prekidati s preteranom silom ne samo siluminima.
  2. U trenutku instalacije, bolje je jednostavno ukloniti ometajuću dršku..

Zaključak

Nadamo se da će naš materijal pomoći čitatelju sa izborom ventila za kućne vodove. Video u ovom članku, kao i obično, sadrži dodatne tematske informacije. Successes!
