Kuglični ventil d20 - kako ne bi pogriješio prilikom odabira

Broj ključnih parametara koji se moraju uzeti u obzir pri izboru ventila, je prečnik, ta veličina mora tačno odgovarati dimenzijama cijevi, inače možete zaboraviti na nejasnoću spoja. Za nepripremljenu osobu, određena konfuzija može biti uzrokovana upotrebom takvih oznaka kao "uslovni prečnik" ili veličina lumena, pa je neophodno prvo razjasniti ovo pitanje.

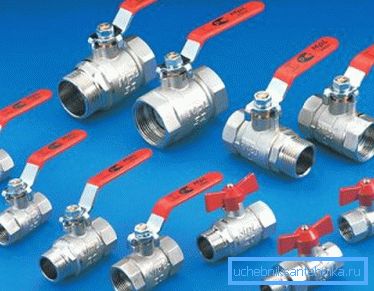

Kuglični ventili različitih veličina

Mali obrazovni program

Svako je upoznat sa konceptom prečnika, ali koncept nominalnog prečnika (D ili DN) se koristi za cijevi, kao i zaustavni i kontrolni ventili. Na primer, u vodovodnim prodavnicama označavanje kugličnog ventila od 20 mm podrazumijeva količinu čišćenja.

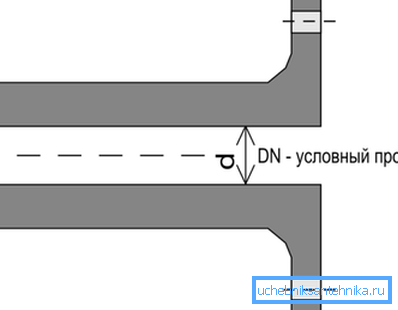

Oznaka veličine lumena

Ovim konceptom se podrazumeva unutrašnji prečnik, zaokružen do najbliže standardne vrednosti. Kompletna lista standardnih vrijednosti DN može se naći u GOST 28338-89, minimalna vrijednost je 2,5 mm, a maksimum je 4000 mm.

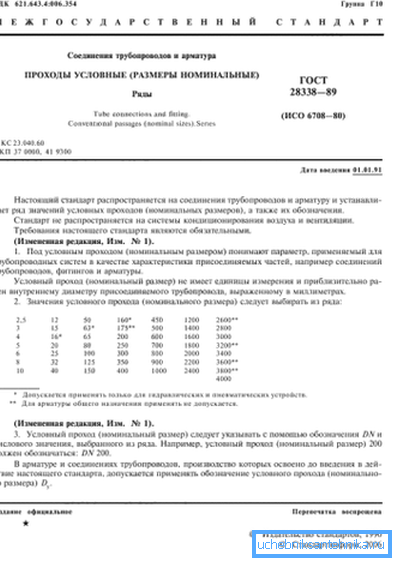

Fragment GOST 28338 - 89

Glavna konfuzija proizlazi iz činjenice da u 99% slučajeva stvarni unutrašnji prečnik nije jednak nominalnom (uslovnom). Ako, na primer, uzmemo standardnu ​​vodonepropusnu metalnu cijev sa vanjskom dimenzijom od 159 mm, onda će stvarna veličina razmaka zavisiti od debljine zida. Dakle, sa debljinom metala od 6 mm, to će biti jednako 147 mm, a sa 8 mm zidom - 143 mm.

Ali ako pogledate vrednosti date u standardu, ispostavlja se da je isti nominalni prečnik - DN150 (ili DN150) - pogodan za oba slučaja. Isti princip funkcioniše i sa manjim veličinama, što treba uzeti u obzir pri izboru ventila. Na primer, kuglični ventil DN 20 ima nominalnu veličinu od 20 mm, što znači da je pogodno samo za ugradnju na cev sa odgovarajućim prečnikom.

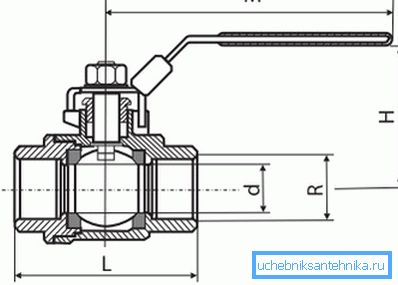

Glavne dimenzije koje treba uzeti u obzir prilikom izbora

Obratite pažnju! Na prvi pogled takva nota izgleda smešno, ali nije. U stvari, korak između standardnih vrednosti je usvojen tako da se propusnost svakog sledećeg vrednosti lumena povećava za oko 60-70%. Ovo olakšava izbor cjevovoda na fazi izračuna vodovoda, gasa i toplotnih cjevovoda.

Uređaj, izbor i ugradnja kugličnog ventila

Što se tiče strukture takvog uređaja, to se ne menja u zavisnosti od veličine. Osim ako se ponekad, umesto dugmeta, instalira električni pogon kako bi se okrenula loptica, neophodno je da se velikim dugmetom ne može jednostavno okretati zbog nedostatka slobodnog prostora.

Šta tražiti prilikom izbora

Druga poteškoća u izboru specifičnog modela kugličnog ventila može biti pretvorba inčnih veličina u metriku i izbor odgovarajuće vrijednosti DN (DN). Na primjer, kuglični ventil DN20 je pogodan za ugradnju na VGP cijevi sa spoljnim prečnikom od 26,8 mm, pri čemu je veličina navoja jednaka? u.

U tablici se daje korespondencija veličine inča navoja, DN i spoljne veličine cevi.

Prepiska između uslovnog prolaza i spoljnog prečnika cevi

Merni prečnik AIV cijevi, mm Prečnik čelične cijevi, mm PEX - preklopni polietilen, metalno-plastične cijevi, mm Cijevi iz armiranog softvera (PPR a20), mm Polipropilenska cijev PP20, mm PP cev PP16, mm Nominalni prečnik, uslovni prolaz (DN ili DN), mm Prečnik navoja
22.0 15 20 20 25 20 15 1/2
28.0 20 25 25 32 25.32 20 3/4
32.0 25 32 32.40 40 40 25 1
42.0 32 40 40.50 50 50 32 1?
50.0 40 50 50.63 63 63 40 1?
63.0 50 63 75 75 75 50 2

Obratite pažnju! Tabela prikazuje podatke samo za najčešće veličine koje se koriste u privatnoj izgradnji.

Tabela pokazuje značajnu razliku između cevi različitih tipova, čak iu istoj veličini ventila. To se objašnjava različitim debljinom zida cevi, kao i činjenicom da je unutrašnji prečnik naznačen u metalnoj traci, ali za proizvode od plastike - spoljni prečnik.

Iako je cena jednostavnog kugličnog ventila mala (jednostavni modeli polipropilena košta manje od 200 rubalja), ipak je bolje odmah obratiti pažnju na ove suptilnosti.

Karakteristike polipropilenskih dizalica

Odmah nedavno, PP loptasti ventili su se pojavili na tržištu. U takvim uređajima, dizajn blokirajućeg dela ostaje nepromenjen - istu metalnu loptu sa kroz rupe, ali telo je napravljeno od polipropilena. U ovom slučaju, pre broja koji označava količinu čišćenja, a zatim slijedi skraćenica koja označava vrstu korištenog materijala.

Na primjer, ulazni kuglični ventil PPRC 20 znači da je telo napravljeno od polipropilena tipa 3 (slučajni kopolimer), a nominalni prečnik je 20 mm.

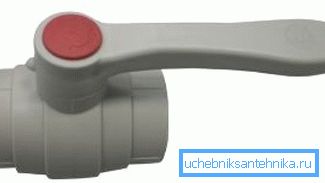

Telo od polipropilena

Obratite pažnju! Za ugradnju konvencionalnog modela sa metalnim kućištem se obično koriste odvojivi priključci. U slučaju analognog PP-a, ima smisla koristiti vezu pomoću lemljenja.

Uputstva za instalaciju se ne razlikuju od priključka konvencionalnih PP cijevi:

  • Za povezivanje se koristi posebna "lemilica".. Grejni element takvog uređaja je dizajniran tako da je moguće postaviti cijevi različitih prečnika. Ploča i cev postavljaju se na grejni element i zagrevaju na kratko vreme;

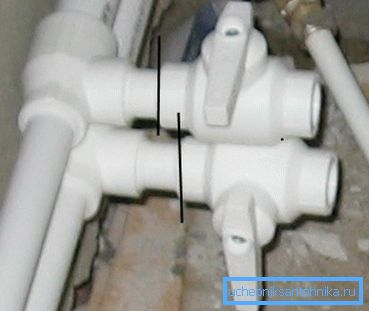

Na slici - postavljanje dizalice bez spojnice
  • nakon toga morate brzo ukloniti oba elementa od lemilice i ubaciti kraj cevi u slavinu. Ako se polipropilen dovoljno zagreje, onda se deo toga jednostavno iscedi tokom instalacije, to je normalno.

Gornja veza se smatra najjednostavnijom, ali nije bez grešaka. Glavno se može smatrati pojavom značajnog lokalnog otpora. Ako, na primer, kuglični ventil PP 20 sa cijevom, onda će cev Du biti jednako samo 15 mm, au kranu - 20 mm.

Shodno tome, kada protok prolazi kroz zglob, zbog razlike u prečniku, turbulencija će se stvoriti na ulazu, a na izlazu će se generirati povećano opterećenje na zavarivanju.

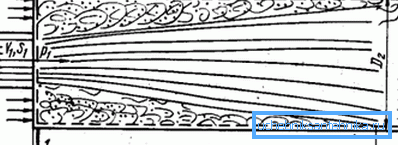

Efekat diferencijalnih prečnika na protok tečnosti u cevi

To se može izbeći na dva načina:

  • koristeći odvojivu vezu, na primer, istog Amerikanca;
  • koristeći PP spojnicu, u ovom slučaju možete koristiti zavarivanje. Upotreba spojnice će vam omogućiti da spojite cev i slavinu od kraja do kraja, tako da ništa neće ometati protok. Nijedan od ovih metoda ne komplikuje sam proces, pa se instalacija može izvršiti ručno.

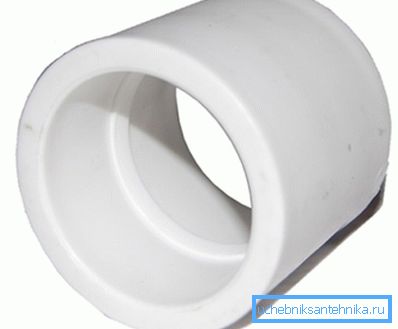

Spoj polipropilena

Sumirajući

Izbor kugličnog ventila nije tako jednostavan zadatak koji izgleda na prvi pogled. Morate jasno razumjeti razliku između takvih koncepata kao nominalni i stvarni prečnici, kako biste mogli da pretvorite metričke dimenzije u colu i obrnuto.

Predložene informacije neće zbuniti označavanje ventila i regulacionih ventila i obezbediti pravilan izbor. Video u ovom članku je kratak pregled različitih tipova kuglasti ventila.
