Kuglični ventili za vodu od 3: 4 inča - najčešći i visokokvalitetni tip ventila koji se koriste za postavljanje cjevovoda za toplu i hladnu vodu, kao i za sisteme grejanja. Oni su jednostavni za instalaciju, pouzdani i kompaktni, tako da danas instalacija ne može da radi bez upotrebe ove opreme.

Pričaćemo o uređaju, karakteristikama i prednostima kuglastih ventila, kao io pravilima za njihovu instalaciju.

U veličini foto lopte? u.

Fitingi loptastog ventila

Uređaj

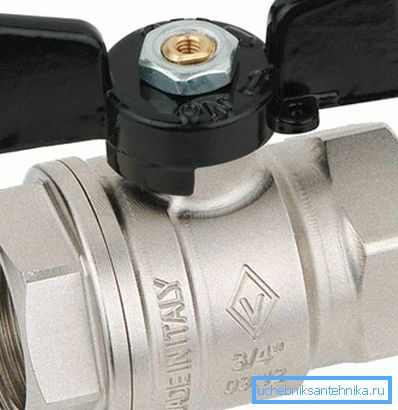

Italijanski kuglični ventil veličine 3: 4 inča.

Kuglični ventil je tip zatvarača (ponekad prilagođavajuća) armature koji se koristi u cevovodima vodovoda, grejanja, gasa, ulja i drugih medija cevovoda. U odnosu na sisteme vodosnabdevanja i rashladne tečnosti, ovaj tip priključaka se u većini slučajeva koristi kao blokirni element.

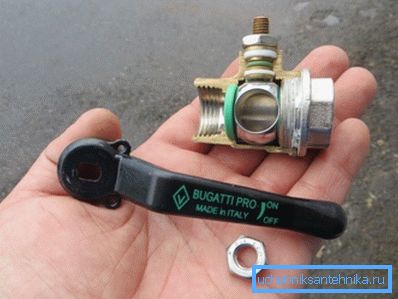

Izgleda kako izgleda kuglični ventil u odeljku od 3: 4 inča.

Treba reći da je ventil sa sferičnom utikačem moderan i sasvim progresivan uređaj, koji zamenjuje konusne modele, koji su imali mnogo ozbiljnih nedostataka koji su povezani sa značajnom hidrauličkom otpornošću zbog oblika i veličine prolaska.

Istovremeno, sama izgradnja je bila poznata davno - pre više od 100 godina, međutim, njegova efikasna primjena postala je moguća tek nakon pojavljivanja novih sintetičkih materijala, kao što su fluoroplast i drugi vještački polimeri.

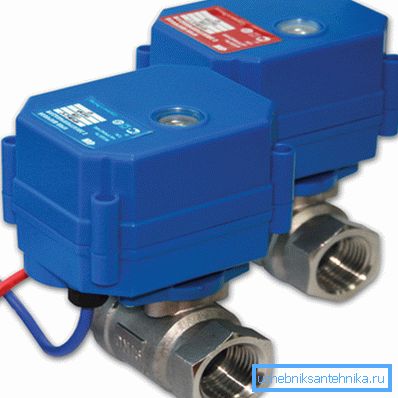

Opcija sa električnim upravljanjem servo.

Ventil sa kugličnim ventilom je prilično jednostavan.

Proizvod se sastoji od sledećih elemenata:

  1. Telo mesinga. Upotreba ove legure je zbog nižih troškova proizvodnje, kao i veće otpornosti na koroziju u odnosu na čelik;
  2. Zaptivanje sedla. Koriste se za zaptivanje plute, izrađene od Teflona, ​​Teflona, ​​polietheretherketona (PEEK) i drugih sintetičkih polimera;
  3. Lopta. Izvršava funkciju zatvarača. Kugla ima aksijalnu rupu, čiji se prečnik poklapa sa prečnikom kanala cevi, a kada se pluta rotira za 90 stepeni, kanal se preklapa, jer pravokutna os loptice nema rupe;
  4. Kontrola zatvarača. Može biti u obliku poluge, leptira ili jagnjetine, a umesto ručice može se instalirati električni ili pneumatski servo za automatizaciju kontrole sistema;
  5. Mesingano vreteno koja povezuje ručicu ili aktuator sa zatvaračem i prenosi sila da ga okrene.

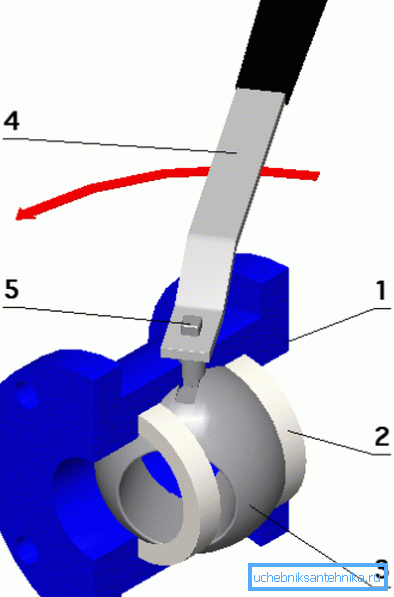

Šematski dijagram uređaja kugličnog ventila.

Dakle, vidimo da unutar tela postoji sferni zatvarač sa prorezom kroz rupu.

Ako okrenete plutu tako da se rupa u njoj poklapa sa kanalom protoka, onda će se medijum slobodno kretati kroz njega uz minimalan otpor, koji se neće značajno razlikovati od otpornosti u sličnoj cevi sa istim prečnikom.

Zatim okrenemo zavrtanj 90 stepeni i lopta zatvara kanal.

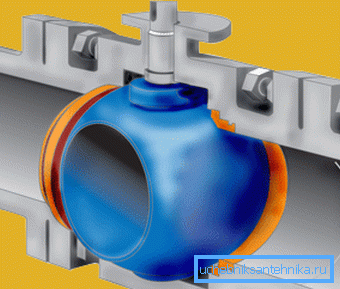

Na slici je zatvarač u zatvorenom položaju.

Obratite pažnju! Kao što vidite, ovaj tip ventila je veoma jednostavan, što daje visoku pouzdanost i relativno nisku cenu zbog jednostavnosti proizvodnje proizvoda sa ovim dizajnom.

Karakteristike

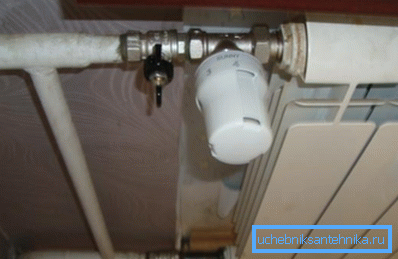

Kuglični ventil sa rastojanjem od 3: 4 omogućava vam da instalirate i uklanjate radijatore bez ikakvih problema.

Glavne tehničke karakteristike koje se koriste za opisivanje karakteristika uređaja i izbor modela koji su pogodni za jednu ili drugu svrhu su sledeći:

  • Priroda radnog okruženja. Ovde navedite vrstu supstance koja se može transportovati preko uređaja (voda, gas, ulje, itd.) I opseg temperature u kojem je moguće raditi;
  • Nominalni radni pritisak. Označava se slovima PN i brojem koji je jednak vrednosti radnog pritiska u atmosferama. Primjer označavanja - PN 40;
  • Prečnik kanala. Označava se u inčima ili milimetrima, označenim slovima DN i brojem koji označava prečnik u mm, na primjer, DN Takođe se može odrediti prečnik u frakcijama od jednog inča, npr.?, 1/2, 1, 1? i tako dalje Postoji prečnik kugličnog ventila 1: 2 do 3: 4;
  • Priroda lokacije navoja na ulazu. Postoje modeli sa unutrašnjim navojem sa obe strane, naznačeni su kao in-in, sa unutrašnjim i vanjskim navojem - in-n, sa vanjskim navojem sa obe strane - nn. Pored toga, s jedne strane kran može biti isključen američkim orahom.

Odredite koliko će prečnik kugličnog ventila 3: 4 pomoći da se tablica podudara s veličinom cevi:

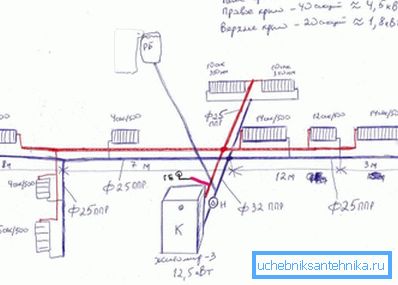

Dijagram odgovarajućih prečnika.

Obratite pažnju! Pri izboru proizvoda treba obratiti pažnju na materijal čije se sastoji. Kvalitetni modeli napravljeni su od čistog ili hromiranog mesinga, ponekad iz čelika protiv korozije. Siluminski proizvodi se ne mogu kupiti, jer imaju nisku čvrstoću.

Da bi se silumin razlikovao od mesinga, dovoljno je uzeti dvije slavine u ruci: mesing će biti znatno teži. Pored toga, silumin se prlja, a kada se trljaju na komad lakih materija ili tkanine, ostane siv trag na njoj.

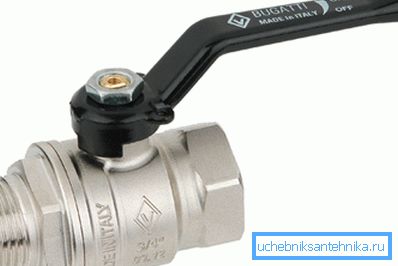

Kvalitetan italijanski uzorak.

Imajte na umu da je cena kuglnih ventila prilično demokratska, pa je vrijedno štednje na njima. Ovo posebno važi za sisteme grejanja, za koje je bolje izabrati italijanske proizvode, na primer Bugatti ili Giacomini.

Montaža

Razmotrite pravila instalacije.

Postavljanje loptastih ventila sa vlastitim rukama nije teško.

Za to nam je potreban jednostavan skup alata:

  • Podesivi vodovodni ključ;
  • Umije za navojem;
  • Bugarski;
  • Datoteka;
  • Držač pliša;
  • Sanitarni lan i zaptivna pasta.

Preporučljivo je ugraditi filter za zatezanje ispred proizvoda (grubo čišćenje), jer ako se uđe u pesak ili rđa, površina utikača će se istrošiti i tanka bi mogla početi da sječe vodu.

Ovo je naročito važno za sisteme grejanja, u kojima se tokom perioda neaktivnosti voda i pluta mogu zagađivati, zbog čega će se zatvarač u velikoj poteškoćnosti pretvoriti, a ponekad će u potpunosti prestati da se kreće sa svog mesta.

Da vam je bilo lakše da saznate informacije, mi smo pripremili uputstva za instalaciju korak po korak:

  1. Obavljamo sva potrebna merenja i obrišemo cev na pravom mestu.. Najbolje je da upotrebite sabljinsku testeru za glatku rezu na 90 stepeni;

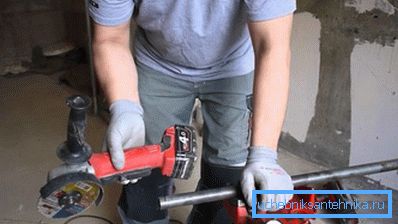

Presekli smo cev.
  1. Očistimo kraj boje i grede sa rezom. Ovo se može uraditi sa mlinom ili datotekom. Takođe možete koristiti poseban izbor lica;

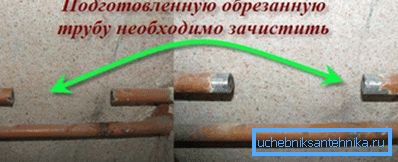

Mi objašnjavamo i čišćemo.
  1. Uzimamo mamac za navođenje željenog prečnika i podmazivanje zuba s mast ili lubrikantom. Takođe podmazujemo samu cev;

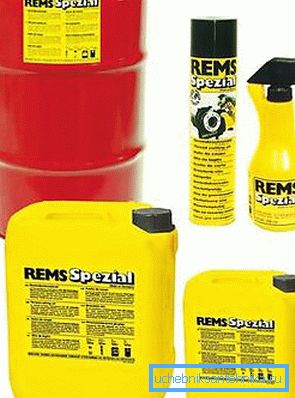

Možete koristiti specijalno mazivo.
  1. Ubacite matricu u držač za maticu i iseći cev na cev. Trebali bismo imati najmanje 4,5 okreta, ali ne više od 5. Bolje je sječiti dva prolaza, tako da ćete manje opteretiti cijev i alat za sečenje;

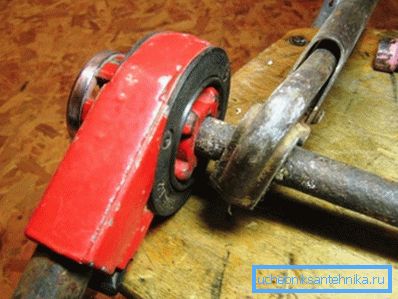

Isecite nit.
  1. Vetar na primljenim navojem sanitarni lan u smeru kazaljke na satu. Zatim stavite dobar sloj zaptivne paste na celu površinu navoja;
Obmotite lan i nanijeti pastu.
  1. Uzmemo kran i vetar namotamo. Trebalo bi da bude najmanje 4,5 revolucije. Prvo, varajte ručno, a zatim koristite podesivi ključ.

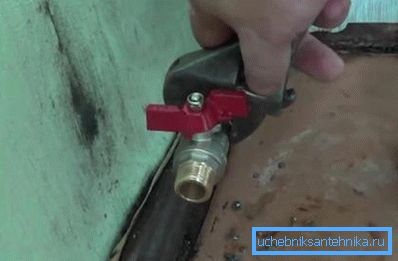

Skrećemo kran i zategnite ključ.
  1. Ako je potrebno povezati dva fiksna dijela cijevi, onda koristimo model sa američkom (sa sgonom).

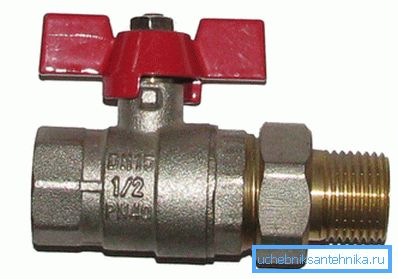

Koristite Amerikanca - pojednostavljuje instalaciju.

Obratite pažnju! Uverite se da je nit precizno isečen. Inače će veza biti nepouzdana.

Zaključak

Kuglični ventili su najprogresivniji uređaji za zaključavanje instalacija vodovodnih i grejnih sistema. Video u ovom članku jasno i lucidno pokazuje proces instalacije takvih ventila.
