Kuglični ventil 11b27p1: uređaj, karakteristike, primena

Šta je spojnica od mesingane lopte 11b27p1? Kako to funkcioniše? Na koji način izgledaju savremeni kuglični ventili protiv konkurentskih rešenja? Gde se mogu primijeniti? Hajde da shvatimo.

Naš heroj u jednoj od varijanti izvršenja.

Kako to funkcioniše

Brass loptaste spojne slavine brend 11b27p uređene su prilično tradicionalno za ovu vrstu ventila.

  • Glavni element ventila je mesingana kugla sa skoro rupom. U zavisnosti od položaja, protok radnog medijuma kroz kućište se otvara ili zatvara.

Korisno: kao i svi drugi tipovi ventila, kuglični ventili nisu namijenjeni za drotiranje (poprečno podesavanje). Imaju samo dvije radne pozicije - otvorene i zatvorene. Kada ventil funkcioniše u polu otvorenom položaju, telo između zaptivnih prstena postepeno se napuni sa šljakom.

  • Zloglasni prstenovi za zaptivanje materijala sa niskim trenjem pokrivaju kuglu sa obe strane, obezbeđujući nepropusnost u zatvorenom položaju.
  • Stub prolazi kroz rupu u kućištu i zapečaćena je sa zaptivanjem u vidu žleba - polimernog prstena, koji se prerađuje sa vrha pomoću podloške.
  • Prsten je fiksiran na štapiću sa ručkom (ručica ili leptir) i navrtkom.

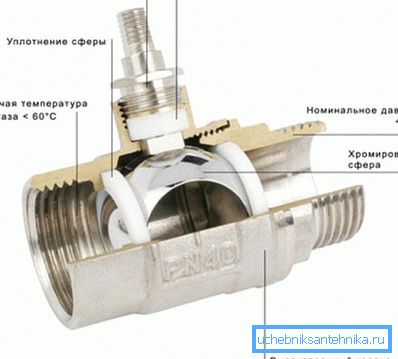

Ventil u rezu.

Karakteristike

Tehničke karakteristike 11b27p1 loptaste spojnice su takođe standardne.

Parametar Značenje
Materijal tela i stabljika Olovo mesing LS59-1
Materijal lopte Olovo od mesinga LS59-1 sa hrom-niklovanim bakrom
Rukovati materijalom Aluminijum AK-7 premazan epoksidnom poliesterskom bojom u prahu
Materijal loptica i oplatnih okova PTFE
Kroz rupu Pun otvor (odgovara kontroli priključene cijevi)
Radna temperatura -30 - +150
Radni pritisak 16 kgf / cm2
Vijek trajanja Najmanje 10 godina
Veleprodajna cijena 96 - 105 rubalja

Verovatno je vredno dodati nekoliko komentara suvim brojevima:

  • Materijal tela i kugle je isključivo otporan na elektrohemijske procese.. Mesing ne formira galvanski par sa bilo kojim korišćenjem metala.
  • Termička stabilnost fluoroplastika omogućava da radi ne samo u unutrašnjim inženjerskim sistemima zgrada, gdje je maksimalna temperatura zgrada ograničena na 95 - 105 C, ali i u mrežama za grijanje i liftove sa temperaturom protoka do +150 C. U stvari, spojnica lopte 11b27p DU15 RU16 se često koristi kao kontrolni ventil u liftu.
Kontrolni ventili i damperi izgledaju vam poznati.

Stvarni vijek trajanja ventila u normalnim uslovima rada je nekoliko puta veći od izračunatog. Jednostavno stavite - ako ga instalirate, teškoće ćete biti primorani da kupite zamjenu u doglednoj budućnosti.

Regulatorni dokumenti

Koja je GOST na loptici 11b27p1 trenutno na snazi?

  • Materijal kućišta, šipke i lopte je u skladu sa GOST 15527-2004 legura bakra i cinka tretiranog pod pritiskom.
  • Ručni materijal mora biti u skladu sa GOST 1583-93 legura aluminijuma za livenje.
  • Klimatska verzija ventila procenjuje se prema GOST 15150-69 UHL 4, a stezanje - prema GOST R 54808.
  • Konačno, proizvod kao cjelina mora biti u skladu sa zahtjevima međudržavnog standarda GOST 21345-2005 Cilindrični, konusni i kuglični ventili usvojeni od 12 država bivšeg SSSR-a.

Nijanse: poslednji standard reguliše proizvodnju ventila za radne pritiske ne veće od 250 atmosfere. Za ultra visoke pritiske - vaši zahtevi.

Pominjemo nekoliko ključnih zahteva GOST 21345-2005.

  1. Efektivni prečnik (veličina žlebova u kugli) ventila veličine do DN 350 uključuje najmanje 95% prečnika dovoda kućišta.
  2. Defekti u navoju, izvlačenje izvan prosečnog prečnika, ne bi trebalo da imaju ukupnu dužinu veću od pola okreta. U ovom slučaju, defekti ne bi trebalo da ometaju izvršenje navojne veze cevi.
Navoji često imaju zarez da spreče pokretanje namotaja.

Klasici

Pored lopte, u vodovodnim prodavnicama se mogu naći plutasti i zavrtnji. Hajde da uporedimo proizvod koji proučavamo s njima.

Cork

Pluta od plute zahteva znatan napor da se pomakne pluta: površine od mesinga ili liveno-željeza kontaktnih delova imaju prilično veliko područje. U slučaju kugličnog ventila, klizanje niklovane kuglice sa idealnom površinom preko sjedala polimera sa izuzetno niskim koeficijentom trenja, nema primetne otpornosti na pritisak na polugu.

Pakovanje pletenice ventila plute počinje da teče na prvom mestu plute. Žlezda se neizbežno proizvodi čak i kada je u stanju mirovanja: bilo koji mehaničar će potvrditi da je potrebno da se ne ispupčuje jednom u par godina. Zaptivke od polimernog kugličnog ventila ne zahtevaju održavanje u principu.

Screw

Pitanja o sabijanju su ovde relevantna. Upotreba gumenih zaptivnih prstenova ih u potpunosti ne rešava: guma na kraju gubi elastičnost i curenje.

Pored toga, zavrtanj za vijke uređaja daje vlasniku niz ekskluzivnih problema.

  • Složeni oblik kruga povećava hidrauličnu otpornost i doprinosi akumulaciji šljaka ispod ventila.
  • Ventil treba postaviti strelicom u smeru toka vode. Obrtna struja može srušiti ventil.
Voda treba da prođe telo strogo duž strelice.
  • Gumena zaptivka na ventilu ima ograničen radni vek (retko više od 3 do 5 godina). Sve-metalni ventil neće blokirati vodu, ako između njega i sedla postoji najmanje jedno zrno peska.

Nijedan od problema navedenih u dizajnu lopte nije relevantan.

Zaključak je malo predvidljiv: takmičari nemaju šanse. Ako ćete instalirati vodovod ili grejanje sopstvenim rukama, očigledna instrukcija je da se odlučite za kuglične ventile.

Aplikacija

Koje veličine dizalica su potrebne prilikom instalacije vodovoda u kući ili stanu? Tačno gde treba da se primene? Dajemo nekoliko primera.

Koristi se sferična spojnica 11b27p1 prečnika 15 mm:

  • Na ulaze hladne i tople vode u stanu.
Na slici - ventil na ulazu u stan.
  • Kao kontrolni ventil za merenje temperature i pritiska.
  • Na umetcima u vodovodnim instalacijama pojedinačnih vodova (vodokotlića, umivaonika, sudopera, itd.).

Kuglični ventil 11b27p1 prečnika 20 mm se koristi za odrezivanje pojedinačnih uređaja za grijanje iz kruga grijanja. Može se staviti na kratkospojnik ispred radijatora.

Kapetan Očigledno podsjeća: ako su istovremeno i prekidači i priključci akumulatora zatvoreni, cirkulacija u postolju će se potpuno zaustaviti. Uskoro će vam susedi doći, na čelu sa mehanikom, i počinje da izgovara zlo, uvredljive reči.

Sferični spojni ventil 11b27p1 sa prečnikom od 25 mm postavljen je na stubove dovoda i grijanja vode, na deponijama sklopa lifta i na ulaznim cevima kotla.

Kuglični ventil 11b27p1 prečnika 32 mm može se koristiti na podzemnim stubovima u visokim zgradama i na izlivu grijanja kako bi se odrezali određeni dijelovi sklopa.

Kuglični ventil 11b27p1 prečnika 40 mm koristi se u sistemu gravitacionog grejanja (kada umetanje pumpe prekida obilaznicu). Ona se, zajedno sa ventilom sa većim prečnikom, može staviti u jedinice za vodu i u kutije sa toplom vodom u liftovima.

Umetanje pumpe u punjenje gravitacionog sistema.

Zaključak

Nadamo se da je naše poznavanje predstavnika domaće sanitarne opreme bilo prilično informativno. Čitač će moći da proučava dodatne materijalne materijale gledajući video u ovom članku. Successes!
