Kuglični ventil 1: 2-1: 2 inča bez problema

Ovaj članak govori o izboru ventila za snabdevanje vodom u gradskom stanu. Upoznaćemo se sa uređajem savremenih kuglasti ventili, upoređivati ​​ih sa konkurentnim rešenjima i naučiti kako da izaberemo i instaliramo ventil sopstvenim rukama. Pa, hajde da započnemo.

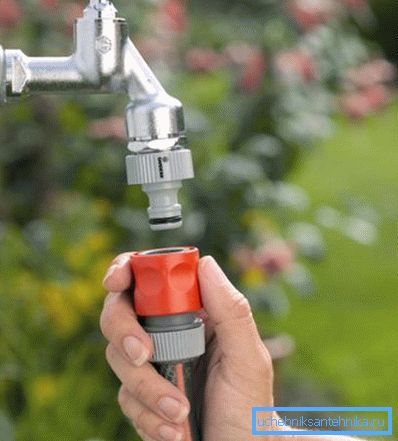

Naš heroj.

Opis

Uređaj

Uređaj kuglastih ventila od pola inča je skoro isti za sve proizvođače.

Lopta za zaključavanje okreće četvrtinu okretanja u telu (obično se može srušiti).

  • U otvorenom položaju prolazni otvor u kugli je poravnat sa navojima ventila;
  • U zatvorenom položaju prolaz je potpuno blokiran čvrstim zida lopte..

Šipka se ubacuje iznutra i iza kroz otvor u kućištu. Spolja je šipka opremljena ručkom ili ručicom od leptira. Poluga je donekle pogodnija za upotrebu, jer vam omogućava da primjenite manje sile prilikom promjene položaja lopte; ali leptir je kompaktniji, što je vrlo korisno u nišama i iza nameštaja.

Navedite: kuglični ventili velike veličine (od DN50 i više) umjesto ručke mogu biti opremljeni menjačem. Međutim, sa uslovnim prolazom od 15 mm, iz očiglednih razloga, to se ne traži.

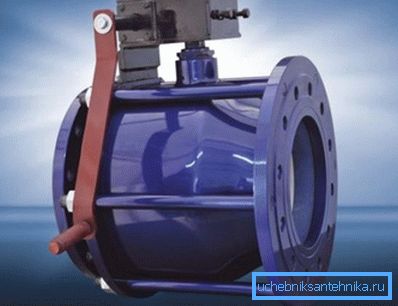

Čelični kuglični ventil 2 1: 2 inča sa brzinom.

Šta obezbeđuje zaptivni ventil i šipku?

Postoji nekoliko opcija.

  • Teflonska sedišta ispod kugle i zaptivke pod steblom se koriste u uvoznim proizvodima (na primjer, u Valtec ventilu) i karakterišu ih visokom radnom temperaturom (do 250 ° C).
  • Fluoroplastična sedišta mogu se kombinovati sa fluoroplastičnim prstenastim zaptivkom ili par gumenih prstenova na stubu.

Telo ventila je obično napravljeno od mesinga. To je, ali već sa hromiranim ili niklovanim elektroplodiranim premazom, služi kao materijal za zatvarač. Drška je aluminijum ili čelik, ponekad sa PVC premazom za bolju toplotnu izolaciju.

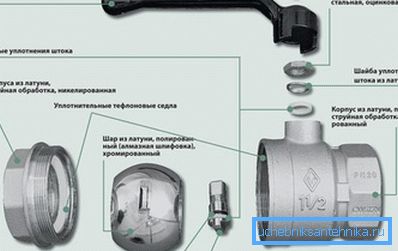

Proizvodi uređaja.

Cena kuglastog ventila od pola inča u velikoj meri zavisi od proizvođača i varira u rasponu od 90 - 400 rubalja. Univerzalni (namenjeni za toplu i hladnu vodu) ventili su označeni crvenom ručkom. Plava boja ukazuje na ograničenu toplotnu otpornost, žuto - da je ventil plin.

Karakteristike

Oni se ne prepuštaju različitosti. Za apsolutnu većinu rešenja na tržištu, lista karakteristika izgleda ovako:

Parametar Značenje
Radni pritisak 16 atmosfera
Radna temperatura 150S

Ventili od nerđajućeg čelika su mnogo jači i sposobni da obavljaju svoje funkcije pri pritiscima od 25 - 40 atmosfere. Rijetko, mogu se naći mesingani proizvodi dizajnirani za isti pritisak.

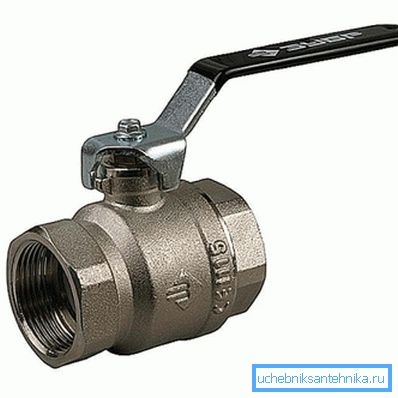

Radni pritisak ventila na fotografiji je 40 kgf / cm2.

Međutim, za kućnu upotrebu, definitivno nije vredno juri ih:

  1. Redovan pritisak u sistemima za grejanje i vodu nikada ne prelazi 8-10 atmosfere.
  2. U slučaju vodenog čekića postoji sigurnost. Ventil može raditi za 16 atmosfera godinama, ali kratkoročni skok pritiska do 20-25 kgf / cm2 skoro sigurno neće biti destruktivan za to.

Uzgred: mnogo ranjivija tačka vodosnabdevanja je fleksibilna creva koja vode do rezervoara i slavine. Njihovi tanki rukavi pred lukom za kapu pišu već u 12-14 atmosferama (posebno posle nekoliko godina rada).

Česta bolest fleksibilnih creva - odvajanje linije.

Varijacije

Telo ventila može imati gotovo bilo koji oblik i može se kombinovati sa mnogim priključcima za povezivanje cevi.

Nudimo nekoliko primjera kombinovanih rješenja.

  • Ventil sa unutrašnjim navojem sa jedne strane i spoljnim sa druge strane je zgodan ispred rezervoara ili miksera: omogućava vam da povežete zarobljene matice sa ozloglašenim fleksibilnim vezama bez upotrebe mlaznica.
  • Ventil - ugao će biti vrlo koristan za instalaciju u uglu.
  • Ventil, u kombinaciji sa grubim filterom - rešenje ključ u ruke za ugradnju na ulazu u stan.
  • Na kraju, proizvod sa navojem i fitingom za stiskanje metalne plastike ili spojnice za zavarivanje do polipropilenske cevi će uštedjeti prostor i osloboditi dodatnu navojnu vezu.

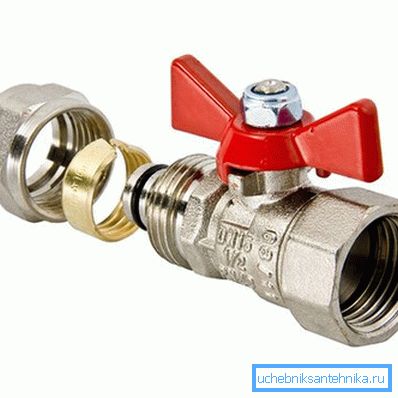

Ventil - montaža.

Važno: 95% curenja se javlja na zavarenim, priključnim ili navojnim spojevima. Delovi čvrste cijevi bilo koje vrste izuzetno retko stvaraju probleme vlasniku.

Upoređivanje sa konkurentima

Takmičari su rešena testiranim vremenom - zavrtnji i priključnim ventilom. Za njih ovo poređenje može biti sasvim kratko opisano kao fraza potpuna rutina.

Hidraulička otpornost pune rupe (i gotovo svi kuglični ventili pripadaju ovom tipu) ventila se ne razlikuje od odseka cevi iste dužine. Ona nema krivine kanala niti prelaze prečnika. Vijak i, u manjoj meri, plutajući ventil daje primetan gubitak pritiska.

Iz istog razloga, pesak, skala ili šljaka se nikada ne akumuliraju u ili ispred kugličnog ventila. Ako otvorite zavrtanj posle deset godina rada, ispod sedišta ventila naći ćete bogate deponije otpadaka, koji smanjuju pritisak vode koji već pada tokom razdvajanja.

Za okretanje ručke potreban je vrlo umeren napor. Nijedan alat nije potreban uopšte. Protok plute uvek mora da se okrene velikom, ponekad opasno velikom silom: trenje metala na metalu stvara mnogo više otpora nego na polimernim sedištima.

Pakovanje žlezda i promena dihtunga? Ne, nisam čuo. Kao maksimum, nakon višegodišnjeg aktivnog rada na kugličnom ventilu, potrebno je zatezati zaptivač oko stebla, okrećeći matičnu utičnicu za pola okreta.

Konačno, u slučaju kugličnog ventila, pravac protoka vode kroz njega je irelevantan. Istovremeno, vijčani proizvodi se mogu montirati samo duž strelice. Uputstvo je povezano sa velikom vjerovatnoćom otkazivanja ventila kada protu-struja i vodeni čekić prate propuštanje.

Strijela na kućištu označava pravac protoka vode.

Izbor i instalacija

Šta tražiti prilikom kupovine i ugradnje kugličnog ventila?

  • O težini proizvoda. Najčešći nedostatak jeftinih ventila proizvedenih u zemljama jugoistočne Azije je telo silumin umesto hromiranog mesinga. Silumin je primetno lakši.

Uzgred: kako bi se izbjegle falsifikati, bolje je kupiti slavinu ne u srebru, već u žutom slučaju.

  • Za prisustvo olučnice. Ako se, umesto toga, zaptivanje zategne pomoću podmetača pod ručkom, primetno će teže zategnuti zapečaćeni zaptivač oko stabljike.
  • Na debljinu zidova. Što je veće, to je manje verovatno da će u toku instalacije slomiti slavinu.

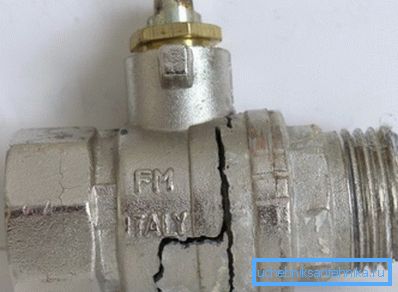

Telo tankog siluminuma nije dozvolilo ventilu da oživi.

  • Inače, o instalaciji: ventil se montira pomoću ključa sa umerenom silom. Kada se instalacija ugradi u instalirani ventil ili sgon - držite telo, a ne dozvolite da se rotira. Namotavanje je navoj za zaptivanje polimera ili čista, bez slame, sanitarna platna sa bojom.

Zaključak

Nadamo se da će naš materijal pomoći čitatelju da izbjegne greške prilikom izbora i ugradnje ventila za svoj stan. Ako želite da saznate više o tipu ventila za koji ste zainteresovani - video u ovom članku čeka vas. Successes!
