Kugla sa navrtkom sa navrtkom - rešenje za brojne probleme

Prilikom distribucije cevi u stan, može se koristiti nekoliko vrsta priključaka, konvencionalno se svi mogu podeliti na 2 - odvojive i jednokomponentne. Matica za zatvaranje se koristi pri povezivanju "američkog" i omogućava vam da značajno olakšate rad ne samo kada spojite cijevi već i kada instalirate dizalice.

Kuglični ventil

O prednostima kugličnih ventila sa poklopcem

Naravno, pogodno je da sve radove u stanu poverite stručnjacima, ali mnogi čine samu cev. U ovom slučaju, vrednost odvojivog docking metoda se povećava - kada se propušta, uvek se može rastaviti i dodatno zapeći.

Što se tiče modela sa loptama, njihova upotreba omogućava:

  • Ovaj dizajn omogućava povezivanje da rotira samo maticu - ovo je posebno važno kada radite u teškim uslovima;
  • demontaža takvog spoja vrši se bez oštećenja cevovoda - dovoljno je da odvrnete navrtku U slučaju, na primer, sa zavarenim spojem cevi, to ne bi bilo moguće;

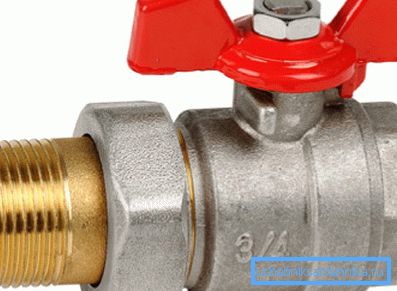

Priključak za povezivanje pomoću matice za zatvarač
  • upotreba poklopca olakšava rešavanje nekih sanitarnih zadataka. Na primjer, takav dizajn može zamijeniti tradicionalni sanitarni sgon. Ukoliko je uopšte potreban dovoljno dugačak deo cijevi sa navojem, spojnicom, povratnim navojem i maticom za zatvaranje, onda američki dodir zamjenjuje ovaj dizajn.

Što se tiče područja primjene, takvi uređaji se koriste za povezivanje relativno malih prečnika. Maksimalna veličina je ograničena na -3-4 inča, ali najčešća veličina je 0,5-1,5 inča, jer se cevovodi malih prečnika koriste kada se žiču cevi oko stana.

Saznajte više o upotrebi američkih kuglasti ventila.

Takvi uređaji imaju originalni interni uređaj koji ima nekoliko prednosti u odnosu na tradicionalni dizajn. A sjedinjeni navoj omogućava pojednostavljenje procesa instalacije što je više moguće.

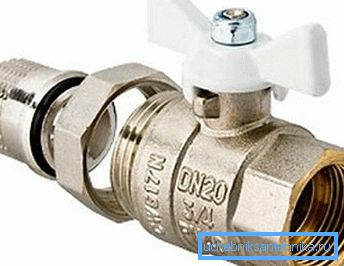

Na slici je prikazana najjednostavnija verzija ove veze.

Klasifikacija

Takvi uređaji mogu se podijeliti na nekoliko tipova, u zavisnosti od tipa ručke mogu se koristiti:

  • ručica - omogućava veću dužinu pri zatvaranju zbog dužine;

Obratite pažnju! Kranove sa ručkom preporučuju se samo na mestima gde nema problema sa slobodnim prostorom, u suprotnom ručica će se konstantno odmarati od prepreka.

  • Leptir - kompaktan je i pogodan za ugradnju na teško dostupna mesta.

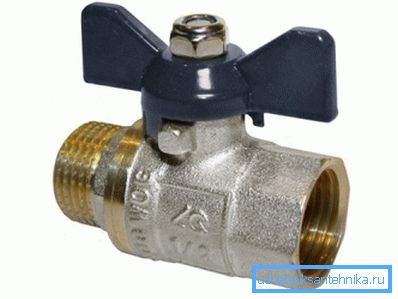

Leptir ručica je kompaktna.

Što se tiče veličine, može se razmotriti minimum? inčni, što se tiče maksimalnih, 4-inčni kuglični ventili mogu se uzeti kao gornja granica opsega. Ali slavina sa kapom od 1 do 1 2 inča koristi se u sistemima grejanja i vodovodima većine stanova, tako da se ova veličina može smatrati prilično čestim.

U zavisnosti od željenog tipa priključka sa cevovode, možete odabrati različite kombinacije dotoka i priključka sa matičnom kapom:

  • osigurač sa čepom - proizvođač obezbeđuje priključak za dovod ventila sa cevima sa obe strane;

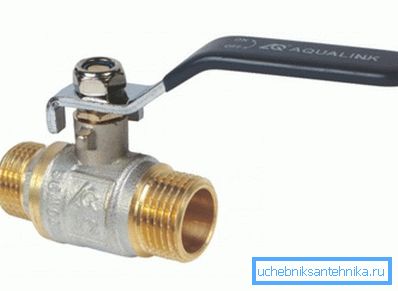

Usklađivanje Unije
  • priključna matica - s jedne strane, veza je sjedinica, sa druge strane - pomoću navrtke za zatvaranje;

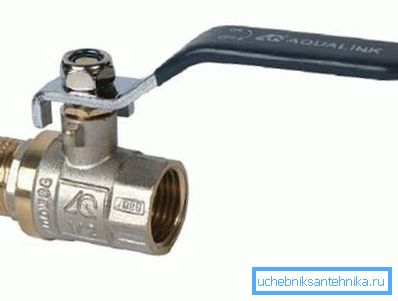

Nut fitting
  • Nut-Nut - Loptica sa loptičastim ventilom može se smatrati idealno za ugradnju na teško dostupnim mestima. Takav dizalica može se lako ugraditi u bilo koju cijev.

Unutrašnja struktura

Jedna od glavnih prednosti kugličnih ventila može se smatrati sposobnošću da odmah isključe protok tečnosti, samo okrenite dugme 90? S. U kolonama sa ventilom radi isključivanja cijevi potrebno je nekoliko puta okrenuti ventil.

Obratite pažnju! Sa druge strane, trenutni prekid tečnosti fluida je preplavljen vodenim čekićem. Naročito ako istovremeno izvrši istu akciju više potrošača odjednom.

Mehanizam vijaka izgleda kao metalna kugla sa rupom u njoj (delovi lopte su odsečeni). Guma se koristi za zaptivanje (drugi sintetički materijali se mogu koristiti umjesto gumenih). Mogu biti opterećeni oprugom kako bi se nadoknadila abrazija tokom vremena. Prema ovom principu (sa nekim rezervacijama) funkcionišu svi slični uređaji.

Uređaj standardne sferičnog dizalice

Kod jeftinih modela, lopta može biti u slobodnoj poziciji, u zatvorenom stanju, protok tečnosti ga pritiska na prolaz i time obezbeđuje stezanje.

Vodič za instalaciju

Prilikom obavljanja malih poslova u kući, često se ispostavlja da se zatvarači moraju postaviti na najneposrednije mesto, a kuglični ventil 1 2 matica matice bi bio idealno rešenje u ovom slučaju. Na obe strane je moguće pričvrstiti ga na cevi pomoću navrtke.

Sve što trebate instalirati

U ovom slučaju, veza se odvija u skladu sa ovom šemom - navrtka se stavlja na cev, u njega se ubacuje dihtung odgovarajućeg oblika, a zatim se spoji na vanjski navoj. U zavisnosti od proizvođača, može se razlikovati samo oblik tesnila i nekoliko malih delova.

Uputstva za povezivanje slavine sa cevovodom izgledaju ovako:

  • prvo se sama oraka stavlja na cev, zaptivku;

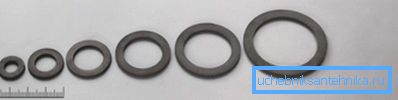

Garnitura zaptivki

Obratite pažnju! Prilikom izbora dihtunga, morate obratiti pažnju na oblik krajnjeg lica dizalice. Ako je ivica oštra, onda će se jednostavno iseći zglob, a zglob će najverovatnije protokati. U tom slučaju možete kupiti posebnu zaptivku, naročito pošto je njegova cena niska, ili koristite datoteku za odrezivanje oštre ivice.

  • ako je cev od metala, onda se njegov kraj može proširiti, rezultujuća prirubnica osigurava čvrsto stezanje kraja cjevovoda do dizalice;
  • onda se navrtka jednostavno naviše na spoljašnji navoj, Za dodatnu zaptivenost veze, preporučuje se upotreba FUM trake ili lanenog ramena (naneti na vanjski navoj);
  • Ispitivanje curenja se vrši.

To nije jedini način povezivanja, umjesto valjanja, na primjer, ako je potrebno priključiti cijev PP, možete koristiti poseban metalni kompresioni prsten. Ali generalno, princip povezivanja ostaje isti.

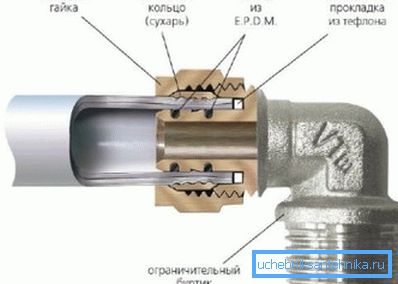

Prema ovoj šemi, dizalica je povezana sa PP cevima

Na kraju

Sa stanovišta jednostavnosti instalacije i operativnih mogućnosti, kugle sa kapuljačom jednostavno nemaju konkurenciju. Njihova upotreba omogućuje značajno olakšavanje teškog svakodnevnog života vodoinstalatera, a lakoća instalacije omogućit će ne-specijalistima da ih koriste prilikom popravke cijevi za vodu i toplotu u stanu.

Video u ovom članku prikazuje uređaj sgon pomoću kugličnog ventila američkog.
