Kugla od mesinganog mesinga sa uklonljivom montažom

Broj komunikacionih sistema u modernim stambenim zgradama je veoma visok, a neki od njih zahtijevaju instalaciju vodovoda. Jedan od važnih elemenata je slavina, koja vam omogućava da izbacite snabdevanje tečnosti. Za razliku od slavine, ovaj aparat može snabdevati samo toplu ili hladnu vodu.

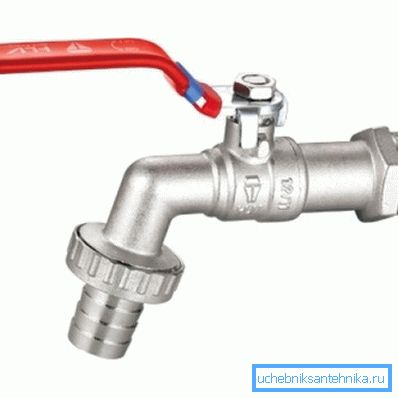

Na slici je prikazan zidni ventil sa priključkom.

Za i protiv slabog mehanizma

Posebno potražnja su slavine za vodu i toaletne slavine, čija glavna komponenta ima sferni oblik. Ovakva popularnost je prvenstveno zbog brojnih prednosti proizvoda. Međutim, zajedno sa pozitivnim aspektima treba smatrati negativne aspekte.

Lista prednosti

  • Najjednostavniji dizajn ne podrazumijeva prisustvo složenih dijelova, pa je pouzdanost proizvoda vrlo visok.
  • Niska cijena ove vrste proizvoda za sklapanje vode omogućava značajno širenje potrošačkog okruženja.
  • Zahvaljujući malom radijusu okretanja poluge, za slučaj sekunde može se izvršiti zatvaranje u slučaju nužde.
  • Kada koristite takve dizalice, možete vizuelno odrediti nivo preklapanja kanala za dovod.
  • Obim primene je prilično širok, što znači da je proizvod široko rasprostranjen.
  • Mogućnost ugradnje u ruke je dodatna prednost, jer u ovom slučaju je moguće uštedjeti finansijska sredstva.

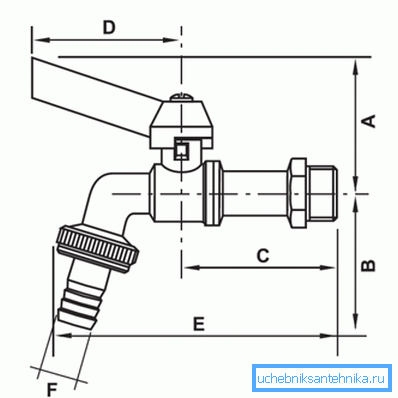

Crta proizvoda: pogled sa strane.

Neki nedostaci

  • Sa lošim kvalitetom radnog okruženja, proizvodi mogu propasti, pogotovo ako se nisu dugo okrenuli.
  • Dugotrajna izloženost rđu obično uzrokuje oštećenje površine glavnog elementa, tako da poklopac počinje da prolazi kroz vodu čak iu zatvorenom položaju.
  • Nije preporučljivo da instalirate ovaj uređaj u prostorije gde je moguće spustiti temperaturu na minus oznake.

Dodatak! Predstavljeni proizvodi imaju šupljine smeštene između tela i kugle, što dovodi do sedimentacije čvrstih čestica u ovoj zoni. Ovo stanje negativno utiče na prstenove sedla.

Opis principa rada

Svaki kuglični mehanizam ima poseban ventil u kućištu, u kome se bušilica probija. Njegov dijametar odgovara veličini priključenog cevovoda, stoga, uz puno otvaranje, ne primećuje se smanjenje propusnosti. To jest, voda teče istom brzinom i pod istim pritiskom.

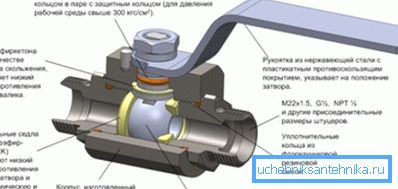

Šema za bolje razumevanje principa rada.

Prilikom otvaranja osovine rupa i cevovoda se poklapa, a nakon okretanja 90 stepeni, oblast protoka se potpuno preklapa. U ovom slučaju, barijera se pojavljuje u obliku bočnih zidova lopte na putu kretanja vode. Ako je ručica okrenuta 45 stepeni, onda će protok tečnosti biti izveden u skraćenom režimu.

Kao zaptivni sloj za razmak između kućišta i polirane površine pokretnog uređaja koriste se završni prstenovi, čije se stiskanje obezbeđuje posebnim oprugama ili spojnim vijcima.

Takvi proizvodi u uslovima života mogu se ugraditi za umivaonik. Kontrola protoka najčešće se vrši pomoću ručice.

Tehničke informacije

Da biste ocijenili proizvod, potrebno je upoznati tehničke karakteristike jednog modela popularnog proizvođača. Takav uređaj se obično koristi kao vodeni priključci koji se instaliraju na cevovode mreže za snabdevanje toplom i hladnom vodom.

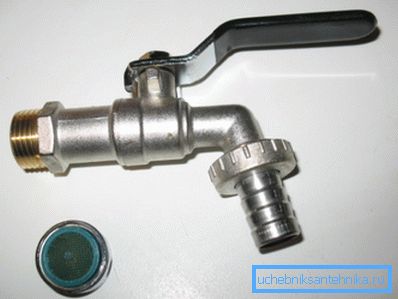

Odvojivi priključak se nalazi odmah nakon savijanja.

Što se tiče linija procesa, može se instalirati kran ove vrste na elemente koji vrše transport gasova i tečnosti. Za pričvršćivanje creva ima uklonjivu montažu. Svi proizvodi moraju biti u skladu sa tačkama navedenim u GOST 19681.

Karakteristično Indikator
Nominalni pritisak 1,6 MPa
Protok pri niskom radnom pritisku 0.07 l / s
Približan vek trajanja 20 godina
Zglobna zgloba > 0,4 MPa
Prosečan resurs 4000 ciklusa
Nominalne dimenzije ? i? jedan inč
Testni pritisak 2,4 MPa
Sila se primjenjuje na polugu

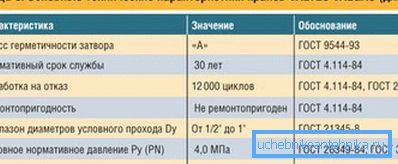

Tehničke karakteristike proizvoda koji se koriste za gas.

Proizvodi uređaja

Ovaj element vodenih armatura obično se sastoji od značajnog broja komponenata, iako je uređaj koji nije složen.

U nastavku su opisane osnovne komponente koje igraju važnu ulogu u funkcionisanju proizvoda.

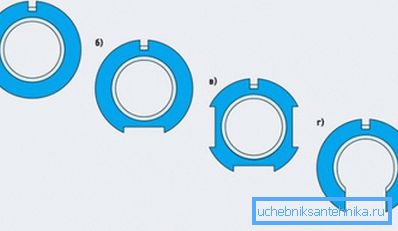

Mogući presek kuglasti ventili.
  • Stanovanje sadrži unutrašnje delove, štiteći ih od spoljašnjih uticaja. Izrađen je od niklovanog mesinga.
  • Kuglični ventil je glavni element koji se koristi za otvaranje i isključivanje protoka. Izrađen je od legure bakra sa hromiranim slojem.
  • Sedli prstenovi Proizvedeno na bazi Teflona, ​​koji dodatno uključuje ugljenik i elastomer.
  • Stock To je kinematički element koji prenosi silu iz pogonskog mehanizma.
  • Zaptivni prstenovi dozvolite da poboljšate zaptivanje. Glavni materijal je guma.
  • Anodizirani čelični priključak za crevo - Ovo je komad u obliku rukava, koji je neophodan za priključenje na cevovodni sistem.
  • Poklopac navrtke odnosi se na elemente priključka cevi navoja za primenu spiralnog prenosa.
  • Silumin ručica za poklopac sa pričvrsnim zavrtnjem omogućava vam da izvršite osnovne radnje na preklapanju vode.

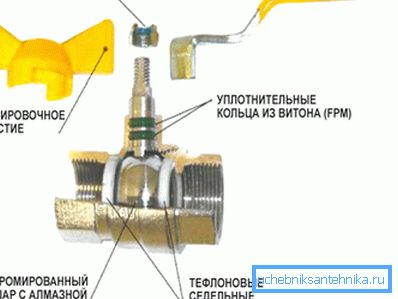

Demonstracija glavnih komponenti dizajna.

Napomena! Zajedno sa ovim proizvodom, obično se isporučuje specijalni ABS plastični raspršivač. Sam materijal je smola otporna na mehanička oštećenja.

Ukupne dimenzije

Da bi se bolje razumeli parametri, predloženo je da se pogleda posebna tabela, u kojoj se daju osnovni podaci za modele spojnica lopte. Veličina navoja obično se označava kao frakcija, ali u ovom slučaju sečica je izostavljena.

Tema Udaljenost u milimetrima
Sa ivice ručke na centralnu osu ventila Od dna mlaznice do centralne ose Sa vrha drške do centra kanala
1 2 56 48 49
3 4 56 57 52

Upute za instalaciju

  • Spajanje proizvoda sa cevima treba izvršiti upotrebom fluoroplastičnih materijala za sabijanje, kako bi se poboljšali performanse zatezanja.
  • Prilikom instalacije nije preporučljivo koristiti ključeve za cijevi tipa poluge koje pripadaju kategoriji iznad drugog broja. Uticaj se dozvoljava direktno na šesterokutu mlaznice.
  • Pričvršćivanje fleksibilnih creva na fitinge treba vršiti pomoću tradicionalnih prirubnica za vijke. Upotreba različitih vrsta žica u ovom slučaju nije dozvoljena.
  • Instaliranjem ventila ne možete premašiti maksimalni obrtni moment. Za proizvode sa navojem? - 30 Nm, a za navojnu vezu u koracima? - 40 Nm.

Preporuke za upotrebu

  • Proizvodi se moraju koristiti u određenim uslovima pritiska i temperature. Ovi podaci obično se pominju u opisu tehničkih karakteristika proizvoda.
  • Ne upravljajte uređajem ako je matica koja fiksira ručicu u oslabljenom stanju. Inače, zaliha može propasti.

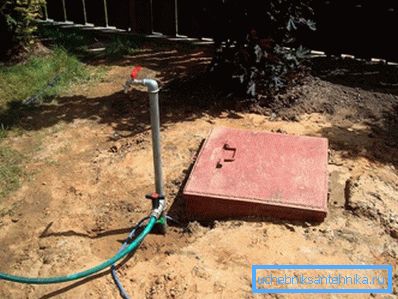

Demonstrirana krana montirana na ulici.

Moguće greške

Najčešće je curenje u sklopku, što je prvenstveno zbog lošeg zaptivanja zgloba tokom instalacije. Problem možete rešiti zamjenom pečata, ali moraće da se rastavi.

Propuštanje tečnosti može se desiti i ispod maticne navrtke. U ovom slučaju može se pretpostaviti da je tesnila zaptivena. Nakon zamene, proizvod obično funkcioniše normalno.

Ako se izlazi direktno ispod stabljike, onda sa velikom vjerovatnoćom možemo govoriti o habanju kutije za punjenje, što znači da će biti potrebna potpuna zamjena dizalice.

Prevoz i skladištenje

  • Proizvodi ovog tipa treba čuvati u ambalaži u kojoj su isporučeni na tržištu potrošača. Glavni uslovi koji zahtevaju usaglašenost su predstavljeni u paragrafima GOST 15150.
  • Što se tiče transporta gotovih proizvoda, treba ga izvesti u strogoj saglasnosti sa istom tehničkom dokumentacijom kao u prethodnom paragrafu.

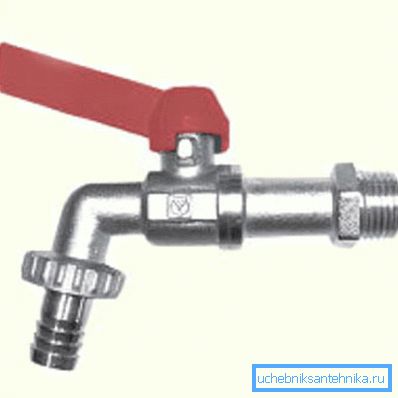

Predstavljena slavina sa navojnom vezom?

Kao zaključak

Iznad je predstavljeno uputstvo za upoznavanje sa činjenicom da su takve slavine za analizu tečnosti iz sistema vodosnabdevanja i drugih komunikacionih mreža. Prilikom prodaje obično naznačenih simbola. Primer: KV 15 DN15. To znači da se nudi poseban tip slavine za vodu sa nominalnim prečnikom od 15 mm. Ostali detalji se ogledaju u video zapisu u ovom članku.
