Kran za manometar - karakteristike i svrhu ovog tipa uređaja

Manometarska slavina je važan element bilo kog sistema u kojem je neophodno stalno praćenje pritiska radnog medija. Ovaj element se razlikuje od konvencionalnih ventila i vrši nekoliko drugih funkcija. U ovom članku razmatramo glavne dizajnerske karakteristike ove grupe proizvoda, njihovu primjenu i osnovne zahtjeve za čvorove.

Na fotografiji: posebna karakteristika dizalica za manometre je prisustvo platforme za ugradnju mernog uređaja, može imati različite veličine i konfiguraciju

Obim primene

Takvi projekti se koriste prilično široko, ali najčešće se koriste u sledećim slučajevima:

Na kotlovima za grejanje Ovakav tip konstrukcije karakteriše povećan nivo opasnosti, pa je kontrola pritiska od najvećeg značaja. Korištenje trosmerne dizalice olakšava rad
Na komunikacionim mrežama Ako je glavni instrument za mjerenje pritiska postavljen stacionarnom, onda je kontrolni instrument sa kojim se podaci upoređuju sa glavnim indikatorima. Ova opcija ne samo da vam omogućava kontrolu očitavanja, već ako je potrebno, privremeno koristite merač manometra kao glavnu
Za čišćenje sifonske cijevi Da biste izvršili ovaj periodično neophodan događaj, najlakši način je da instalirate kran na koji možete staviti sve potrebne instrumente i probiti sifonsku cev
Za periodičnu inspekciju Još jedan slučaj upotrebe - ako nije potrebno periodično praćenje očitavanja, ali s vremena na vreme i dalje morate ukloniti podatke, kran će biti najjednostavnije rješenje.

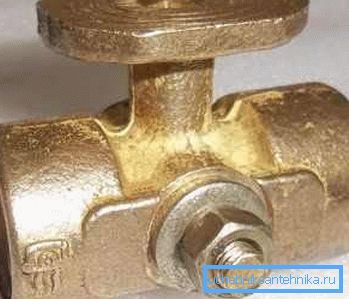

Izdržljiv i pouzdan kran 11b18bk - upravo to što vam je potrebno kada radite u teškim uslovima uz povišene temperature

Dizajn funkcije

Vredi napomenuti da svi takvi čvorovi proizvedeni u našoj zemlji moraju da budu u skladu sa standardima GOST-a, izbor specifičnog regulatornog akta zavisi od modifikacije čvora. Ako prodavac ima dokumente koji potvrđuju poštovanje standarda, onda je kran pouzdan i može se koristiti skoro svuda. (Pogledajte i članak Vodovodne cevi: karakteristike.)

Princip rada

Trostrani kuglični ventil za manometar ima sledeće odredbe:

  • Na prvoj poziciji, mjerni dio merača je povezan sa radnim medijem unutar cjevovoda. To jest, u ovoj poziciji i merenju indikatora, stoga je moguće nazvati radom, sve je jednostavno: kada se dobiju potrebni podaci, potrebno je promijeniti položaj na jedno od slijedećih.
  • Druga pozicija - isključivanje iz radnog okruženja, merni uređaj je povezan sa ambijentalnim vazduhom.. U ovom slučaju, očitavanje treba da bude 0, ukoliko to nije slučaj, onda manometar nije uspio. U ovom položaju, sistem se većinom nalazi.
Bolje je kupiti slavine sa ručkom - vrlo je lako odrediti u kojoj je poziciji čvor trenutno, što je posebno važno za one koji čine ruke s vlastitim rukama i nemaju odgovarajuće kvalifikacije
  • Na trećoj poziciji, mjerna jedinica je izolovana iz oba radna komunikacija i iz vanjskog vazduha, ali sistem međusobno djeluje sa vanjskim okruženjem, što omogućava čišćenje sifonskih cijevi u manometrima. Ova funkcija je posebna i teško će je koristiti u normalnim uslovima (naročito zato što su uputstva za izvođenje radova veoma komplikovana).
  • Kran ima četvrtu poziciju, ne radi i koristi se samo pri spajanju ili odvajanju manometra. Može se reći da je ovo položaj montiranja.

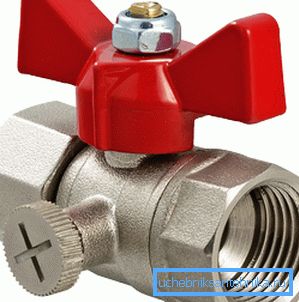

Kuglični ventili su najpopularniji i popularniji danas, zbog niskih troškova

Savjet! Da bi se temeljno razumeli odredbe, specijalista to mora uraditi po prvi put, ko će pokazati tačan niz akcija.

Kriteriji za izbor

Ako želite sami da kupite slavinu za merač pritiska, onda morate pratiti nekoliko važnih preporuka:

  • Potrebno je znati svrhu upotrebe i karakteristike rada: približni pritisak u sistemu, priroda medija (gas, tečnost, itd.), Temperaturni opseg rada. Sve ovo vam omogućava da izaberete opciju koja najbolje odgovara vašim potrebama.
  • Takođe je veoma važno kupiti kvalitetan proizvod, čije karakteristike čvrsto zadovoljavaju najviše zahteve. Tipično, telo je napravljeno od čelika ili mesinga, njegova debljina bi trebala biti prilično velika - to ukazuje na pouzdanost lokacije i njegovu otpornost na stres. Cena je indikator kvaliteta, ne bi trebalo da dobijete najbolje budžetsko rešenje, jer najčešće njegove karakteristike nisu veoma dobre.

Obratite pažnju! Neki sistemi zahtevaju nestandardne uređaje tipa, mogu se kupiti od specijalizovanih kompanija. Po pravilu, u takvim slučajevima, svi potrebni parametri se određuju u fazi projektovanja, što vam omogućava da brinete o naručivanju potrebnih čvorova unapred.

Masivno telo sa debelim zidovima ukazuje na visoku pouzdanost dizalice
  • Drugi veoma važan parametar je način pričvršćivanja, najčešće se koristi navojna veza cevi, ali parametri mogu biti različiti. Na primjer, s jedne strane može biti spoljni navoj, a s druge strane, unutrašnja nit, sve ovo treba unapred predvidjeti, tako da ne morate ponoviti sistem ili vratiti i zamijeniti sklop. Pored toga, ne zaboravite na parametre nit - oni mogu biti različiti.
  • Konačno, poslednji važan faktor je vrsta krana. Ovdje možemo razlikovati dvije glavne opcije - klasična lopta, koja pruža visoku pouzdanost, jednostavnost i nisku cenu, a još napredniji taster koji se, iako vrijedi više, odlikuje jednostavnim radom.

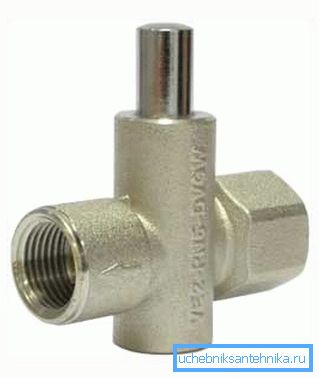

Razlika između dodira dugmeta je da manometar uklanja pritisak sa sistema samo kada se pritisne dugme, au nekim drugim momentima se isključuje

Zaključak

Ventili za merač pritiska važan su element sistema koji omogućavaju praćenje performansi glavnih mjernih jedinica. Video u ovom članku će detaljnije reći neke važne tačke.
