Kran za grejanje radijatora: kugla, konusni uređaji, kran

Ako planirate da počnete popravku cijevi ili baterija samostalno, onda je neophodno razumjeti koje slavine raditi na radijatorima. Prisustvo pravilno izabranih i efikasno funkcionisanih zapornih ventila dozvoljava ne samo isključivanje uređaja za grijanje radi popravke i održavanja, već i regulisanje količine rashladne tečnosti koja ulazi u baterije.

U našem članku ćemo pričati o tome na koje se dizalice može montirati i opisati njihove ključne karakteristike.

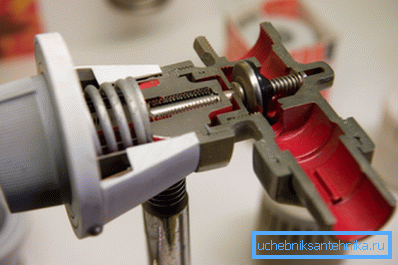

Za kontrolu rada sistema grejanja koriste se različiti ventili i ventili.

Uređaji za zaključavanje

Lopta

Dizalice koje se koriste za ugradnju u sistem grejanja u sobama treba podeliti u dve grupe - zaustavljanje i kontrolu. Ova podela je u velikoj meri proizvoljna, s obzirom na to da vam shutdown ventili omogućavaju prilagođavanje kretanja tečnosti za hlađenje. Naravno, u ovom slučaju, preciznost podešavanja je prilično niska, ali je moguće isključiti bateriju iz izvora vode.

Ball Design

Najjednostavnije i najčešće korišćene varijante dizalica su kugle:

  • Kuglični ventil je dizajniran da isključi radijator. Njegov dizajn omogućava uređaju da se montira bilo na otvorenom ili u zatvorenom položaju, tako da se podešavanje odvija sasvim po principu "postoji toplota - nema toplote".

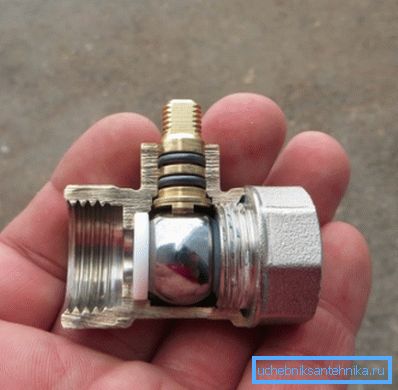

Kuglični ventili za radijatore pružaju dvosmerno podešavanje

Obratite pažnju! U principu, ventil se takođe može fiksirati u međuslojnoj poziciji, ali onda se njegova brzina habanja povećava mnogo puta zbog trenja čestica suspendovanih u vodi protiv elementa za blokiranje. Zato je bolje to ne raditi bez ekstremne nužnosti.

  • Blokiranje protoka rashladne tečnosti se vrši usled kretanja metalne kugle sa rupom koaksijalno sa klirencem cijevi. Kada okrenete ručicu krana u akciju dolazi šipka, koja okreće sferu unutar tijela, čineći rupu u njoj s lumenom cevi.
  • Po pravilu, delovi dizalice izrađeni su od čelika, bronze ili mesinga. Fluoroplastične zaptivke su odgovorne za zaptivanje spojeva i zapornih delova, koji se, ako je potrebno, mogu zameniti sopstvenim rukama.
  • Pristupanje radijatoru se vrši ili uz konvencionalnu orah, ili uz pomoć "američkog".
Dizajn lopte sa Amerikancem

Koničan

Za razliku od kugličnih ventila, konusni ventili omogućavaju lakše regulisanje protoka hladnjaka. Ovo je predviđeno karakteristikama njihovog dizajna:

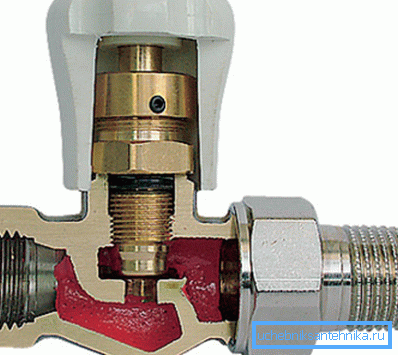

Sekcioni uređaj
  • Element za zaključavanje je konusna šipka, na površini od koje se navoji nanosi.
  • Kada rotiramo zamajac, štapić se pomera duž navoja, kreće se u vertikalnu ravninu.
  • U najnižem položaju, lumen cijevi se potpuno preklapa. Stezanje preklapanja obezbeđuju elastični blokovi koji se stavljaju na prstenaste žlebove stabljike.
  • Podizanjem brave, otvorimo lumen i rashladna tečnost počinje da teče u radijator.

Obratite pažnju! Podešavanje unutrašnje klime može biti samo približno, smanjujući ili povećavajući količinu tople vode u svakoj bateriji.

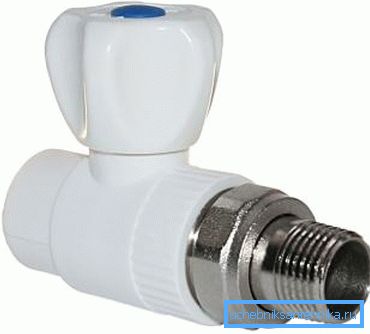

Model u slučaju polipropilena

U praksi se najčešće koriste bronzane ili mesingane konusne slavine za radijatore za grejanje: samo sistemi su kompletirani polipropilenom, a neke od cevi u kojima su takođe napravljene od plastike. To je zbog relativno niske čvrstoće i otpornosti na habanje polimera u poređenju sa legurama vodovoda.

Sa druge strane, polipropilenske slavine za radijatore koštaju malo manje, pa se u uslovima budžetskog deficita mogu koristiti.

Kran Mayevskog

Kada se rashladno sredstvo ulije u sistem grejanja, vazduh ulazi sa vodom ili antifrizom.

Da biste je uklonili, koristite specijalne uređaje - takozvani Mayevsky slavine:

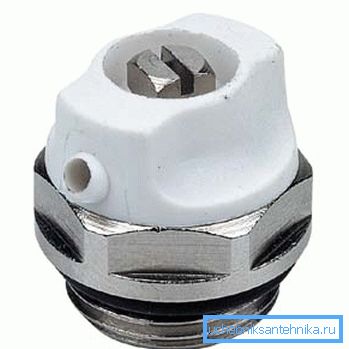

Vazdušni ventil
  • Dizajn takvog proizvoda je sasvim jednostavan: zasniva se na steznoj bravi ugrađenoj u kućište sa navojem radijatora.
  • Štap se pokreće ili sa šrafcigerom ili sa posebnim ključem, otvarajući lumen cijevi u sedlu.

Obratite pažnju! Ako je moguće, kupite ventile za odvijač, jer ćete redovno izgubiti ključ, što nije iznenađujuće - morat će ga koristiti jednom ili dva puta godišnje.

  • Treba imati na umu da je kapacitet takvog krana malen, tako da ga, na primer, ne treba stavljati na ekspanzioni rezervoar: potrebno je da odvodite višak vazduha oko sat vremena. U takvoj situaciji, pogodniji je konvencionalni ventil ili vodeni ventil sa izlivom prema gore.

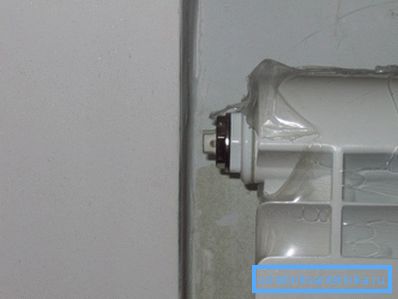

Slika ugrađenog ventila

Kontrolni ventili

Princip rada

Kutija za podešavanje radijatora grejanja je uređaj koji vam omogućava da automatski kontrolišete kretanje tečnosti za hlađenje.

Dizajn takvih proizvoda je prilično komplikovan, ali oni takođe rade mnogo efikasnije od ventila za ručno podešavanje:

  • Za percepciju spoljne temperature zadovoljavaju se mehovi - kontejner napunjen tečnom ili gasom. Kako temperatura raste, meh proširuje, utičući na sklop regulatora.

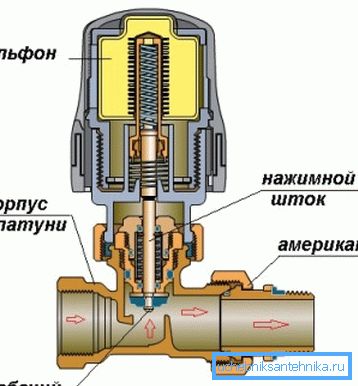

Dizajn Thermohead

Obratite pažnju! Cena tekućih i gasnih uređaja je približno jednaka, ali karakteristike rada su različite. Dakle, modeli gasa reaguju brže do promjena temperature, a tečni modeli preciznije prenose efekat na protok tečnosti.

  • Prošireni miks pritisne na stub ventila, koji pada i postepeno zatvara sedište ventila kroz koji vruća voda ulazi u bateriju.
  • Kada se ohladi, primećuje se suprotna situacija: stub se podiže, a lumen sedla proširuje.

Stepen inicijalne kompresije mehala koje smo postavili, bilo podešavanjem željene vrednosti temperature na digitalnom displeju, ili okretanjem dugmeta za mehaničko podešavanje. Takođe je moguće povezati termalni ventil sa vanjskim senzorima - u ovom slučaju, kretanje štapa nije kontrolisano miksom, već servo pogonom pod dejstvom električnog ili hidrauličnog sistema.

Instalacija termostatskog ventila

Među specijalistima, pitanje da li je neophodno instalirati slavine na radijatorima praktično nije diskutovano. Čak i instalacija jednostavnog kugličnog ventila pruža niz prednosti i dostupnost visokokvalitetnog termostata - i još više. Međutim, instrukcija savetuje prilikom instalacije takvih uređaja da prate više pravila:

Primer pravilne instalacije proizvoda
  • Prvo, morate odabrati odgovarajuću modifikaciju ventila. Za sisteme sa jednim cevima koristimo proizvode poput RTD-G, za dvocevne - RTD-N.
  • Drugo, pre postavljanja slavina na radijatore, proveravamo smer kretanja tečnosti (označeno strelicom na tijelu). Ako zbunimo, uređaj će raditi onako kako želite, baš onako kako nam je to potrebno.
  • Treće, termostatsku glavu postavimo pravougaono na ravninu baterije tako da tok toplote ne utiče na njegovo funkcionisanje.

Kako je regulisati radijatore sa dizalicama je i prilično jednostavno pitanje:

  • Nakon ugradnje ventila na radijator, provjeravamo stezanje i vraćamo rashladno sredstvo u sistem.
  • Koristeći ručicu ili točkić, podesite prosečnu temperaturu..
  • Posle oko sat vremena podešavamo podešavanje ventila prema vašim osećanjima i proveru pomoću termometra u sobi.
  • Po potrebi ponovo ponovite podešavanje., međutim, to obično nije potrebno.

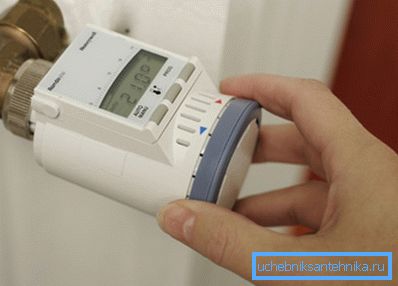

Podesite sistem okretanjem ručke

Posle toga, obično je neophodno ometati rad uređaja ne više od jednom mesečno - sa iznenadnim promjenama vanjske temperature.

Zaključak

Nemoguće je reći koja su krana za radijatore bolja. Ponekad je dovoljno ugraditi običan kuglični ventil u sistem, a ponekad i za osiguranje udobne mikroklime na svakom radiatoru potrebno je ugraditi termostatski ventil koji reguliše temperaturu u automatskom režimu.

Možete saznati više o vrstama upotrebljenog pribora i njegovoj upotrebi u uređivanju sistema grejanja ako pažljivo pregledate video u ovom članku.
