Kran-spojnica: ručno za ugradnju, rad i popravku

Spojni ventil DN15 dizajniran za priključak na cev od pola inča je prilično univerzalni uređaj. Obezbeđuje dovoljnu zaptivnost prekrivanja kanala, a ako je potrebno, lako se otvara i omogućava vam da kontrolišete protok tečnosti ili gasa u cevovodu.

Međutim, upotreba takvih dizalica ima niz nijansi, a stoga ćemo donijeti neke korisne savjete.

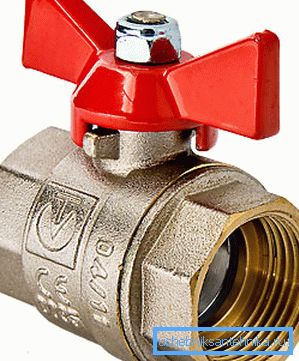

Deo koji se koristi u raznim cevovodima

Dizajn proizvoda

Gasni ventil sa spojnicom, kao i proizvodi namijenjeni za vodovodne cijevi, cijevi za gorivo i druge komunikacije, ima prilično jednostavan dizajn. S jedne strane, pojednostavljuje proces proizvodnje proizvoda (odatle i sasvim pristupačna cena), a s druge strane povećava pouzdanost rada ove jedinice.

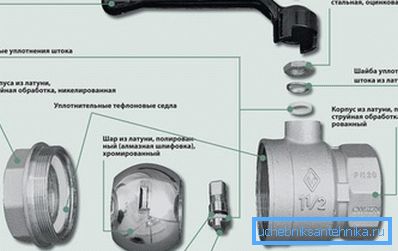

Interni uređaj proizvoda

Glavni elementi sistema su:

  • Telo proizvoda je fragment cevi odgovarajućeg prečnika sa ekspanzijom, unutar koje se nalazi mehanizam za zaključavanje. Presek krana je obično fiksiran u oznaci: na primjer, kuglični ventil DN 65 je pogodan za ugradnju na cijevi prečnika 2? u.
  • Zaptivke - prstenovi od specijalnog oblika od Teflona ili drugog polimera, koji obezbeđuju zaptivanje kanala kada je mehanizam u zatvorenom stanju.

Obratite pažnju! Prisustvo odgovarajućih pečata je odlučujući faktor koji obezbeđuje uspeh tokom popravki. Dakle, kad god je to moguće, prilikom kupovine dizalice vredi kupiti set takvih dijelova, pošto se najbrže obuče.

  • Kugla za vijke je metalna sfera sa skoro rupom, koja u stvari prolazi kroz sadržaj cijevi. Treba napomenuti da GOST na kugličnom ventilu obezbeđuje prisustvo oba prolaza (prečnik rupe odgovara prečniku cevi) i konusni prolaz. Prilikom izbora modela za instalaciju, vredi dalje razjašnjavanje ove funkcije.
  • Rod, kontrolišući kretanje sfere za zavrtnje.
  • Ručka koja se koristi za otvaranje i zatvaranje slavine. U zavisnosti od modela, uređaj može biti opremljen i standardnim leptirskim kranom i ručkom koja omogućava kontrolu strukture sa manje napora.

Ovaj sistem funkcioniše prilično jednostavno: kada okrenete dugme, kugla se okreće, a lumen rupa u sferi je poravnat sa lumenom cevi. Što je veći deo ove kombinacije, veći je sadržaj glave.

Spojni kuglični ventil 6x16 ugljenik, izrađen je, kako to proizilazi iz oznake, od ugljeničnog čelika

Rad krana

Metode izbora i instalacije

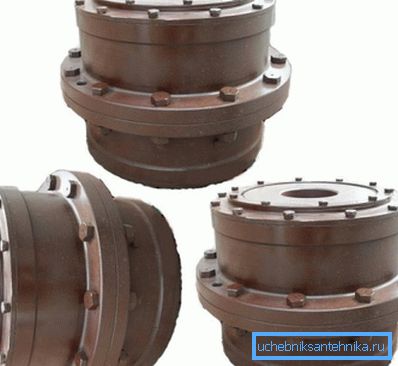

Zupčaste spojnice (na slici) su pogodne za ovu temu samo u ime. Ali ne nauči se zbuniti - detalji za kran su preveliki!

Pre nego što kupite i instalirajte takav proizvod, morate razumjeti celu listu parametara.

U nastavku damo preporuke koje će vam omogućiti da izbegnete probleme koji se odnose na izlazak dizalice tokom rada.

  • Prva stvar na koju treba obratiti pažnju je dizajn veze. Prema rečima stručnjaka, tip napetosti pruža veću zapreminu od kutije za punjenje, jer daje prednost takvim proizvodima.
  • Zatim pogledajte prečnik. Važno je da se delovi samog ventila i cevi savršeno podudaraju, tako da pažljivo proučavamo označavanje. Dakle, za tri-inčni cevovod izaberite spojnicu DN80.

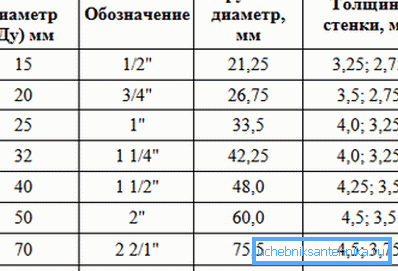

Prevodni sto DU u inčima i milimetrima
  • Sledeća vrsta je nit. U prodaji možete pronaći modele sa bilo kojim kombinacijama spoljašnjeg i unutrašnjeg sečenja (sklopka-sklopka, spojnica, sindikata), tako da je vrlo važno unaprijed razmišljati o tome koji model nam je potreban.

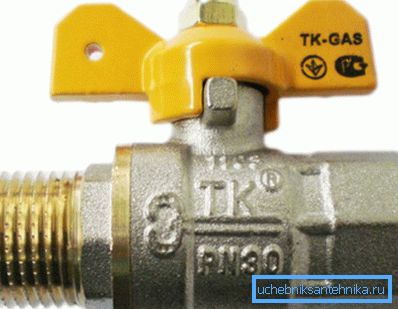

Dizajn
  • Konačno, na nekim proizvodima je naznačen prioritet pravca toka vode. Ako ste izabrali takav ventil, onda ga treba postaviti u skladu sa oznakom: na taj način će rad brave biti pouzdaniji.
  • Na kraju, vredi pogledati olovku. Njegova veličina bi trebalo da omogući bez opstrukcije da potpuno otvori i zatvori slavinu, tako da je u tesnim prostorima (na primer, u sanitarnoj kutiji) bolje koristiti ručice leptira.

Proizvodi za cijevi tipa sklopke sastavljeni su svojim rukama bez teže nego bilo kojeg drugog:

  • Na navoj navijanja navoja vodovoda, obezbeđujući zaptivnu vezu.
  • Montira se dizalica, ručno pričvršćavamo pričvršćivanje.
  • Zatim konačno zategnite vezu pomoću podesivog ključa, nakon čega provjeravamo tišinu.

Obratite pažnju! Nije potrebno zategnuti cijelu dužinu cijevnog navoja, jer u nekim slučajevima to može dovesti do uništenja spoja pod prekomernim opterećenjem.

Samoprijavljivanje

Jedna od neprijatnih karakteristika dizajna spojnica je kompleksnost njihove popravke. Međutim, ako znate kako (i imate rezervni set zaptivnih prstenova na ruci), onda možete i popraviti trostrani ventil sa prilično muhastim mehanizmom.

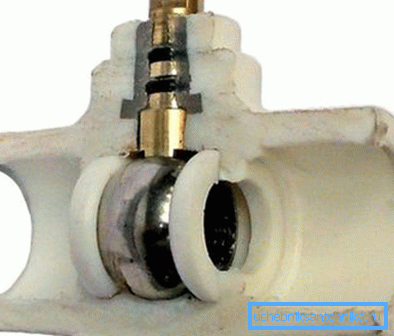

Foto sistem u sekciji

Uputstvo je:

  • Mi rastavljamo proizvod, jer će popravku zahtijevati složene manipulacije. Ako imamo pravilno postavljen kuglični ventil, kvačilo bi trebalo da popusti bez napora i oštećenja.
  • Isključite bravu držača, a zatim je uklonite sa šina.
  • Korišćenjem podesivog ključa, odvijte samu tijelo ventila. Ovde morate biti oprezni, jer će napor biti potreban mnogo, ali ne bi trebalo da ošteti nit.

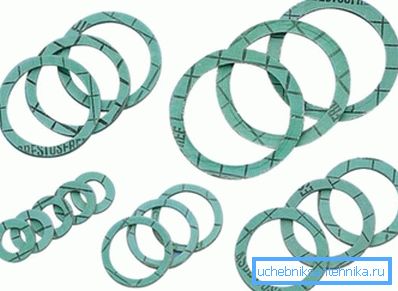

Polimerski zamjenski prstenovi
  • Izvadimo sferu i zaptivne prstene, nakon čega pažljivo ispitujemo sve detalje.
  • Ako lopta nema oštećenja, onda se proizvod može popraviti. Da bismo to uradili, zamijenimo prstenove, instaliramo nove Teflonske brtve odgovarajućeg prečnika.

Obratite pažnju! U nekim slučajevima, sama zamjena zahteva samu loptu, ali obično stanje tela takođe ostavlja puno po želji. Zato je neophodno instalirati novi proizvod sa adekvatnom maržom sigurnosti.

  • Izvođenje operacija u obrnutom redosledu, montiramo kran i instaliramo ga na svoje mesto. Kontroliramo kvalitet radova tako što provodimo isporuku vode.

Zaključak

Ne samo profesionalni vodoinstalater može izabrati, instalirati i čak popraviti kontinualni loptasti ventil sa kugličnim ventilom. Ako proučite gore navedene preporuke, kao i pogledajte video u ovom članku, onda će svaki majstor koji ima veštinu i strpljenje, nositi ovaj zadatak.
