Kran sa prirubnicom: tipovi, primena, mogućnosti instalacije

Kako su ventili montirani na prirubnicama? Kada je opravdano koristiti ih u inženjerskim komunikacijama? Postoje li neke suptilnosti u postavljanju ovih elemenata ventila? Pokušajmo odgovoriti na ova pitanja.

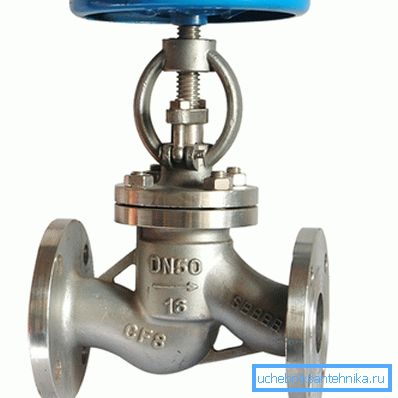

Naš junak je ventil za čeličnu prirubnicu.

Klasifikacija

Prvo ćemo shvatiti koji su prirubni ventili.

Uređaj

Usput, u kojoj se voda preklapa, mogu se razlikovati četiri klase ventila.

  1. Screw. Ventil je pokretno fiksiran na navojnu šipku, koja se pritisne prema sedištu u kućištu ventila. Tvrdoća je osigurana punjenjem gotovih kutija. To je zaptivna podmetačica koja se vuče na telo pomoću navrtke za kapu ili para vijaka. Ovaj tip ventila ima niz specifičnih nedostataka:
    • Oni mogu proći vodu samo u jednom pravcu. Protočni protok nije samo nepoželjan: opasan je, jer može dovesti do prekida ventila sa pratećim hidrauličnim čekićem.
    • Imaju visoku hidrauličnu otpornost zbog složenog oblika i relativno male veličine rupe u sedlu.
    • Oni zahtevaju periodično pakovanje žleba, koja se proizvodi ne samo uz aktivnu upotrebu ventila, već i kada je u stanju mirovanja.
    • Gumene ili paronitske zaptivke troše se tokom rada i takođe zahtevaju periodičnu zamenu.

    Napomena: pesak ili šarž uhvaćeni ispod ventila često dovodi do potpunog ili djelimičnog uništavanja zaptivke. Njeni resursi smanjuju i okruženje visoke temperature.

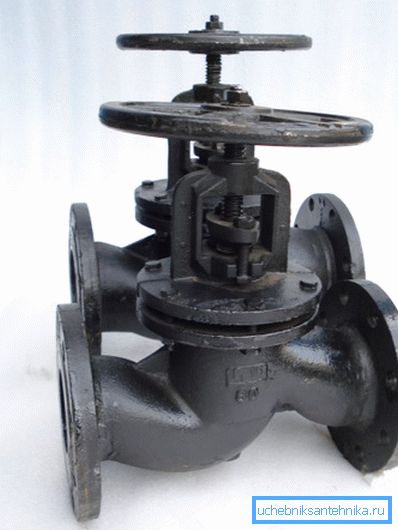

    Na fotografiji - ventil sa lijevim gvožđem.
    1. Cork. U njima protok blokira konusni zatvarač sa skoro rupom. Bez tipičnih problema, to nije učinjeno ovde.
      • Sa velikom veličinom ventila (na primjer, DU65), okretanje utikača zahtijeva znatan napor: otpor povećava proporcionalno povećanju kontaktnih površina utikača i kućišta.
      • U tom slučaju je potrebno periodično pakovanje žlezde.
      • Shiberny. Njihov uređaj je bliže ventilu nego na ventilu: navojna šipka smanjuje konični ventil između dva ogledala (prstenaste brtve u bronzi). Često se koriste umesto žlezda trajni gumeni ili polimerni zaptivači; jedini značajan problem je neoperabilnost ventila tokom zagađenja čvrstih sedimentnih ogledala.
      • Lopta. Kugla od mesinga ili nehrđajućeg čelika sa skoro rupom rotira u kućištu ventila kada je ručica okrenuta. Fiksira ga par prstenastih sedlova napravljenih od Teflona ili Teflona; Zaptivka istog materijala zapečaće stub.

      Kuglični ventili su najefikasniji, praktičniji, izdržljivi i bezbedni; istovremeno, cijena kugličnog ventila se malo razlikuje od drugih struktura iste veličine.

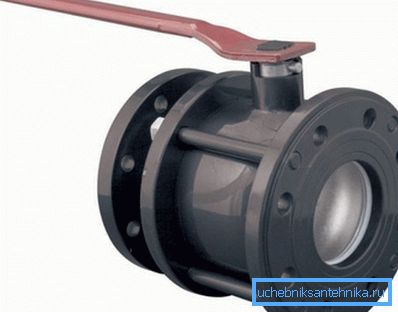

      DU kuglični ventil 65.

      Sreda

      Većina prirubničkih ventila za cijevi koje nudi tržište su orijentisane za korištenje u vodovodnim i grejnim sistemima.

      Međutim, možete pronaći i rješenja za druga radna okruženja.

      • Prirubnice sa plinskim kuglicama imaju poboljšani kvalitet površine lopte, što sprečava najmanju curenja. Po pravilu su označeni žutim olovkom.

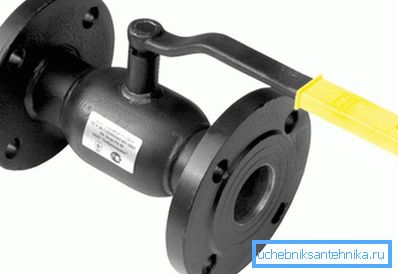

      Gasni ventili su obeleženi žutom bojom.

      Zanimljivo: uputstva proizvođača obično dopuštaju upotrebu gasnih ventila u cevovodima koji transportuju ne samo gas nego i vodu, naftne derivate i paro sa temperaturama do 150 C.

      • Loptasti ventil sa lopaticama koristi otporne teflonske prstenove otporne na toplotu, omogućavajući da radi u okruženju sa temperaturama do 250 C.

      Funkcionalnost

      Većina prirubničkih dizalica pruža samo jednu mogućnost - da potpuno isključe struju medija kroz cevovod.

      Međutim, postoje više egzotičnih opcija.

      • Kontrolni ventil sa prirubnicom za prirubnicu omogućava vam da gasite cevovod, glatko mijenjate krst. Ključna razlika između regulacionih ventila i konvencionalnih kugličnih ventila je u obliku rupa u kugli za zaključavanje: nije napravljena okruglog, već ovalna ili složena.
      • Trosmerni kuglični ventil takođe se razlikuje u obliku zareza: u ovom slučaju je napravljen ugaoni, što omogućava realizaciju principa ili-ili. Protok vode iz cevovoda broj 1 usmeren je na cev broj 2 ili broj 3.

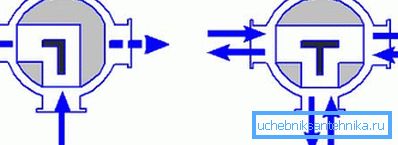

      Sa desne strane je još egzotičnija šema. Ventil omogućava povezivanje bilo koje dve ili sve tri grane.

      Veličine i primjena

      Veličine svih prirubničkih ventila proizvedenih od strane domaće industrije uzimaju se prema GOST-u pod brojem 28343-89.

      Zabrinjeno: u principu, dimenzije prirubnica, uključujući i ventile, regulišu posebnim standardom - GOST 12815-80. Međutim, ovaj dokument u potpunosti duplira raspon veličina iz GOST 28343-89.

      Ove dimenzije datiramo u milimetri i inčima.

      Uradi Veličina u cm
      10 3/8
      15 1/2
      20 3/4
      25 1
      32 1 1/4
      40 1 1/2
      50 2
      65 2 1/2
      80 3
      100 4
      150 6
      200 8
      250 10
      300 12
      350 14
      400 16
      450 18
      500 20

      Koje dimenzije cjevovoda opravdavaju upotrebu prirubnih ventila za ugradnju sistema grejanja ili snabdevanje vodom sopstvenim rukama?

      Prema autoru - počev od DU40. Bolje je zamijeniti prirubnički kuglični ventil DN25 ili DN32 pomoću ventila spojnice: navoj ove veličine može se ručno sječiti s cijevnom pločom, ali prirubnica će morati biti zavarena, što je često problematičnije i zahtijeva kompletno odvodnjavanje cjevovoda.

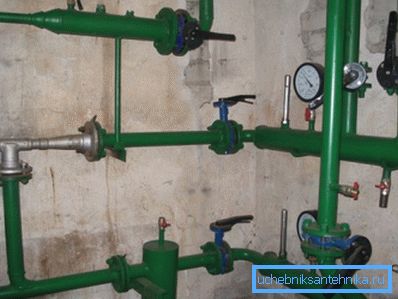

      Lift čvor. Ventili od malih prečnika - spoj.

      Istovremeno, sa velikom veličinom navoja, čak i pokušaj pomeranja zaporne matice na sgone zahtijeva ogromnu količinu napora. Mnogo je lakše demontirati ili zamijeniti prirubnički kuglični ventil DU80 nego za demontažu spoja sa navojem istog prečnika.

      Nijanse: za razliku od navoja, prirubnica ne zahtijeva postavljanje pojačavača i može se koristiti u uslovima nedostatka dužine ravnog dijela cjevovoda. Međutim, demontaža malih prirubničkih spojeva pričvršćenih čeličnim vijkom nije za slabe srce. Po pravilu, vijak je lakše odrezati od odvijanja.

      Montaža

      Mali trikovi montažne prirubnice.

      • Paronitske brtve se obično koriste za zaptivanje. Međutim, mogu ih zameniti samo-rezbarenim iz stare kamere. Ne zaboravite da ostavite jezik na ivici zaptivke, što će vam omogućiti da ga dobijete između prirubnica.

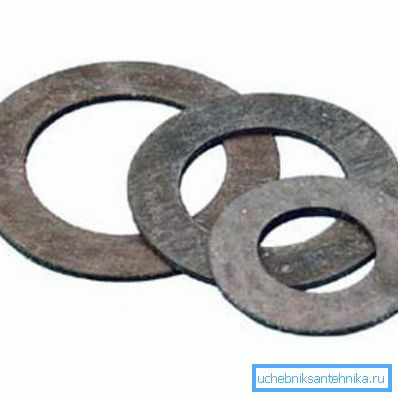

      Za zaptivanje prirubničkih priključaka koristimo paronitne brtve - čvrstu gustu otpornu na toplotu.
      • Da bi se izbegle izobličenja, prirubnica prelazi ukršteno, jedan ili dva obrtanja ključa u isto vreme.
      • Vijake treba postaviti sa jedne strane prirubnice. U slučaju da je njena ravnina horizontalna, vijci se naviše na vrhu. Lakše je uništiti orasi; Pored toga, padanje sa visine svetlosne oraha manje je verovatno da će povrediti osobu ispod.

      Zaključak

      Nadamo se da će nam malo površno poznavanje cele klase ventila i fitinga pomoći čitaocu u odabiru rješenja za svoje projekte. Video u ovom članku, kao i obično, sadrži dodatni materijal. Successes!
