Kran 3-3. pluta i vrste lopte. primjena u sistemima toplotno

U ovom članku moramo shvatiti koji je trosmerni ventil i za koje svrhe se može koristiti u savremenim vodovodnim sistemima. Pored toga, upoznaćemo se sa tipičnim problemima ovih dizalica o grejanju u kućama starog skladišta i saznati šta ih može zameniti prilikom popravka dovodne cevi do radijatora.

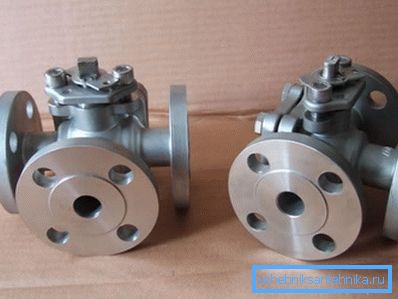

Moderni prirubljeni trekhodoviki.

Šta je to

Trodimenzionalni ventil je sasvim predvidljivo različit od običnog ventila prisustvom ne dva, već tri zaključka.

U ovom slučaju, zaključci mogu biti veoma različiti:

  • Navoj (kvačilo);
  • Prirubnica;
  • Collet (brzo stezanje);
  • Na kraju, zaključak može i predstavlja drenažu za otpuštanje radnog okruženja.

Funkcionalnost proizvoda je takođe očigledna: ona vam omogućava da konfigurišete inženjerski sistem sa maksimalnim raznovrsnim pravcima kretanja radnog okruženja. U zavisnosti od položaja dizalice u njenom slučaju, može se kreirati kratkospojnik između dve ili tri grane. Naravno, ovakvi ventili takođe omogućavaju da ih potpuno blokiraju.

Vrsta

Vodovodne slavine ove vrste, koje se nalaze u prodaji u našem vremenu, mogu se podijeliti u dvije glavne kategorije u zavisnosti od njihovog uređaja.

Cork

Podešavanje krana vrši se promenom položaja plute sa figurom u njemu.

Cork penis. Zatvarač prekriva srednji otvor, otkrivajući druge dve.

Proizvodi se mogu razlikovati:

  • Metoda zaptivanja plute i stabljike. Postoje tri opcije:
Metoda zaptivanja Opis
Pakovanje žlezda Pluta se rotira u šupljem kućištu odozdo i pritiska se na vrhu pomoću utičnice. Grafitna žlezda ispod matice ne osigurava curenje iz poda. Glavni nedostatak žlezde je to što se proizvodi čak i sa jednostavnim ventilima zbog ispiranja grafitnih čestica
Gumeni pečat Umjesto epiplona koristi se gumeni prsten. Za razliku od žlezde, ona se isparava samo kada se promeni radna pozicija čepa.
Lapping pluta Stezanje dugih priključnih ventila omogućeno je urezivanjem konusnog utikača na telo. Cork mu privlači orah na prolazu kroz dršku

Korisno: trostrani ventili za grejanje u kućama izgrađenim u 60. i 70. godini prošlog veka su zapečaćeni isključivo sa epiplonom. Njegov razvoj je uzrok stalnih curenja na zalihama na bilo kom okretu plute.

  • Prisustvo ili odsustvo drške. U drugom slučaju, pluta se rotira pomoću otvorenog cevnog ključa ili ključa za gas.
  • Materijal tijela i pluta. Za njihovu proizvodnju koriste se metali s niskim trenjem - mesingom i livenom gvožđom.

Lopta

Sharovy 3kh dizalica je evolutivni razvoj prethodnog dizajna:

  1. Pluta je dobila oblik obične kugle sa oblikovanim prorezom i površinom sa najvišim kvalitetom obrade, što garantuje minimalni napor okretanja.
  2. Zatamnjenost obezbeđuju Teflon ili PTFE sedišta - materijali sa minimalnim koeficijentom trenja.
  3. Materijal je zaptiven olovnim prstenom - gumom ili polimerom.
Pojava proizvoda.

Kakav je rezultat?

  • Kranski resurs nije manji od 500 operacija (češće - 2000 i više).
  • Popravka i održavanje se smanjuju na retko zatezanje navrtke, pritiskom na bočno zaptivanje.
  • Prekidna sila krana je znatno manja od struje dizalica.

Uzgred: proporcionalan je nominalnom prečniku krana. Kod velikih veličina, menjači sa ručnim menjačem ili servomotorima mogu se koristiti za prebacivanje.

Cijena trostranih dizalica oba tipa varira neznatno, što čini više krikantnim i teškim za održavanje plutajućih proizvoda s malom potražnjom u sistemima za grejanje i vodosnabdevanje.

Aplikacija

Gde se koriste trostrani kranovi? Naravno, prvenstveno nam se interesuje njihova upotreba u instalaciji vodovodnih sistema vlastitim rukama.

Sistemi podnog grejanja, krugovi akumulatora toplote

U oba slučaja, djelomično nezavisan krug grejanja se formira sa sopstvenom cirkulacionom pumpom. Za podešavanje temperature koristi delimičnu recirkulaciju povratnog rashladnog sredstva.

Tri-pas se postavlja na priključak dovoda i džampera sa povratkom; To vam omogućava da podesite temperaturu mešavine.

Kran 3 obezbeđuje podešavanje temperature podnog grejanja.

Korisno: za automatizaciju kontrole temperature, često se isporučuje servo pogon, koji podešava temperaturu u zavisnosti od očitavanja senzora daljinskog temperature.

Montaža merača

Jedan od problema mehaničkih merača pritiska je držanje strelice tokom dugotrajnog rada pod pritiskom. Da bi se oslobodio pritisak bez demontaže uređaja, koristi se trospod: kada je ručica okrenuta, ne blokira samo izlaz za kontrolu linije, već i otpušta pritisak iznad zaustavnog utikača ili kugle kroz otvor za odvod.

Trosmerni ventil ispod merača omogućava vam da oslobodite pritisak bez demontaže uređaja.

Podešavanje uređaja za grejanje

U tom je kapacitetu trospratne dizalice korišćene u hruščevim kućama koje smo već pomenuli. Postavljeni su na priključak donjeg rublja na radijator i mostove.

Ovaj kran ima četiri radne pozicije:

  1. Sva voda prolazi kroz radijator sa blokiranim džamperom.
  2. Voda prolazi kroz džamper i radijator.
  3. Voda prolazi kroz kratkospojnik kada je radijator zatvoren.
  4. Jumper i radijator su potpuno blokirani, cirkulacija u podizaču je blokirana.

Pored stalnog curenja na zalihi, poslednja pozicija krana je stvorila dosta problema vlasnicima i njihovim susedima: pronalaženje krivca u odsustvu zagrijavanja od cijelog pravca ponekad je postao ne-trivijalni zadatak.

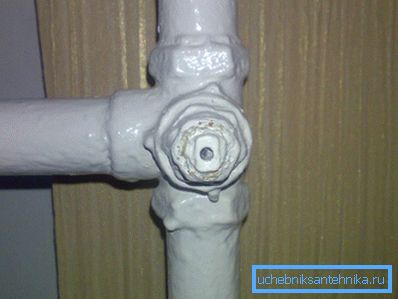

Ovaj jednostavan uređaj je obezbedio nekoliko generacija bravara sa glavobolje.

Budući da smo se dotakli ovog sumnjivog dizajna, autor će sebi dozvoliti da preporuči konfiguraciju ventila na uređaju za grejanje, stvarajući minimalne probleme u budućnosti:

  • Kuglični ventil je postavljen na donjem priključku na radijator nakon prekida. Normalno, dva prolaza.
  • Na gornjoj liniji - takođe i nakon dihtaljke. Na vrhu je - jer prikuplja manje mulja i ostataka koji mogu uticati na gašenje radijatora.
  • Džemper se pravi bez zapornih ventila, ali sa nominalnim prečnikom jedan korak manji od upravljačkih linija dovodnih cevi.

Takva uputstva za montažu obezbeđuju maksimalnu toplotu sa fleksibilnim podešavanjem prenosa toplote i odsustvom problema za vlasnika i suseda.

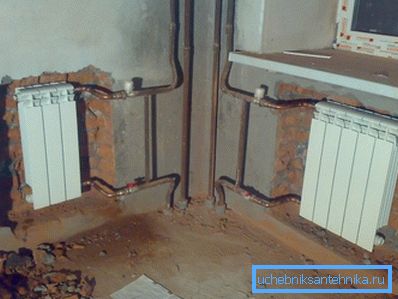

Na slici - najtačniji dijagram povezivanja radijatora.

Zaključak

Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se akumulirala u čitaču. Dodatne informacije o uređaju, tipovima i karakteristikama upotrebe trostranih dizalica možete pronaći na video snimku u ovom članku. Successes!
