U ovom članku ćemo istražiti proizvod domaće industrije, skrivajući se pod neumoljivim naslovom 11s67p. Proučićemo uređaj i glavne tehničke karakteristike kugličnog ventila 11s67p. Pored toga, moramo se upoznati sa varijantama njegovog izvođenja i tipičnim problemima ventila, koji se mogu rešiti nezavisno.

Naš heroj.

Opis

Uređaj

Pred nama je tipični kuglični ventil sa kugličnim zaptivačem sa PTFE sedištima. Fluoroplastični prstenovi i stubovi ventila; ojačana je navrtkom, omogućavajući vam da prilagodite stepen kompaktnosti. Sedla su pritisnuta na kuglu sa par izvijača iz nerđajućih čaša.

Na taj način je postavljen kuglični čelični ventil prirubnice od 11s67p.

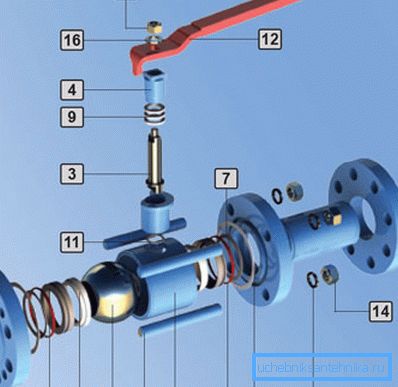

Sledeći elementi su numerisani na dijagramu:

  1. Stanovanje
  2. Lopta
  3. Stock
  4. Pritisni rukav.
  5. PTFE kugla sjedala.
  6. Zatvaranje PTFE sedišta.
  7. Disk opruga.
  8. Zaptivka zaptivka.
  9. Prsten zaptivnog prstena.
  10. Kućište O-prstena.
  11. Zaptivka ispod ljuske štapa.
  12. Rukovati.
  13. Povezivanje stud.
  14. Orah.
  15. Prolećna pranje.
  16. Ručno pranje.

Nuance: u zavisnosti od dizajna ventila, kućište može da preuzme različite geometrijske oblike i postane nerazdvojivo. Malo kasnije ćemo se upoznati sa nekoliko verzija 11s67p.

Ovaj proizvod se ne montira samo zavarivanjem, već se ne rastavlja.

Karakteristike

Opis dizalice 11s67 može se naći na brojnim web stranicama proizvođača i dilera. Nudimo njegove glavne karakteristike.

Parametar Značenje
Radno okruženje Para, voda, nafta i derivati ​​nafte, gas (prirodni i propan-butan), ostali gasovi i tečnosti hemijski neagresivni mediji
Radna temperatura -30 - +200
Radni pritisak 16, 25 ili 40 kgf / cm2 u zavisnosti od verzije tela
Povezivanje cevovoda Prirubnica, navoj, zavarena
Pozicija ugradnje Nije regulisano
Smer protoka kroz ventil Nije regulisano
Materijal tela Ugljični čelik
Materijal zatvarača lopte Nerđajući čelik
Materijal zaptivača PTFE
Srednje vreme do neuspeha Najmanje 500 ciklusa

Korisno: radni pritisak je obično označen na etiketi. Oznaka na kućištu RU16 znači da je ventil dizajniran za radni pritisak od 16 atmosfere. Oznaka takođe uključuje veličinu priključenog cevovoda: na primjer, DN50 RU16 je ventil veličine 50 mm, koji djeluje u okruženju s pritiskom do 16 kgf / cm2.

Možda će potencijalnom kupcu biti korisno određena količina dodatnih informacija.

  • Ventil nije namenjen cevovodima koji transportuju toksične supstance.
  • Stezanje zatvarača spada u klasu A prema klasifikaciji GOST 9544.
  • Kuglični ventil sa prirubnicom 11s67p proizveden je prema GOST 28343, GOST 21345 i TU U 04671406-003-1999.
  • Ventili sa spojnim priključkom (navoji) su napravljeni do veličine DN50.
  • Maksimalna veličina ventila koju nude domaće online prodavnice - DU500.
  • Svi proizvodi veći od DU250 opremljeni su menjačem koji omogućava okretanje šipke bez preteranih napora.

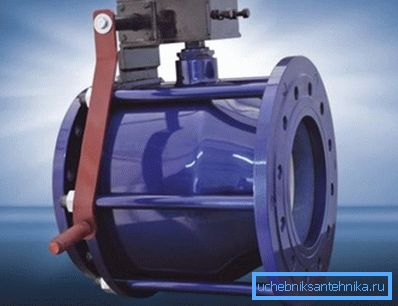

Verzija ventila sa zupčanikom.
  • Minimalna veleprodajna cijena proizvoda (DU10, spojna veza) je oko 800 rubalja. Maksimalno (DU500 za prirubnički priključak sa menjačem) prelazi pola miliona.

Opcije izvršenja

Dati smo opis nekoliko sorti 11s67p koje nudi domaće preduzeće Marshal.

Prirubnica

Da je prikazano na dijagramu na početku teksta. Karakteristične karakteristike - dijeljeno kućište koje povezuju klinovi i zaptivka između elemenata kućišta, napravljenog sa paronitom zaptivkama.

Glavna prednost prirubničke veze je brza montaža i demontaža, koji se mogu izvoditi u uslovima nedostatka prostora.

Korisno: ventil prirubnice ima istu instalacionu dužinu kao i ventil odgovarajuće veličine. Ova karakteristika vam omogućava da zamenite neispravni ventil sa ventilom bez upotrebe zavarivanja za cevi.

Prirubnički ventil se može instalirati umesto ventilatora za gvožđe bez adaptacije cjevovoda.

Spajanje

Priključak sa navojem (spajanje), kao što je već pomenuto, tipično je za proizvode male veličine - do DN 50 uključujući. Ventili su označeni kao 11s67p1TSR. Na kraju slova su skraćenice iz sve zavarene i navojne.

Kapetan dokazi sugerišu: sve zavareni trup nije rastavljen. Neispravnost ventila (osim curenja curenja) znači da se mora zameniti.

Povezivanje spojnice za potrošača znači par neprijatnih trenutaka.

  1. Za reverzibilnu montažu sa mogućnošću demontaže ventil mora biti opremljen sa garažom, što onemogućava instalaciju na kratkim ravnim dijelovima cevovoda.
  2. U hladnoj vodi, čelične cevi za nekoliko godina rada su čvrsto zaglavljene.. Da rastavite navoje moraju ih zagrejati do crvene vrućine. Lako je pretpostaviti da kada se malo telo zagreje do 600-800C, svi polimerni zaptivci se šalju u bolji svet.
Kran pod priključkom na cevovod.

Zavareni

Ventil se zavaruje do odseka cevovoda. Dugim mlaznicama za zavarivanje ne dozvoljavaju zaptivanje u procesu zavarivanja. Demontaža se vrši gasnim zavarivanjem ili konvencionalnom brusilicom; Telo ventila može biti ili složivo ili potpuno zavareno.

Na fotografiji - sklopivi ventil za zavarivanje.

Prirubnički

Ovi proizvodi se razlikuju od konvencionalnog kraćeg tijela prirubnice i namijenjeni su za ugradnju u nove cjevovode zgrada u izgradnji. Označeni su kao 11s67PSUF i izvode se samo sa složenim kućištima, omogućavajući zamjenu zaptivki, pa čak i blokadu za zabravljivanje.

Interflange 11s67psuf.

Greške

Spisak grešaka koji se mogu utvrditi rukom u polju je mali.

Radi pravde, primećujemo da kuglični ventili izuzetno retko.

  • U slučaju curenja kroz šipku, uputstva proizvođača se smanjuju do zatezanja rukava ili zamene zaptivnog prstena. Da biste zamenili ventil, nije potrebno rastavljati - dovoljno je da ga zatvorite i izvadite rukav sa uklonjenim ručkom.
  • Ako ventil dozvoljava vodu, često je dovoljno za pričvršćivanje vijaka koji povezuju telo. Ako zatezanje ne pomogne, tijelo je otvoreno za zamjenu zaptivnih prstenova.

Zaključak

Nadamo se da će naše kratko upoznavanje sa relativno neobičnim elementom ventila i fitinga pomoći čitaocu da izabere optimalno rešenje za svoje potrebe. Video u ovom članku će, kao i obično, ponuditi dodatne informacije. Successes!
