Kran 11s41p: uređaj, karakteristike, prednosti

Šta je kuglični ventil 11s41p? Kako to funkcioniše? Koje su glavne specifikacije? Koliko je dobar ovaj ventil na pozadini alternativnih rješenja? Pokušajmo pronaći odgovore.

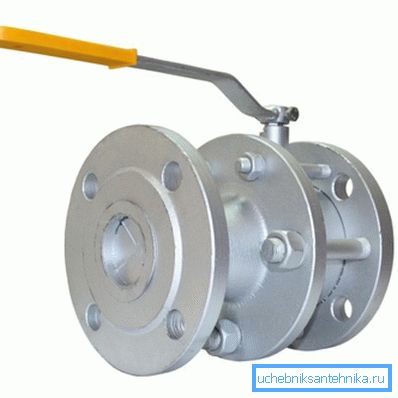

Čelična prirubnica 11s41p.

Dva u jednom

Vrijedi se započeti s činjenicom da se, pod praktično identičnim imenima, proizvodi koji se značajno razlikuju jedan od drugog.

  1. Dati naziv ovog članka 11s41p - čelični prirubnički ventil.
  2. Kuglični ventil 11b41p - mesingani ventil sa ugradnjom na cevne navoje.

Prirubnički čelik

Proizvod sa prirubnicama i čeličnim kućištem napravljen je za cjevovode velikih prečnika (DN 50 i više). Prirubnički priključak omogućava ugradnju i demontažu proizvoda u najkraćem mogućem roku.

Osim toga: ugradnja na prirubnicama je moguća na ravnom delu cevovoda, čija je dužina samo nešto duže od ventila. Radi poređenja, priključak cevi sa mogućnošću demontaže zahteva instalaciju pomoćnog uređaja, čime se minimalna instalacija povećava više od dva puta.

Tehničke karakteristike kugličnog ventila 11s41p pružamo u čeličnom kućištu sa prirubnicama, uzete sa lokacije jednog proizvođača.

Parametar Značenje
Veličina priključenog cevovoda DU50 - DU300
Radna sredina Tehnička i voda za piće, para, hemijski neagresivna sredstva za hlađenje, prirodni gas, ulje i njegovi proizvodi
Radna temperatura -30 - +200 stepeni Celzijusa
Radni pritisak 16 atmosfera
Materijal tela Čelik 20
Materijal zatvarača lopte Nerđajući čelik 20x13
Materijal za zaptivanje sedišta lopta Fluoroplastični F4K20
Rod O-Ring Materijal Guma IRP-1287
Poklopac ručice Polivinilklorid

Na prirubničkom čeliku 11s41p korisno je znati nekoliko stvari.

  • Proizvodi velikih veličina (po pravilu, DN150 i više) završeni su menjačem, smanjujući napore za zatvaranje i otvaranje.
Na slici - verzija ventila sa zupčanikom.
  • Dužina instalacije proizvoda je jednaka instalacionoj dužini čeličnog ventila 30s41nzh, što omogućava zamenu bez prilagođavanja cjevovoda.
  • Proizvođač procenjuje životni vek ventila na 10 godina ili 2500 ciklusa zatvaranja - otvaranje.
  • Veleprodajna cijena proizvoda sa redukcijom veličine 300 mm dostiže skoro 100.000 rubalja, težina - 288 kilograma.
  • Telo ventila - sklopivo. Njene polovine su oštre lucerima i uzgajivačima.

Spojnica od mesinga

Kuglični ventil 11b41p čini nam se mnogo poznatiji: to je tipičan predstavnik porodice modernih kuglasti ventil od mesinga, koji se masovno koriste za popravku i instalaciju komunalija.

Parametar Značenje
Veličina priključenog cevovoda DU15 - DU100
Radno okruženje Voda, vodena para, gas
Masa ventila 0,14 - 6,5 kg u zavisnosti od veličine
Varijante stanovanja Priključna spojnica spoja sklopke
Opcije ručke Poluga, leptir
Materijal tela Mesingano meso Lts400Sd
Materijal zatvarača lopte Hromirana mesinga
Materijal sedla lopta za zaključavanje Fluoroplastični F4
Maksimalni radni pritisak 16 atmosfera
Maksimalna radna temperatura +150S
Spojnica od mesinga 11b41p.

Kao iu slučaju prethodnog opisa, vredi napraviti nekoliko beleški.

  • U prodavnicama se možete sastajati u velikim količinama spojom 11b41p veličine do DN50 uključujući. Velike veličine se koriste izuzetno rijetko zbog teškoća instaliranja hermetičkih navojnih veza značajnih prečnika.
  • Žuta oznaka ručice označava da je ventil za gas. Crvena - za grejanje, toplu i hladnu vodu.
  • Za gas, radna temperatura je ograničena na vrednost od +50 C. Uputstva proizvođača nisu toliko povezana sa stvarnom opasnošću curenja plina na višim temperaturama, kao i sa verovatnoćom eksplozije smeše gas-vazduh kada se zagreje.

Uređaj

Uprkos razlici u izgledu i materijalima koji se koriste u proizvodnji, unutar obe verzije ventila izrađeni su po istoj šemi. Zatvarač se vrši okretanjem ručke, prenošenom štapićem na lopticu sa otvorom kroz njega. Zatamnjenost obezbeđuju fluoroplastična prstenasta sedišta - polimer sa koeficijentom niskog trenja.

Uređaj kugličnog ventila.

Prednosti

Kako se loptaste slavine uspoređuju sa svojim glavnim konkurentima - zavrtnjima i priključnim ventilom?

  • Za razliku od vijčanih ventila, lopta ima mnogo niži hidraulički otpor.

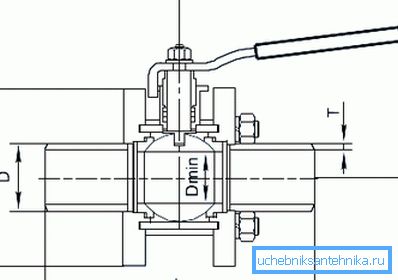

Korisno: reč pun pukotine u opisu ventila znači da je njegov najmanji unutrašnji prečnik jednak unutrašnjem prečniku priključenog cevovoda.

Hidraulička otpornost punom dizalicom je skoro ista kao i otpor cevi prikačene na njega.
  • Kuglični ventili zahtevaju malo održavanja. Za upoređivanje: dizalice i zavrtnji sa plutastim žlezdama zahtevaju periodično pakovanje žleba; Vijak dodatno zahtijeva zamjenu istrošenih brtvila.
  • Pluta od plute zahteva znatan napor za premeštanje plute: prilikom okretanja, metalna pluta treperi na metalu kućišta. U slučaju kugličnog ventila u ulozi sedla, kao što je već pomenuto, plastika sa niskim koeficijentom trenja deluje.
  • Vijčani ventil mora biti postavljen striktno duž strelice na telu. Kontrolni protok može potpuno srušiti ventil. Ne samo to: razdvajanje ventila će biti praćeno hidrauličnom šokom, koji je u potpunosti sposoban da prekine navojne i montažne cevne priključke inženjerskog sistema.

Kuglični ventil (kao i pluta jedan) ventila može se postaviti u bilo koju poziciju s vlastitim rukama tokom montiranja.

Na ventilu vijčanog ventila voda može pritisnuti samo dno. Na kugličnom ventilu kugličnog ventila - sa bilo koje strane.
  • Konačno, kućište ventila za vijke sakuplja sve zagađenje koje prolazi kroz HVS, HWS i sisteme grejanja. Pod ventilom sedišta ventila, funkcioniše najmanje od jedne decenije, uvek možete pronaći naslage od mulja, peska i skale. Postepeno, oni smanjuju propusnost cjevovoda na nulu.

Kuglični ventil jednostavno nema džepove koji bi mogli da akumuliraju žlicu.

Zaključak

Nadamo se da čitalac neće pronaći pohvalne pohvale rešenju o kojem raspravljamo sa oglasima: autor je samo dijelio svoje iskustvo komunikacije sa različitim vrstama ventila. Dodatne informacije o tome kako se kran 11s41p može koristiti će ponuditi video u ovom članku. Successes!
