Kako radi 11b27p1 mesing loptasti ventil? Kakvi su mediji, temperature i pritisci namenjeni? Koji dizajn ovog proizvoda može se naći na prodaji? Na kraju, kako proizvođač preporučuje instaliranje i korišćenje ovog proizvoda? Hajde da shvatimo.

Naš heroj.

Opis

Uređaj

Kuglični ventil 11b27p je sasvim tradicionalno postavljen za ove vrste ventila:

  • Funkciju kapije vrši kugla sa kanalom u njemu.
  • Rotacija se prenosi sa drške na loptu kroz stub koji prolazi kroz složivo telo.
  • Zaptivanje kuglice i stubova napravljena je od polimernih zaptivnih prstenova.

Navedite: zaptivač polimera nije jedino rešenje za kuglaste ventile. Pored toga, često se koriste gumeni prstenovi - zaista, daleko manje otporan na habanje.

Od kojih materijala je napravljen proizvod? U zavisnosti od proizvođača, ovde su moguća mala odstupanja od legura. Dakle, tehničke karakteristike dizalice 11b27p koje nam daju biće najčešće, ali ne i jedina opcija.

Građevinski element Materijal
Stanovanje Mesing LS59-1 (GOST 15527-2004)
Kuglični ventil Mesing LS59-1 sa H9X premazom (legura nikla i hroma)
Rukovati Aluminijum AK-7 prevučen epoksidnom poliesterskom bojom
Kompaktor Fluoroplastični F4
Uređaj kugličnog ventila.

Zanimljivo: boja drške pokazuje područje primjene proizvoda. Crvena označava ventile za toplu i hladnu vodu. Gasni ventil 11b27p je obeležen žutom bojom.

Karakteristike

Glavne tehničke karakteristike kugličnog ventila 11b27p1 prilično obične:

  • Radni pritisak je 16 atmosfera. Zapravo, to je naznačeno na etiketi proizvoda: natpis tipa DU25 RU16 označava da imamo ventil sa nominalnim prečnikom od 25 mm i radnim pritiskom od 16 kgf / cm2.
  • Raspon radne temperature - od -30 (za transport gasa) do +150 S.

Cena ventila DN15 RU16 iznosi 96 rubalja; sa povećanjem nominalne veličine, razumljivo se povećava. Indikatori rasta i težine:

Nominalna veličina Dužina montaže, mm Težina, kg
DN15 50 0.158
DN20 57 0,290
DU25 72 0.540
DU32 90 1.300
DU40 110 2.000
DN50 115 2.600

Puni spisak radnih medija sa kojima ventil može raditi ne daju proizvođači. Oni su ograničeni na sve tečnosti i gasne supstance koje nisu agresivne za materijale proizvoda.

Opcije izvršenja

Lista varijacija takođe ne štiti dužinu.

Brojni dileri mogu ponuditi picky kupca:

  1. Dve verzije drške - poluga i leptir. Prvi je pogodan zato što zahtijeva manje napora za pomjeranje zatvarača; drugi je na potražnji gdje je potreban kompaktnost.

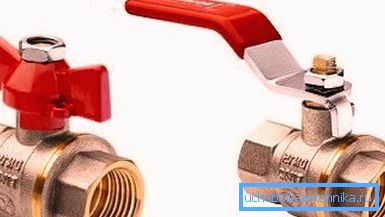

Leptir i poluga.
  1. Nekoliko načina povezivanja - spoljni navoj, unutrašnji navoj, američki i razne kombinacije.

Preporuke za ugradnju i održavanje

  • Prije ugradnje ventila, ispitajte ga za pukotine, deformacije i testiranje njegovih performansi okretanjem ručke. Trebalo bi da se okrene glatko, bez drhtanja i umerenog napora.
  • Kran se montira u potpuno otvorenom položaju. Uputstvo je dizajnirano kako bi se sprečilo oštećenje ostataka između trupa i sedišta.
  • Preporučuje se upotreba FUM trake ili sanitarnog lana kao kolut.

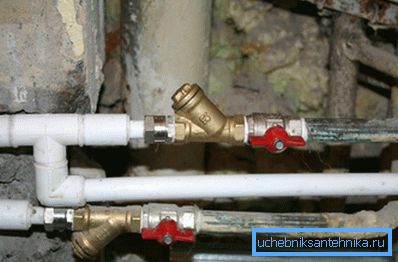

Nate prikupljene na traci FUM.

Komentar fotogalerije: FUM traka daje curenje sa minimalnim potezom za obrnute navoje, pa je bolje zameniti polimernom nitom. Poželjno je impregnirati lan bojom, lakom ili silikonskim zaptivnim materijalom za cijevi: onda neće gniježiti kad je u kontaktu sa vodom.

  • Ventil sa unutrašnjim navojem je pričvršćen na priključnu cev 3-4 okreta do udobnog položaja ručke. Okretanje sa velikim naporom je neprihvatljivo: bolje je raspustiti ventil, ponovo navući navoj i ponovo zavrtati kućište na bradavicu.
  • Kao alat za montiranje ventila vlastitim rukama, proizvođači preporučuju upotrebu otvorenog ključa. Pokušaj da je zategne pomoću gasnog ključa je siguran put do pukotina u telu: spužve kompresuju relativno tanko meso opasne sile.
  • Održavanje se svodi na zatezanje navrtke žlebova dok pečat napreduje. Po pravilu, potreba za tim se javlja posle 1000 ili više ciklusa; pun životni vek se procjenjuje na 4 - 10 hiljada ciklusa. U domaćem kontekstu, ovo značenje se može smatrati sinonimom za reč večnost.

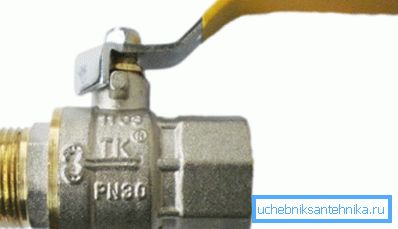

Matica, omogućavajući vam da zategnete pečat, krije se pod ručkom.

Evaluacija

Karakteristike koje daju dileri i proizvođači su beskrajne i ne daju odgovor na glavno pitanje: vredi li kupiti ovaj proizvod?

Da. Definitivno.

Pred nama je izuzetno dobar predstavnik modernih ventila.

  1. Sva 11b27p - pun otac. Otvor na vratima odgovara prečniku cijevi koji se povezuje, što znači minimalni hidraulički otpor. Zapravo, ventil ne stvara veći pad pritiska nego jedan deo polimerne cevi iste dužine.
  2. Ventili se montiraju sa bilo kojim pravcem protoka medija. Na taj način, one se uspoređuju s bilo kojim zavrtnjem ventila, koji, uz proticurrent, konstantno preti prekidom ventila.
  3. O večnom noćnom moru vodovoda - potrebu za periodičnom revizijom i održavanjem ventila - konačno možete zaboraviti. Ne, revizija je i dalje poželjna; ali sada dolazi do perioda (jednom na 1-2 godine) okretanja ručice ventila.
  4. Na kraju, proizvodnja prema domaćim standardima i TU znači da kupac neće doći u novo čudo s siluminskim slučajem koji se raspada na prvom kontaktu sa ključem. Zapravo, žuta boja mesinga bez hromirane pločice ne ostavlja nikakvu sumnju.

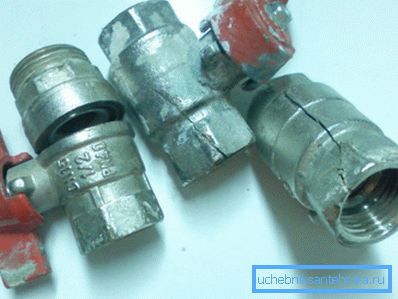

Ventili sa siluminskim tijelima rijetko prežive instalaciju.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u odabiru materijala za svoje projekte. Dodatne tematske informacije, kao i obično, će ponuditi video u ovom članku. Successes!
