Kran 11b18bk: uređaj, aplikacija, problemi

U ovom materijalu moramo proučiti trostrani ventil kvačila za manometar 11B18BK. Saznaćemo kako je uređen ovaj element zaustavnog ventila, od čega je napravljen i za koju svrhu se koristi. Pored toga, ispitićemo tipične probleme ventila.

Jedan od performansi 11B18BK.

Uređaj

Naš junak je napuhni ventil plute. Prebacivanje režima vrši se rotacionim konusnim zatvaračem sa udesnim hodom u njemu. Žlezda ili pečat potpuno odsutan; zaptivanje omogućava samo brušenje na radnim površinama plute i kućišta ventila.

Napominjemo: kraj utikača prolazi kroz kućište i navoj. Matica sa priclom na sebi omogućava vam da prilagodite stepen stezanja utikača na telo; Povećanje stezanja se koristi za eliminaciju curenja.

Kapija 11B18BK se izdaje u nekoliko opcija izvršenja.

Dve teme

U najjednostavniji verziji, to je običan prolaz kroz spojni ventil sa dva unutrašnja navoja.

Postoje samo tri opcije za veličinu navoja cevi:

  1. 1/2 inch (DU15) cevi navoje na obe strane.
  2. Metrički navoj M20x1.5 sa obe strane.
  3. Kombinacija cijevnih i metričkih niti.
Na slici - verzija sa dva pola-inčna navoja.

Dve niti, rukujte

Razlika ove performanse sa prethodnim je samo u činjenici da se plutama isporučuje odgovarajuća ručka. Bez njega, ventil se mora otvoriti sa rogom ili (češće) sa ključem za gas, što često dovodi do kvara lica na šipku.

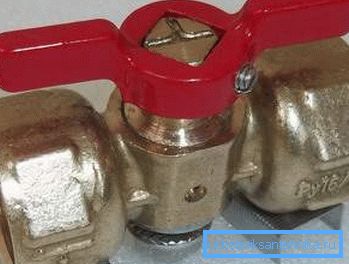

Drška će otvoriti ventil bez upotrebe alata.

Dva navoja, prirubnica

U verziji sa prirubnicom cevi, ispred nas se pojavljuje punopravni kran sa 3 načina, omogućavajući realizaciju sledećih konfiguracija:

  • Ulaz sa navojem je zatvoren.
  • Ulaz je povezan sa drugim navojem.
  • Ulaz je povezan sa prirubnicom.
  • Ulaz je povezan sa navojem i prirubnicom.

Zanimljivo: ova izvedba se može naći pod svojim imenom - 11B38BK.

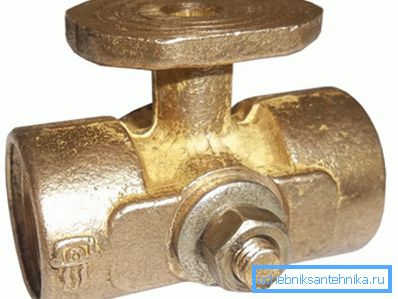

Sa gornje strane - prirubnica pod kontrolnim manometrom.

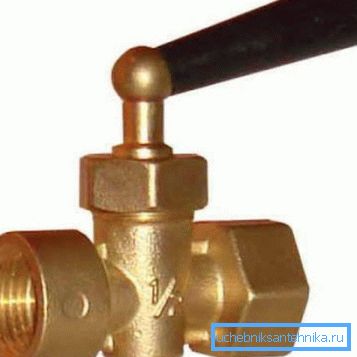

Dva navoja, prirubnica, ručica

Konfiguracija govori za sebe: proizvod sa par navoja i prirubnice opremljen je ručkom.

Karakteristike

Evo glavnih karakteristika ventila:

Parametar Značenje
Materijal karoserije i plute Nerđajući čelik, mesing
Radna sredina Voda, para, ulje, naftni proizvodi, vazduh
Maksimalni radni pritisak 16 atmosfera (kgf / cm2)
Maksimalna radna temperatura Za vodu, vazduh, ulje i naftne derivate - 150S, za paru - 225S
Cijena 125 - 190 rubalja u zavisnosti od proizvođača i izvršenja

Korisno: veličina i radni pritisak obično su prisutni na etiketiranju ventila. Na primer, natpis DU15 RU16 znači da imamo proizvod sa uslovnim prolazom (približno odgovara unutrašnjem prečniku cijevi koji se pričvršćuje) 15 mm i radni pritisak od 16 atmosfere.

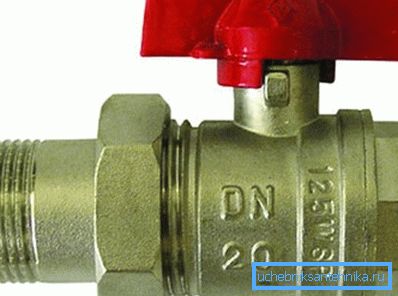

Na uvezenim proizvodima, veličina navoja cevi je označena nakon slova DN.

Aplikacija

Najmoćnija upotreba ventila spojnog utikača bez prirubnice je kao montažer na grejnoj platformi ili upravljačkom ventilu na putu, vodomjeru ili sklopu lifta. Instalacija kao zatvaranje ventila koja se preklapaju sa riserima ili oblogama takođe se praktikuje; Međutim, ova praksa je pogrešna. Razlozi koje ćemo kasnije objasniti.

Trosobna verzija ventila sa prirubnicom se koristi isključivo za potrebe - pod manometrom DU15 ili M20. Prirubnica se koristi za povezivanje referentnog manometra: svaki uređaj zahteva periodičnu kalibraciju.

Problemi

Oni direktno izlaze iz ventila.

  • Za promenu položaja plute potrebno je puno napora. Da, mesing je metal sa relativno niskim koeficijentom trenja, koji nije sklon lježenju ili oksidaciji; pored ventila isporučuju se i proizvođači sa podmazivanjem. Međutim, vjerujte u autorsko iskustvo, pokušaj zatvaranja ili otvaranja ventila koji se dugo nije koristio često se završava slomljenim stubom. Zatezni ventili protiv kutije za odlaganje se odlikuju maksimalnim naporom priklještenja utikača na telo i, shodno tome, maksimalne otpornosti na njegovu rotaciju. Snažno otpuštanje ožičnog navrtka dovodi do curenja, a često voda koja izlučuje izlazi iz plute.
Ventili sa ručkama, međutim, vrlo retko oštećuju stoku.
  • Greben na tijelu ili plutanju, komad žlice između njih ili zrna peska uzrokuje da ventil počne da otruje. Ili prolazi radni medijum kroz sebe u gasovod u zatvorenom stanju ili, što se dešava mnogo češće, daje protok između utikača i kućišta. Kada pokušate zategnuti navrtku na repu plute, dovoljno je čvrsto smeće pritisnuti u relativno mekanu mesingu, ostavljajući površinske površine neispravne i povećavajući otpornost na otvaranje. Često, pokušaj zatezanja matice završava se kompletno sa otpuštenim držačem.

To je upravo poslednji problem, zbog čega autor snažno preporučuje upotrebu napojne plutastog ventila samo kao pomoćni ventil.

Upute za čišćenje ventila od šljaka ili peska su jednostavne i očigledne: samo odvucite navrtku na držalu i izvucite utikač. Jedan problem: za ovo morate prvo da resetujete gasovod na obe strane dizalice. U slučaju da se isključi gorionik za grejanje, moraćete da resetujete i riser i punjenje (to jest, zapravo, celokupno kolo).

Zaključci:

  • Ventil 11B18BK savršeno vrši svoje funkcije kao kontrola. Njegova verzija bez prirubnice može se koristiti kao odvodna slavina.

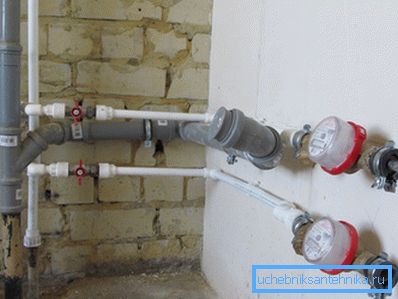

  • Kada sami postavite ventile kroz ventile, bolje je da ne tražite dodatne avanture i koristite dobro proverene kuglične ventile.
Kuglični ventili na vodovodima.

Zaključak

Nadamo se da će naše preporuke pomoći čitatelju da izbjegne greške u procesu odabira opreme za vlastite projekte. Video u ovom članku, kao i obično, nudiće dodatne tematske informacije. Successes!
