Koji je potreban za pumpu za bušenje

Po pravilu, kabl za bušilice u fabričkoj opremi nije dovoljan da se poveže sa izvoru napajanja i treba ga povećati dodatnim komadom. Pronalaženje upravo istog obeležavanja je izuzetno teško, pa najčešće morate koristiti druge brendove, ali ovde postoje neka pravila koja će vam pomoći prilikom izbora.

Razgovaralićemo o nekim od karakteristika i specifičnosti električnih žica za ove svrhe u nastavku, kao i tematski video u ovom članku kao dodatak.

Kabel za vodu KVV-4x1,5

Izaberite kabal

Napomena U većini slučajeva proizvođači potopljenih pumpi nude svoje kablove da povećaju dužinu, ali njihova cijena je previsoka, stoga najčešće pribjegava drugim opcijama. U takvim slučajevima, pogodan je odgovarajući kablovski VVG ili PVA željenog poprečnog preseka. Iako mnogi tvrde da će TML brend biti najbolje rešenje, iako u praksi, prema autorima ovog članka, nema razlike.

Dužina kabla

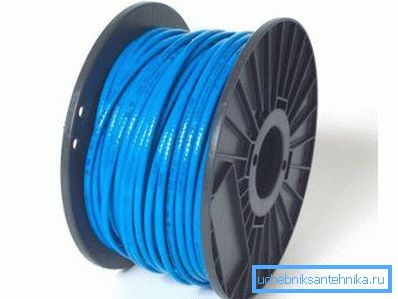

Kabelski kabel
  1. Da biste izabrali odgovarajući presek kabla, potrebno je da znate koliko ćete ga produžiti i snagu pumpe koja se koristi. Ako je sve jasno s napajanjem (zapisano je u listi podataka i na samoj jedinici), dužina se određuje od automatske mašine (izvor napajanja) do samog pumpe (ne do spojnice).
  2. Najčešće, takav parametar kao dužina nije obraćen pažnja, jer dodatni komad ne prelazi dva do tri desetine metara, ali to nije uvek slučaj. Za potopljene pumpe, dužine kablova ne smeju biti veće od 6% maksimalno dozvoljenog napona.

Ovo se može izračunati koristeći formulu L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

  • Ovde L je maksimalna dozvoljena dužina;
  • V je nazivni napon (V);
  • ?V - najveći gubitak napona (%);
  • I - vrednost potapajuće pumpe (A);
  • p - 0? 02ohm / mm3 (otpornost na bakar);
  • q - presek (mm) za kabl;
  • PF = 1.

Izbor odjeljka

Presek vena može biti različit

Kao što je već pomenuto, kabl za bušotine izabran je prema odnosu prečnika / snage, ali kako bi se olakšalo, možete koristiti tabelu ispod.

Snaga motora Presek kabla (mm2)
41 41.5 42.5 44 46 410 416
kw l c. Dužina kabla (m)
0.25 0.33 70 105 170
0.37 0.50 60 90 140
0.55 0.75 45 70 110 180
0.75 1.0 35 50 85 140 210
1.1 1.5 25 35 60 95 145 240
1.5 2.0 30 45 75 115 190 305
2.2 3.0 30 50 75 125 200

Tabela za jednofazne (230V, 50Hz) potopljene pumpe

Snaga motora Presek kabla (mm2)
41 41.5 42.5 44 46 410 4z16 425 435 450 470
kw l c. Dužina kabla (m)
0.37 0.50 300
0.55 0.75 250 380
0.75 1.0 195 295
1.1 1.5 145 215 360
1.5 2.0 105 160 265 425
2.2 3.0 70 110 160 290 440
3.0 4.0 55 85 145 220 330
4.0 5.5 40 60 105 165 250 415
5.5 7.5 45 75 120 180 300 480
7.5 10 35 55 95 135 220 340 585
9.2 12.5 47 75 115 190 300 470
11 15 40 85 95 160 260 405
13 17.5 60 85 140 225 350 490
15 20 50 75 125 195 305 430
18.5 25 58 100 155 245 340 485
22 30 49 85 130 205 285 410 570
30 40 36 63 95 152 210 305 425

Tabela za trofazne (400V, 50Hz) potopljene pumpe

Čini se, zašto obratiti toliko pažnje na izbor kablovske sekcije, i zašto vam trebaju uputstva ovdje? Zapravo, ovo utiče na trajanje vek trajanja i rad jedinice (saznajte kako napraviti filter za bunar).

Činjenica je da kada se poprečni presek spusti, otpor se povećava, stoga se grejne žice (u ovom slučaju, bakarne) zagrevaju, od kojih se grejanje izolira i termo skupljivog rukava.

Takav proces može dovesti do kratkog spoja ili jednostavno do sušenja izolacije, što ga čini neupotrebljivim. Pored toga, energija potrošena na grejanje ne primi motor, što znači da neće moći isporučiti potrebnu snagu.

Kada se poveže, može se ispostaviti da se kabl pumpe za bunar sastoji od tri ili četiri jezgra, ali to uglavnom zavisi od toga da li je pumpa jednofazna ili trofazna.

Dakle, za trofazno napajanje, definitivno vam trebaju četiri jezgre, dok su opcije za jednu fazu moguće - sve će zavisiti od automatizacije. Ova automatizacija (prekidač pritiska i senzor za sušenje) mogu se proizvoditi kao jedna jedinica, ali se može povezati samostalno, iako ovaj faktor ne utiče na broj jezgara - to se događa drugačije.

Veza

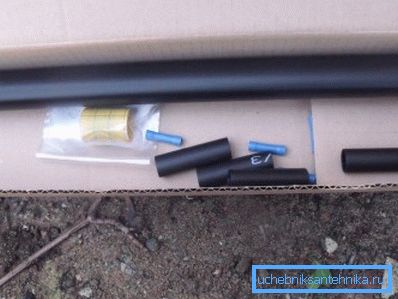

Suknjičaste rukavice različitog prečnika

Napomena Termoskupljajuci rukav je cev od odredjenog premera, koji je, kada je zagrejan, zategnut i nakon hlađenja ostaje u istom položaju. Takve spojnice su napravljene od poliolefina (organskih supstanci i sintetičkih polimera), što rezultira izdržljivim i elastičnim materijalom.

Vrste preokreta

Da biste povezali dva dela kabla s vlastitim rukama, pre svega, obratite pažnju na to kako izvući provodnike tako da ne izgorele i ne eksplodiraju pod napetostima.

Na gornjoj slici prikazane su tri vrste uvrtanja koje se koriste u takvim slučajevima, ali se najčešće koriste prve dve metode - jednostavne i zavojnice. Praksa pokazuje da su dovoljno jake da raskinu i nikada ne uzrokuju lučenje.

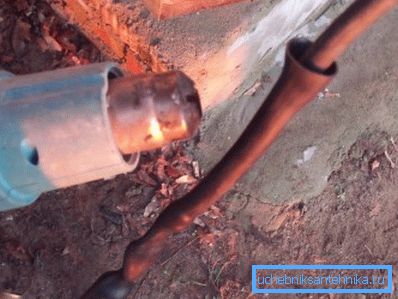

Toplotno sječivo za lemljenje

Ne zaboravite da pre nego što nastavite na spajanje kabla, neophodno je staviti na toplotu skupljanje - debela cev na samom kablu, a tanke rukave na svakom jezgru odvojeno.

Nakon što to učinite, pažljivo isecite sve žice na željenu dužinu, obrišite krajeve, oko 50-60 mm i spojite. Nakon toga, gurnite mali rukav na okretanje i zalijete ih, a zatim spustite gornje skupljanje toplote, kao što je prikazano na slici iznad.

Spojnica bez spojnice

Posebni terminali na glavi bušotine

U pravičnosti treba napomenuti da nije uvek potrebno koristiti rukavice koje se sabijaju i izvlačenje kako bi se izgradio kabl na potopljenim pumpama, ali to se odnosi samo na bunare. Činjenica je da se čvorište često pravi sa unutrašnjim priključnim blokom, sa kojim je moguće izvršiti spajanje (pogledati i članak Vrste bunara i njihove karakteristike).

Ovo se radi sasvim jednostavno i jednostavno - krajevi svake od vena su obrezani oko 10 mm i umetnuti u rupice nasuprot jedan drugom. Vrlo je važno ovde da stegnemo vijak potrebnim naporima, jer ga štipanjem možete izjednačiti žicama duž malih vena, čime se stvara slabiji dio u poprečnom preseku.

Napomena! Ako ne stegnete vijak čvrsto, onda se može pojaviti iskri u bloku, što dovodi do oksidacije i ponekad topljenja bloka.

U većini slučajeva, vodoinstalateri ne koriste terminalni blok, koristeći termo-skupljujuću rukavu za izgradnju. Istovremeno, troškovi se povećavaju za jedan centi, a pouzdanost veze značajno se povećava.

Zaključak

U zaključku bih želeo da kažem da vam nisu potrebni specijalni alati, kao što su lemilice ili ventilator za grejanje, kako biste grejali termoskupljajuće rukavice na kablu potopljene pumpe. Polimer se može zagrijati otvorenom vatrom, pa čak i obična giganta i suhi čipovi u obliku splinta su dovoljni za to (takođe naučite kako napraviti bušilica za bunar sa svojim rukama).

Successes!
