Kako spojiti bojler sa vodom - pregled opcija

Topla voda u kući je jedna od komponenti ugodnog života. Na prostranstvima naše velike domovine, svuda nema centralizovanog tople vode, tako da ljudi instaliraju lokalne sisteme grejanja. Ali sticanje takvog uređaja odmah dovodi do sledećeg pitanja, kako pravilno povezati bojler sa vodom. Sve što je, na ovaj ili onaj način, povezano s ovim, razmotrićemo dalje.

Slika električnih grejača vode.

Važno: slične jedinice, u zavisnosti od načina grijanja podeljene su na dva velika pravca. Ova gasna oprema i električni uređaji. Dakle, samo-instalacija gasnog grejanja, u običnim ljudima kolone strogo je zabranjena. Prema tome, u nastavku ćemo razmotriti samo uređaje koji rade na električnoj energiji.

Jedan od modela kolone gasa.

Vrste opreme

Moderno tržište je toliko zasićeno sa takvim jedinicama da je ponekad teško obićnom osoblju da razume ovo obilje.

Da biste izbegli greške, jer cena takvih uređaja može biti dosta visoka, prvo morate jasno definisati za koju svrhu vam treba grejač i koliko često nameravate da ga koristite.

Kotao sa vertikalnom suspenzijom.

Važno: šema povezivanja bojlera sa vodom u stanu iu privatnoj kući nije mnogo različita. Konkretno, jedinice koje se koriste su iste. Razlika može biti samo u broju povezanih priključaka.

  • Ova oprema je protoka i kumulativna.. Oprema za tečenje, kako to podrazumeva, funkcioniše samo u trenutku kada tečnost prolazi kroz uređaj. Dolazi hladna voda, zagreje se u izmenjivaču toplote i izlazi već zagrejan. Najpopularniji ovde su gejzirci.

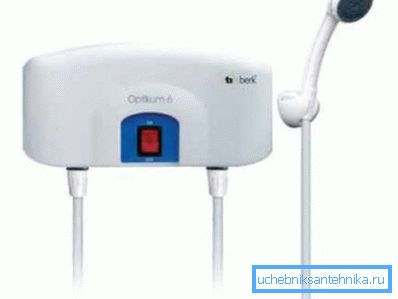

Protočni kotao.
  • Na raspolaganju su i električni uređaji koji rade u sličnom protoku.. Imaju kompaktne dimenzije i malu zapreminu, ali ozbiljan nedostatak je značajna potrošnja energije i potreba za ugradnjom ojačanih električnih instalacija.
  • Daleko je popularniji među električnim aparatima grijači za skladištenje, poznatiji kao kotlovi.. Princip rada je jednostavan, elementi za grijanje se ugrađuju u rezervoar i odmah se zagreva značajna količina vode, nakon čega se konzumira po potrebi. Temperatura u kotlu se konstantno održava periodičnim uključivanjem istih grelnih elemenata.

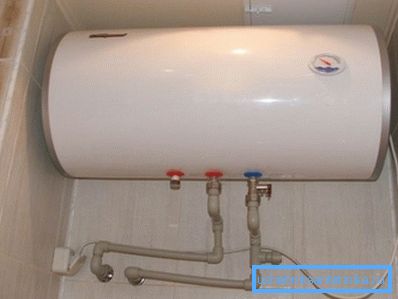

Horizontalni kotao.
  • Priča ne bi bila potpuna ako nismo spomenuli uređaje indirektnog zagrevanja. Kao pravilo, oni se ugrađuju pored kotla za grejanje. Zapravo, oni su isti kotlovi na kotlovima, samo voda u njima nije zagrevana električnim grejnim elementima, već pomoću zavojnice ili izmjenjivača toplote napajanih iz kotla za grijanje.
  • Sva slična oprema se može montirati i pod. Kapacitet montiranih kotlova često ne prelazi 100 - 150 litara, mogu se montirati horizontalno ili vertikalno. Podne jedinice, po pravilu, imaju veliku zapreminu i moćni, ponekad kompleksni sistem grejanja, mada postoje i kompaktni modeli dizajnirani za ugradnju ispod umivaonika.

Važno: bilo koja uputstva za instalaciju horizontalnih ili vertikalnih grejača strogo zabranjuju promjenu pravca instalacije. Drugim riječima, horizontalni uređaji se ne mogu vertikalno postaviti, a vertikalno horizontalno.

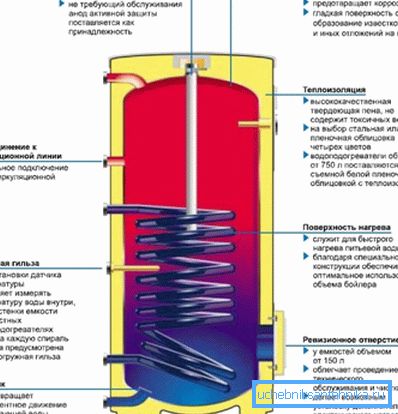

Indirektni rezervoar za grejanje.

Opšti principi instalacije

Pre nego što kupite jedinicu, odlučite gde ćete ga staviti. Izmerite koliko slobodnog prostora imate. Činjenica je da se kotlovima preporučuje da budu postavljeni što bliže mjestu rada.

Ako je ovo kuhinja, bolje je montirati, bilo iznad umivaonika ili ispod sudopera. Isti princip važi i za kupatilo. Što je rezervoar dalje od krana, veći će biti gubitak toplote tokom transporta. Takođe je odmah bolje razmišljati o pogodnosti povezivanja sa hladnim autoputem i električnom mrežom.

Savjet: grijač vode bez priključka za vodu može se montirati, ali za to ćete morati osigurati alternativni dovod vode. Pod uslovima vikendice ovo može biti improvizovani vodeni toranj visine od 6-10 metara. Za celogodišnji rad, bolje je kupiti pumpnu stanicu.

Grejač ispod umivaonika.

Bez obzira na vrstu uređaja koji ste izabrali, priključivanje električnog bojlera na sistem za dovod vode počinje tako što ćete ga visiti na zidu ili podesiti podnu jedinicu u fiksnom stacionarnom položaju. Horizontalni kotlovi često imaju 2 priključne tačke, vertikalni 4.

Pričvršćivanje rezervoara sopstvenim rukama nije u principu teško, glavna stvar se ne menja sa presekom sidrenih vijaka. Pored toga, takva oprema je postavljena samo na moćne, nosive zidove. Rupe su bušene, montiraju se kliješta i uvijaju se sidra.

Instalacija kumulativnog akcionog sistema

Osnovna šema povezivanja bojlera sa vodom za vodu sastoji se od nekoliko faza. Pre svega, odlučite koje cijevi ćete povezati.

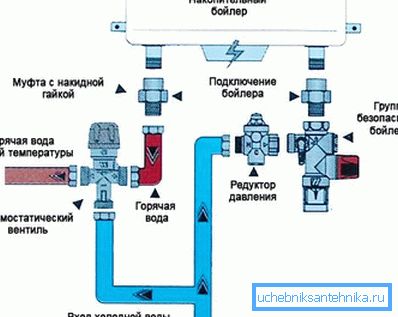

Ugradnja krutih cjevovoda.

Fiksna kruta cijev od metala ili polipropilena je pouzdana, ali bez odgovarajućih vještina teško je montirati. Savetujemo vam da priključite bojler na vodovod koristeći fleksibilne metal-plastične cijevi ili meko ojačana creva. U prvom slučaju, dodatno će vam biti potrebni priključci za cevi. A u drugom, samo navijanje i ključevi.

Pre nego što priključite grejač za vodu na sistem za dovod vode, sigurnosni ventil se montira na cev za dovod hladne vode na rezervoar. Svi ugledni proizvođači u početku kompletiraju svoje jedinice sa takvim ventilom. Ali ako paketa ne ide, onda se mora kupiti. Bez takvog ventila, kotao može jednostavno eksplodirati.

Savjet: u sistemu vodosnabdevanja gradskih stanova često postoje značajni padovi pritiska, što je dovoljno opasno za bilo koji kotao. Stručnjaci savjetuju da odmah ubacite poseban reduktor pritiska u liniju za snabdijevanje hladnom vodom.

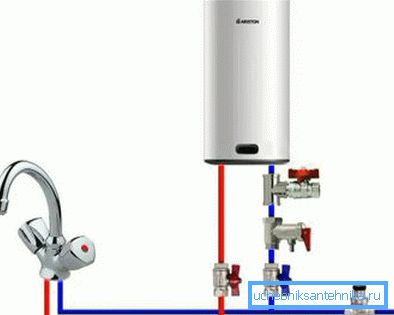

Lokacija sigurnosnih ventila.

Na ulazu i na izlazu su postavljeni kuglični ventili, pomoću kojih će se vršiti podešavanje rada kotla. Kada su cevi povezane, potrebno je otvoriti oba ventila i popuniti rezervoar. Stabilan tok, bez vazdušnih utikača, iz cevi sa toplom vodom će signalizirati punoću. Zatim se kotao može priključiti na mrežu.

Šema povezivanja električnog bojlera sa vodom uključuje još jednako važnu fazu. Ovaj priključak uređaja na mrežu. Odmah je potrebno napomenuti da takva oprema ima veliku snagu, a za to će vam trebati instalirati poseban dalekovod. U suprotnom, rizikujete spaljivanje električnih provodnika u kući ili stanu.

U idealnom slučaju, iz štitnika se odvaja odvojen ulaz od bakarnog kabla odgovarajućeg poprečnog preseka i ugrađen je ulazni automat odgovarajuće snage. Za postavljanje utičnice ili ne, zavisi od prostorije. Može se ugraditi u kuhinju, au kupatilu sa visokom vlažnošću, izlaz će biti odvečan.

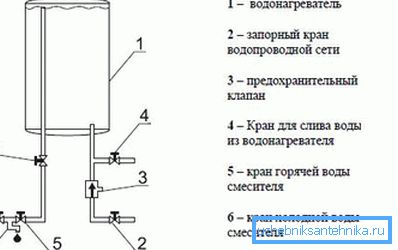

Lokacija čvorova u sistemu.

Posebnu pažnju treba posvetiti uzimanju u zemlju, bez toga, stavite svoj život na ozbiljan rizik. U privatnim kućama, možete ga organizirati sami, i postići nekoliko metara i pol metalne igle u zemlju. U urbanim stanovima postoji i uzemljenje na tijelu razvodne table na stepeništu ili podrumu kuće.

Važno: moguće je povezati bilo koji električni kotao samo ako je potpuno napunjen vodom. U suprotnom, uređaj će jednostavno zapaliti.

Snaga jedinice Trenutna kalkulacija Presek bakra
1,0 kW 4.5A 1 mm?
2.0 kW 9.0A 1,5 mm?
2.5kW 11.4A 2,5 mm?
3.0 kW 13.6A 2,5 mm?
3.5kW 15.9A 2,5 mm?
4.0 kW 18.2A 4 mm?
4.5kW 20.5A 4 mm?
5.0 kW 22.5A 4 mm?
6.0kW 27.3A 4 mm?
8.0kW 36.4A 6 mm?
9.0kW 40.5A 10 mm?

Tabela preporučenih preseka kablova bakra za povezivanje različitih jedinica. Za aluminijumski provodnik, faktor uvećanja će biti 1,3 - 1,5.

Priključak bojlera protoka

Šema povezivanja trenutnog bojlera sa vodom nije mnogo, ali se i dalje razlikuje od instalacije akumulativnog kola. Prvo, akcije se ovde izvode u nešto drugačijem redosledu. Prva je montirana i povezana ožičenja. Kao što je ranije pomenuto, ova oprema zahtijeva moćnije ožičenje.

Stručnjaci takođe preporučuju povezivanje trenutnog grijača vode sa sistemom za dovod vode prema posebnoj šemi. Njen princip je sličan instalaciji radijatora za grejanje sa bajpasom. Grijač seče u liniju i dodatno postavlja cev sa ventilom koji povezuje liniju koja se prekida grejanjem, zaobilazeći.

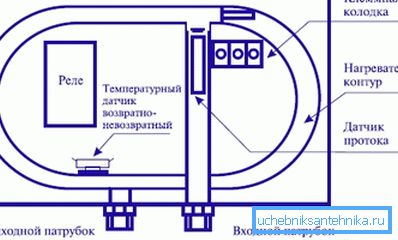

Krug grejača protoka.

Stoga, blokiranjem nekoliko ventila, voda se može započeti direktno. Kao rezultat, postaje moguće popraviti uređaj bez odspajanja centralnog vodovoda. Što se tiče cevi i fitinga, oni se koriste kao u kumulativnim kotlovima.

Video u ovom članku prikazuje opcije povezivanja.

Zaključak

U zaključku treba napomenuti da je prolazna verzija električnog grejača pogodna za ugradnju samo za kratkoročnu upotrebu u malim količinama. Ako vam treba dosta tople vode, savetujemo vam da daju prednost agregatima kumulativnih akcija.

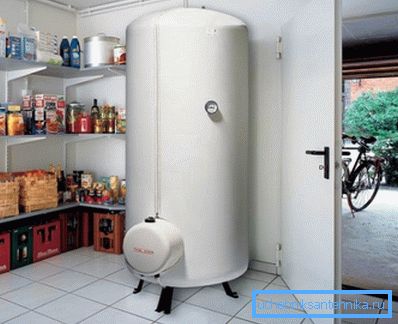

Kotao u privatnoj kući.
