Kako meriti vodovodne cevi: sve što je potrebno da znate o

Opseg vodovoda obuhvata proizvode različitih veličina. Da ne bi došlo do neprijatne situacije, kada kupljeni delovi ne uklapaju sekciju ili druge parametre na one koji su već instalirani, važno je da svakom vodoinstalteru ne samo da zna poznate najčešće prečnike cevi, već i da ih pravilno mjeri. Naš tekst će biti posvećen ovim pitanjima.

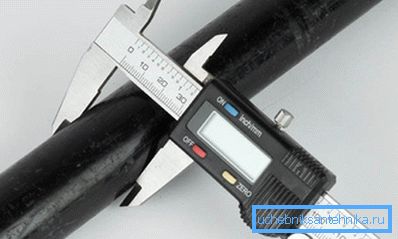

Što preciznije izaberemo prečnik, to će biti bolje povezivanje

Dimenzije sanitarne opreme

Osnovni parametri

Prije analize raspona veličine proizvoda za vodu i gasa, koji je dat u odgovarajućim državnim standardima i SNiP-ima, morate razumjeti koje parametre ćemo raditi.

Prilikom mjerenja ovih dijelova trebaju nam sljedeće vrijednosti:

  • D-prečnik. Ona predstavlja rastojanje između tačaka koje su najdalje jedna od druge na spoljnoj površini.
  • Doo - uslovni pas. Veličina uslovnog prolaza jednaka je prečniku unutrašnjeg kanala cevi, zaokružen na standardnu ​​vrijednost sa određenim stepenom tačnosti.

Obratite pažnju! U međunarodnom obeležavanju, simboli D i Dn, respektivno se koriste za označavanje spoljnog prečnika i uslovnog prolaza.

  • s - debljina zida. Što je ova vrednost veća, to će biti izdržljiva struktura i veći pritisak koji će cev izdržati.

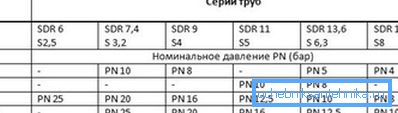

Zavisnost SDR-a i izdržati pritisak

Pored toga, kako bi se u potpunosti uvažile mogućnosti određenog modela, koristi se tzv. Standardni odnos prosjeka (SDR). Ova vrijednost izračunava se prema formuli:

SDR = D / s

Po pravilu, vrednost SDR se zaokružuje do tabelarnih vrednosti, što vam omogućava da jednostavno izaberete materijal sa željenom otpornošću na unutrašnji pritisak.

Inči ili milimetri?

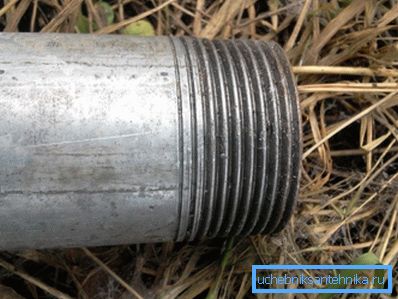

32 mm ili 1 1/4 inčni vodovod sa navojem

Još jedna bitna tačka je da se utvrdi odnos između metričkih i inčnih dimenzija cevi. Čini se da nema ničeg jednostavnijeg - samo pomnožite prečnik cevi u inčima veličine od jednog inča (oko 25,4 mm) i dobijemo željeni rezultat, ali u praksi sve je nešto komplikovanije.

Činjenica je da centimetri karakterišu cevni navoj, koji se preseca na spoljni prečnik, a pri izboru cevi (naročito kada se metalni proizvodi zamenjuju plastikom), unutrašnji prečnik je važan.

Tako profesionalni vodoinstalateri koriste standardne odnose:

  • Cev za vodu 1 2 inča - uslovni prolaz 15 mm, spoljni prečnik od 20 do 22 mm.
  • Cev za vodu 3 4-cev u 20 mm, spoljašnji od 25 do 27 mm.
  • Inčni proizvod - 25 i 32 mm, respektivno.
  • Cev za vodu 1 1 2 - uslovni hod od 40 mm, u zavisnosti od debljine zida može imati prečnik od 45 do 50 mm.

Takođe, u našem članku date su tabele odnosa inča i metričkih dimenzija cijevi koje se najčešće koriste u radu.

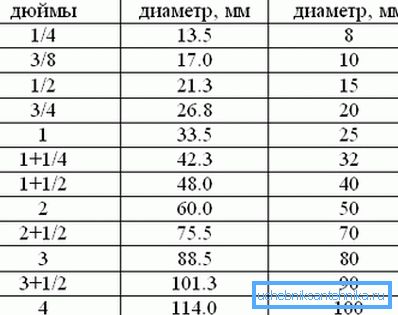

Tabela odnosa glavnih veličina

Bandwidth

Ponekad za izbor delova koji se koriste u izgradnji komunikacija potrebno je saznati kapacitet cevi određenog prečnika.

Ova vrijednost pokazuje koliko tečnost može proći kroz unutrašnji kanal po jedinici vremena i zavisi od sljedećih faktora:

  • Materijal od kojih je cev napravljena.
  • Oblik proizvoda (okrugli / profil).
  • Prečnik uslovnog prolaza.
  • Ukupna dužina konture.
  • Prisustvo nagiba i njegov stepen.
  • Pritisak sistema

Za izračunavanje ove vrijednosti obično se koriste opsežne formule, s obzirom da vodoinstalateri obično koriste standardna, vremenski testirana rješenja ili koriste vrijednosti tabele. Prema tome, prema takvoj tabeli, protok vodovodne cevi je 100 mm sa brzinom kretanja tečnosti na 0,3 m / s, a pritisak od 90 Pa / m biće oko 30 hiljada kg / h.

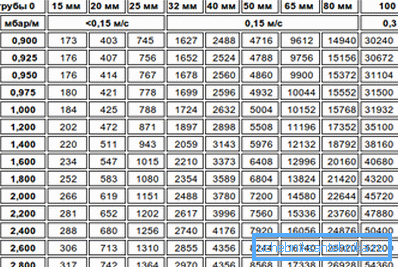

Tabela propusnog opsega

Obratite pažnju! Da ne biste uradili svoje proračune, možete preuzeti poseban program kalkulatora.

Metode merenja kod kuće

Cev možete meriti svojim rukama na nekoliko načina:

  • Ako proizvod ima dovoljno veliki prečnik, onda je najlakši način da se koristi fleksibilna mjerna traka (krojni merač je savršen). Obmotite traku oko cevi i izmerite obim u najširem delu. Tada izračunamo prečnik, delići obim sa brojem "Pi", približno jednak 3.1416.

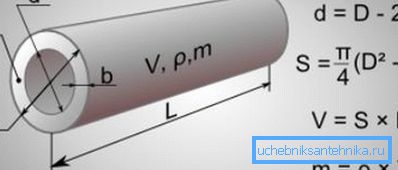

Šema proračunavanja

Obratite pažnju! Pošto se standardni delovi koriste u svakodnevnom životu, instrukcija preporučuje jednostavno podjelu obima za 3: tačnost će biti sasvim dovoljna.

  • Da biste radili sa cevima malih promjera, možete koristiti kalibar ili mikrometar. Ako ste u stalnom suočavanju sa sličnim zadacima, bolje je kupiti model sa elektronskim displejem: njegova cena je nešto viša od standardnih merila, ali je neuporedivo pogodnija za korištenje.
  • Korišćenjem kalupa možete odrediti i unutrašnji prečnik proizvoda. Da bi to učinili, na parčetu na više mesta, merimo debljinu zida, izračunavamo prosječnu vrijednost ovog parametra i oduzmemo je dvaput od postavljene vrijednosti spoljašnjeg prečnika.

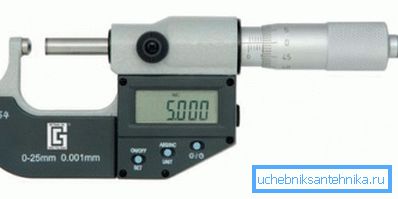

Mikrometar za cevi
  • Na kraju, da biste rešili problem, možete koristiti grafičke programe. Za cev koja treba da se meri, primenjujemo ili lanac ili objekat sa prethodno poznatim dimenzijama (na primjer, sandučić za sakupljanje). Fotografiramo proizvod, a zatim pomoću računarskih programa koreliramo dimenzije standarda sa dimenzijama cevi.

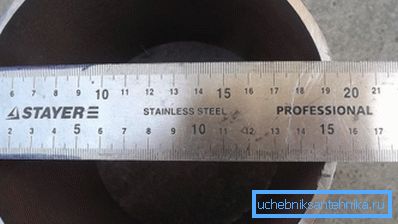

Približno merenje prečnika

Obratite pažnju! Najčešće, ova tehnika se koristi za objekte velikih razmera, kao i za cijevi, pristup kojim je vrlo teško dobiti.

Zaključak

Saznajte koji proizvod ispred nas - cev za vodu 50 mm, 60 mm ili 1 1/2 inča - na nekoliko načina. Što preciznije merimo, veća je verovatnoća da će odgovarajući deo biti izabran za povezivanje ili zamenu. Možete saznati više o principima merenja proizvoda cevi u video zapisu u ovom članku.
