Kako dovesti vodu u kuću iz bunara - čitav kompleks radova

Autonomno snabdevanje vodom je neophodna, ali veoma važna stvar. Nećete morati samo da razvijete izvor, već i da obezbedite neprekidno snabdevanje vodom potrebnim parametrima pritiska, hemijskog sastava i zapremine. Reći ćemo kako dovoditi vodu iz bunara u kuću svojim rukama, kao i kako spojiti i prilagoditi potrebnu opremu.

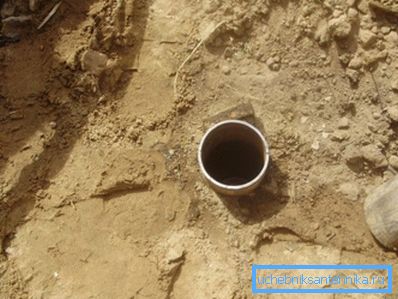

Nakon bušenja morate odlučiti kako dovesti vodu iz bunara u kuću.

Autonomni sistem vodosnabdevanja

Od čega se sastoji

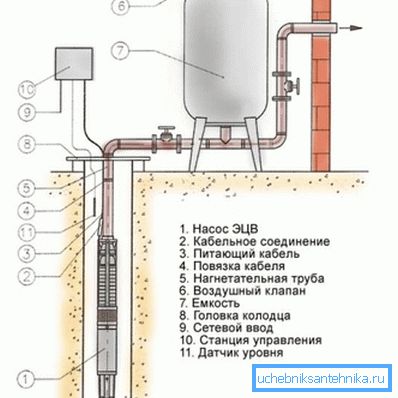

Pre nego što započnete bunar u kući, trebali biste saznati šta je potrebno za ovo.

Autonomni sistem vodosnabdevanja je set alata koji obezbeđuju podizanje vode iz bunara, transportovanje, akumuliranje, stvaranje potrebnih parametara pritiska, kao i upravljanje i koordiniranje rada svih elemenata sistema.

Savremene tehničke i materijalne mogućnosti omogućavaju stvaranje potpuno autonomnog i automatizovanog sistema vodosnabdevanja, pa ćemo razmotriti samo takvu opciju.

Dakle, sastav creva obuhvata:

  1. Duboka bušilica. Većina bunara ima dubinu veću od 8 metara, pa je neophodno koristiti podvodnu jedinicu;
  2. Nipple sa dvostranim spoljnim navojem, kontrolnim ventilom i spojnicom za povezivanje izlaza pumpe sa podiznom cevom;
  3. Vodovod. Važno je odabrati proizvod koji može izdržati pritisak prema dubini bunara, bolje je koristiti metal-plastične ili polimerske modele, savjetujemo cijevi od polietilena niske tlaka (HDPE);
  4. Napojni kabl motora motora i zatvoreni ulazi (zaštitni priključak od vlage);
  5. Ugradnja za prelazak sa vertikalne cevi u vodoravnu cev. Ovo može biti koleno ili mačka, u zavisnosti od karakteristika instalacije cijevi;
  6. Voćnjak. Ovaj proizvod je zatvoreni poklopac na vijčanim priključcima sa priključkom za cijevi i kablove, kao i za pričvršćivanje sigurnosnog kabla;
  7. Horizontalna cev za transport vode iz izvora u kuću. Ovde je takođe bolje koristiti PND-cev od istog prečnika;
  8. Set priključaka za povezivanje prijemnika: okretne spojnice, ugao filter, bradavica. U zavisnosti od konfiguracije cevi, ovaj komplet može varirati;
  9. Spremnik za akumulaciju (prijemnik) 200 litara. Bolje je koristiti plastične proizvode pomoću membrane, opremljene manometrom i prekidačem pritiska;
  10. Magnetni starter, čiji terminali zatvaraju / otvaraju krug za napajanje pumpe. Starter se kontroliše radnom strujom iz prekidača pritiska prijemnika. Instalira se za pokretanje pumpi velike snage sa velikim startnim strujama;
  11. Stanica za kontrolu pumpe, koja omogućava ručno pokretanje i ponovno pokretanje uređaja;
  12. Senzor nivoa vode u bunaru i relej za isključenje u slučaju nužde pumpe kada nivo vode pada ispod dozvoljenog nivoa.

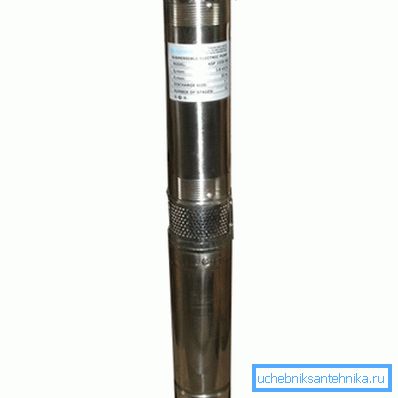

Kvalitetna potopljiva pumpa može da održava pritisak od 65 metara snage samo 250 vati.

Obratite pažnju! Potopljene pumpe i elementi za automatizaciju kontrole bi trebali biti najvišeg kvaliteta, tako da ne preporučujemo štednju i kupovinu proizvoda sumnjivih proizvođača.

Potapanje i priključak pumpe

Na slici je prikazan proces potapanja pumpe u bunar.

Idemo na posao.

Prvo morate sastaviti sistem podizanja vode na površinu:

  1. Uzimamo pumpu, au izlaznom otvoru zavrtimo bradavicu spoljnim navojem. Zatim okrenemo kontrolni ventil na bradavici i zavrtimo spojnicu u njega za povezivanje na PND-cev (spoj se obično koristi 32 / inča);

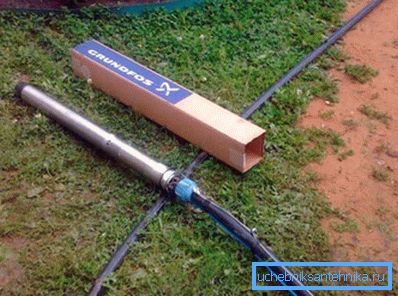

Pumpa povezujemo sa podiznom cev.
  1. Spojite spojnicu sa vodom, prethodno sečite do veličine. Kabl za napajanje motora postavljen je duž cijevi i pričvršćen na njega pomoću trake ili obujmica svake 2 do 3 metra;

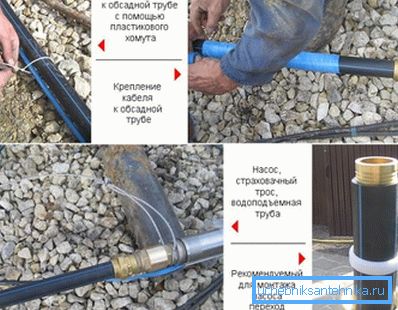

Pričvrstite kabl na cev.
  1. U otvorima za montažu na kućištu pumpe prolaze kroz sigurnosni kabl (obično uključeni) i pričvrstite ga sa dva držača na vijcima;

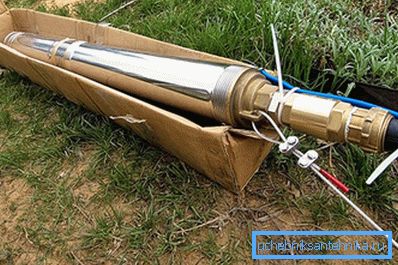

Kabl je pričvršćen sa dva stezaljka za vijak.
  1. Vodimo pumpu i nežno ga spustimo u bunar cevima, pokušajte da ne dodirnete zidove kućišta. Udaljenost do dna je najmanje 1 - 2 metra. Dinamičan nivo vode u bunaru mora biti najmanje 5 metara iznad pumpe;
Izuzetno nežno potopite pumpu.
  1. Gornji kraj cevi je navođen u rupu bušotine i stegnut, dolazimo i s kablom. Sigurnosni kabl je pričvršćen za poseban prsten sa donje strane gornje kapice;
Dobro postavite vrh čvora.
  1. Priključujemo kabl na mrežu od 220 V i napravimo probni start pumpe. Ako voda ne ode odmah - izvucite ga iza iz cevi, kontrolni ventil možda nije radio zbog vazduha u sistemu;
Povezujemo kabl pumpe sa mrežom.
  1. Ako voda ide - to znači da je prva faza završena.

  Obratite pažnju! Ako je pumpa već opremljena sa kontrolnim ventilom, bolje je duplirati sa proizvodom od mesinga, pošto je mnogo pouzdaniji: cena dobra pumpa je previsoka za rizik.

Podzemni gasovod

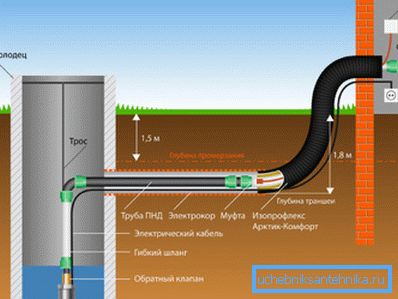

Vanjske cijevi sa sistemom grejanja cijevi.

Sad, zapravo, kako izvaditi vodu iz bunara u kuću. U ove svrhe je bolje koristiti cijev od polietilena, jer se prodaje u kalupima, a imate priliku da izaberete segment željene dužine kako biste izbjegli nepotrebne zglobove.

Koristan je i okretni priključak za PND cijevi i set dodatne opreme. Koristite samo kvalitetne proizvode, preporučujemo vam da izbrišete izbor kod italijanskih proizvođača.

Dakle, uputstva za polaganje cevi od bunara do kuće:

  1. Na dubini zamrzavanja tla (za svaku oblast ima svoju, srednja traka Rusije je oko 5 metara) kopamo rov iz bunara u kuću. Bolje je postaviti komunikaciju u najkraćem pravom smjeru, jer tada neće biti potrebnih okretnih priključnih stanica, a potrošnja materijala će biti niža;

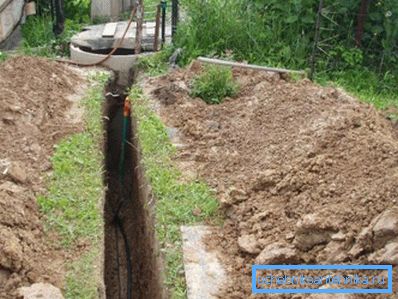

Pravimo zemaljske radove;
  1. Na dnu rova ​​nalijmo sloj peska visoke 10-20 cm, sa blagim nagibom ka bunarcu (1% će biti dovoljno). Postavili smo cev na ovu posteljinu;

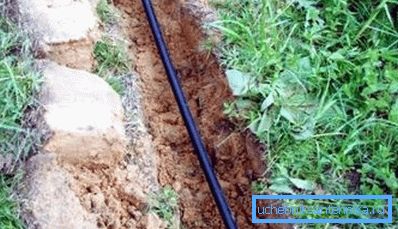

Postavili smo cev na peskovu jastuku.
  1. Zavrnemo jedan kraj creva u keson i spojimo ga pomoću kolena i fitinga pomoću cijevi za dizanje;

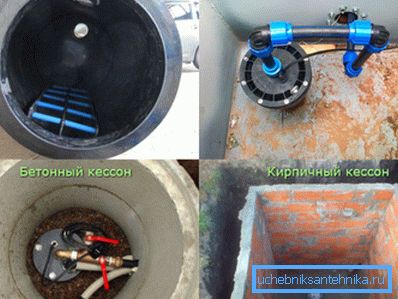

Dobijemo cev u kesonu i spojimo ga sa podiznom granom.
  1. Drugu stranu započnemo u posebnu rupu u temelju kuće ili baze, dovodimo ulaznu tačku plastičnom rukavom i pažljivo zaptivimo ga silikonom ili drugim zaptivnim materijalom;

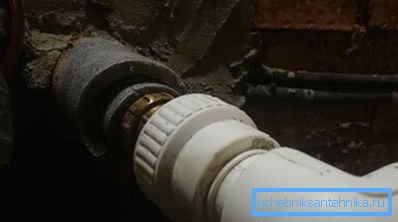

Napravimo ulaz kroz zid temelj ili podruma.
  1. Cev je prekriven slojem peska, tako da je pokriven do visine 15 cm, a rov je prekriven zemljom. Kamen u tlu ne bi trebao pasti, ne može se vratiti bočni poklon.
Posuti cev i zakopati rov.
  1. U donjem dijelu cijevi bolje je obezbijediti odvodni ventil za odvod vode iz bunara u slučaju očuvanja lokacije za zimu.

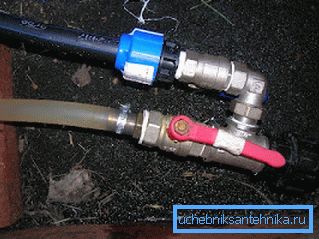

Na najnižoj tački horizontalne cevi ili u vertikalnom području unutar bunara, može se postaviti slavina za ispuštanje vode.

  Obratite pažnju! Ako je cevovod produbljen ispod nivoa zamrzavanja tla, onda ga treba izolirati posebnim kućištem od stiropora, u koji je bolje ugraditi grejni kabl koji je povezan sa prekidačem temperature. Takođe dolazi sa ulaznom pločom, koja se nalazi na površini ili blizu nje.

Veza prijemnika

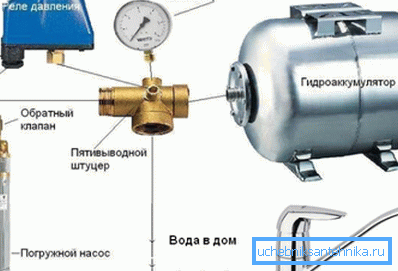

Šema povezivanja hidrokakumulatora.

Kao što smo već rekli, sistem vodosnabdevanja ne samo da isporučuje vodu potrošaču, već i da obezbedi pritisak i performanse prihvatljive za normalno funkcionisanje sanitarne opreme. Potopljena pumpa može da stvori dovoljno visok pritisak, iako će biti nestabilan, a uz naglo blokiranje ventila može doći do hidrauličnog šoka.

Pored toga, ako je pumpa direktno priključena na dovod vode, svaki put kada se slavina otključava u bilo kojoj vodovodnoj instalaciji (umivaonik, sudoper, kupatilo, toalet, itd.), Motor pumpe će se uključiti. Ovo će negativno uticati na životni vek motora, mehaniku pumpe, kao i tačke isključenja na releju ili starteru.

Zbog toga je potreban hidroakumulator koji će akumulirati vodu pod pritiskom i isporučivati ​​ga potrošaču. Kada pritisak u rezervoaru uređaja pada ispod određenog nivoa, aktiviraće se prekidač pritiska, koji će zatvoriti krug dovoda motora pumpe i pumpati potrebnu količinu vode. Ako kapacitet rezervoara iznosi 100 litara ili više, onda će za prosečan broj porodica broj pumpi biti manji i trajace dugo vremena.

Po pravilu, zapremina rezervoara prijemnika izračunava se na osnovu odnosa od 20 litara po vrhu, uključujući toalet, zalivanje i druge.

Prešli smo da uđemo u cev u kuću. Napred:

  1. Ulazak u cev je spojen pomoću spojnice sa petoplovnim priključkom. Spojimo spojnicu na otvoru po inču kroz bradavicu sa navrtkom za pričvršćivanje;
Za povezivanje vrha ulazne cevi sa sindromom koristite
  1. Na ulazu prijemnika ulepšamo kutnu krivinu, koju proširujemo cevnim segmentom željene dužine. Ako je moguće, umesto cevi i lakata, koristimo fleksibilno crevo sa slavinom;
Priključite rezervoar sa priključkom;
  1. Kraj prihvatne cevi je spojen kroz kuglični ventil sa poklopcem sa bilo kojim slobodnim ugradnim rupama. Ako se koristi crevo sa slavinom, onda se njegov kraj jednostavno navuče kroz adapter ("američki") u otvore mlaznice;

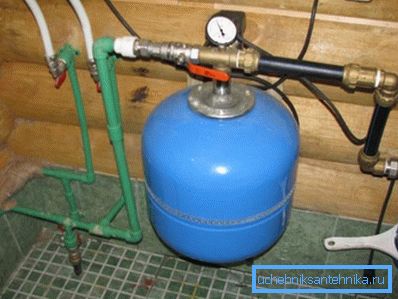

Evo kako direktno spojiti rezervoar sa petoplovnim priključkom.
  1. U rupu? centimetri povezuju manometar;
  2. Za nenaseljenu rupu? inčni priključak prekidača pritiska;

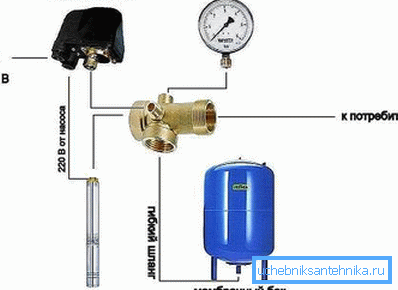

Na dijagramu su prikazane rupe za povezivanje delova sa fitingom.
  1. Preostala neupuštena inčasta rupa distributivne spojnice spojena je preko ventila sa navrtkom za pričvršćivanje vode do potrošača;

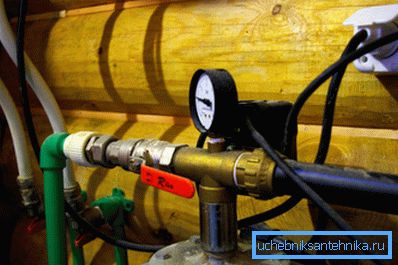

Priključujemo cev za vodu (zeleno) sa inčnom rupom spojnice kroz slavinu sa američkom.
  1. Kabl za napajanje pumpe priključujemo na relejne priključke koji će se pokrenuti i isključiti. Komutacioni prekidač je jednostavan i opisan je u uputstvima releja. Ako je potreban starter, onda se njegov kalem napaja preko releja, a pumpa je priključena na terminale startera;
Prebacujemo prekidač pritiska i snagu pumpe.
  1. Odvojeno, vodimo kabl pumpe kroz ručni prekidač, dizajniran za startnu struju motora sa dvostrukom marginom;
Instaliramo sistem ručnog starta.
  1. Korišćenjem ručnog prekidačkog prekidača, započinjamo pumpnu opremu i sačekajmo dok se rezervoar ne napuni i sistem će automatski isključiti snagu motora pumpe. Primetimo pritisak na meraču pritiska. Zatim otvorimo nekoliko slavina i pustimo vodu sve dok sistem ne pokrene pumpu ponovo, takođe popraviti vrednost pritiska;

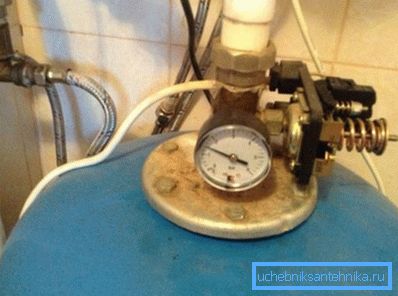

Primetimo da je prekid niži i gornji pritisak.
  1. Upoređivamo dobijene vrednosti sa karakteristikama pasoša prijemnika i, ako je potrebno, podesite relej.

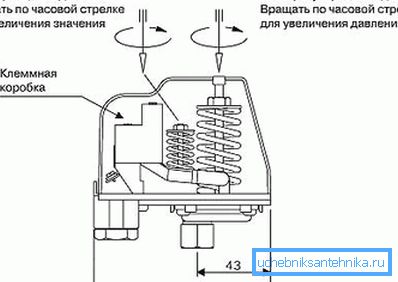

Ako je potrebno, napravite tune-up relej.

Zaključak

Ugradnja autonomnog sistema vodosnabdevanja je veoma odgovoran zadatak, koji se sastoji iz više faza. Ipak, ceo kompleks radova može se izvesti samostalno prateći tačke u našem priručniku (takođe naučite kako dobiti pumpu iz bunara).

Video u ovom članku jasno pokazuje proces.
