Kablovski bunar: karakteristike uređaja i tehnike ugradnje

Da bi se obezbedio pristup provodnicima, telefonskim mrežama i drugim autoputevima radi inspekcije i popravki, postavljen je betonski ili plastični kablovski bunar. I ako su ranije teški moduli napravljeni od armiranog betona korišteni za proizvodnju takvih struktura, danas ih zamjenjuju laki predmeti napravljeni od tehnopolimera.

U nastavku ćemo opisati karakteristike dizajna ovih proizvoda, opisati njihove glavne prednosti i tehniku ​​ugradnje.

Izgradnja tokom instalacije

Karakteristike uređaja

Izgradnja

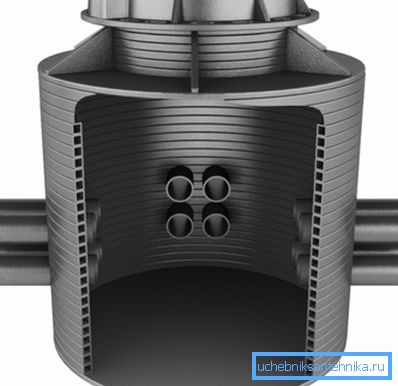

Interni uređaj

Kao što smo već pomenuli, telefonski izvori kablovskih kanala i drugih provodnika koriste se prilikom polaganja komunikacije.

Obavljaju dve glavne funkcije:

  • Prvo, ugradnja takvog uređaja omogućava pristup položenim provodnicima bez iskopavanja. Da biste provjerili stanje žica, saznali prisustvo naginjanja ili popravke, nema potrebe za kopanjem rova. Dovoljno je otvoriti otvor i spustiti se u komoru za bušotine.
  • Drugo, savremeni kablovski priključci imaju prilično prostranu unutrašnju komoru u kojoj se može staviti pasivna oprema.

Na osnovu ovoga, upotreba takvih proizvoda se vrši prilikom polaganja gotovo bilo koje komunikacione mreže.

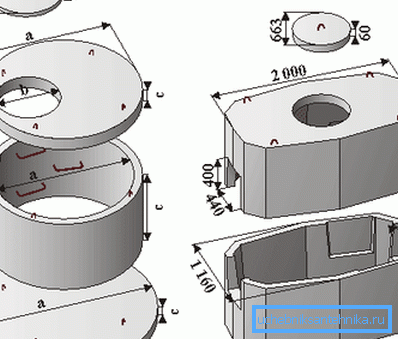

Dimenzije i detalji betonskih proizvoda

Do danas postoje mnoge modifikacije takvih bunara.

Međutim, opšta šema njihovog dizajna ostaje nepromenjena:

  • Osnova tela je velika zapremina, izrađena od betona ili plastike (PVC, polistirol, polietilen, itd.). Po pravilu, plastični modeli su dostupni sa ojačavajućim materijalima, obezbeđujući materijal mehaničke čvrstoće.
  • Ključni deo se montira na površinu. Šahto obično uključuje bazu i dobro pokrivač koji se oslanja ili odbacuje.

Obratite pažnju! Neki bunari za kablovske kanale opremljeni su sa dva otvora: spoljna i unutrašnja. Istovremeno, sistem za zaključavanje sa tajnom je instaliran na unutrašnjem poklopcu, koji se može otvoriti samo posebnim ključem.

  • Slučaj sa lopaticom bunara povezuje usta. Dizajn vrata može takođe biti drugačiji, ali u svakom slučaju, postaje dovoljno prostran, tako da se možete spustiti na žice.
  • Brojni modeli su dostupni bez vrata. U ovom slučaju, otvor se montira odmah na trup.

Glavne sorte

Što se tiče tipologije, danas industrija proizvodi mnoge modifikacije proizvoda ove vrste.

U nastavku damo samo najtraženije:

  • KKT-1 i KKT-2 - koriste se kao univerzalni sistem za pregledanje. Koriste se za postavljanje standardnih komunikacija niske parice u privatnom sektoru (KKT-1) i za postavljanje pasivne opreme (KKT-2).

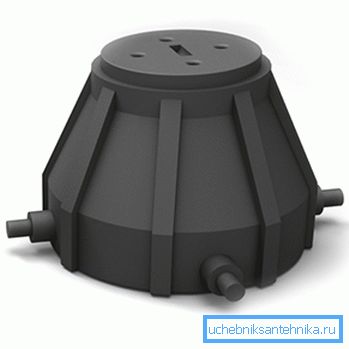

KKT-1 model
  • ŠIFRA - koristi se za postavljanje optičkih mreža. Komora bunara je dizajnirana da instalira optičke spojnice, kao i da skladišti skladište optičkih vlakana.
  • KKTM je bunar za niske par telefonske mreže. Može se proizvoditi i sa cilindričnim tijelom (KKTM-1), a sa produženim dnom za prihvat različitih uređaja (KKTM-2).
  • KKS - serija betonskih bunara za kablovsku komunikaciju. Svi proizvodi karakterišu visoka čvrstoća i sigurnost. Može se koristiti iu stambenim i industrijskim postrojenjima.

Osim toga, posebno mjesto na ovoj listi se bavi kablovskim bunarima za kablove za napajanje. Njihov dizajn obezbeđuje maksimalni nivo električne sigurnosti upotrebom savremenih izolacionih materijala.

Prednosti plastike preko betona

Uprkos svim varijacijama, plastični proizvodi danas postepeno zamenjuju betonske izvore u mnogim područjima.

Za to postoji više razloga:

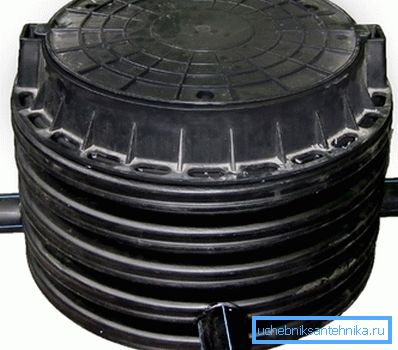

Proizvod za mrežu za napajanje
  • Prvo, oni imaju nižu specifičnu težinu sa uporedivim mehaničkim karakteristikama.
  • Drugo, njihov dizajn karakteriše visoka tezina.
  • Materijali koji su korišćeni su hemijski inertni (ne degradiraju se pod uticajem rastvora tla), izdržljivost i ekološko prijaznost.

Obratite pažnju! Niska poroznost pruža otpor negativnim temperaturama oko 50 godina. Istovremeno, ovaj period ne zavisi od broja ciklusa zamrzavanja, što je veoma važno za centralnu Rusiju sa nestabilnom klimom.

  • Plastičnost materijala omogućava proizvodnju bunara praktično bilo koje veličine i takođe obezbeđuje implementaciju različitih inženjerskih rešenja (spajalice, tehnološke rupe itd.).
  • Cena plastičnih bunara je takođe prilično pristupačna.

Tehnologija montaže

Da bi kablovska veza dobro trajala što je moguće duže, mora se ispravno instalirati.

I sa određenim vještinama, ovo se može uraditi vlastitim rukama:

  • U prvoj fazi kopamo jama, dimenzije koje odgovaraju dimenzijama bunara.
  • Na izravnanom dnu iskopa zaspimo sloj peska, kompaktno ga s ručnim ili električnim zatvaračima. Konačno, debljina sloja treba biti najmanje 15 cm.

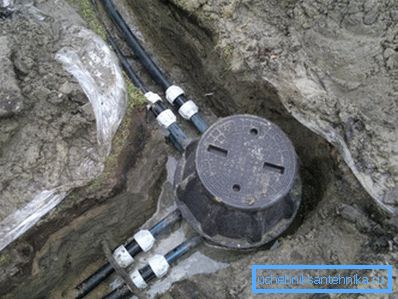

Kada je postavljen u poplavljenu zemlju potrebna je betonska baza!

Obratite pažnju! Na mestima sa visokom vlagom u tlu ili bliskim uljem podzemnih voda, uputstva preporučuju montiranje betonske osnove do 150 mm ispod proizvoda.

  • Bunar smo postavili na pripremljenu bazu.
  • Da bi se spriječilo njegovo "uspon" kada je zemljište poplavljeno, sipajte konkretne "sidro". Za livenje koristite betonsku klasu B15 i iznad.
  • Ako u strukturi postoji tzv. Komora za punjenje, popunjavamo je betonom i to.
  • Posle završnog poravnanja, započinje nasipanje razmaka između zidova jame i bunara. Ispunjavamo mešavinu peska-tla u slojevima od 20 cm, sa obaveznom sabijanjem.
  • Ako je grlo u zoni transportnih opterećenja, popunite betonsku površinu. Da bismo to uradili, postavljamo oplatu oko perimetra krune, u koju napojimo beton.
  • Umesto slepog područja, možete koristiti cestovnu ploču sa otvorom odgovarajućeg prečnika.

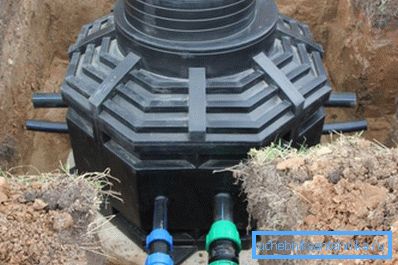

Slika instalirane konstrukcije sa povezanim kablovima

Zaključak

Koristite betonske i plastične kablove za barem kako biste uštedeli snagu prilikom polaganja komunikacije. Pošto smo pravilno odabrali strukturu i instalirali ga u skladu s gore navedenim preporukama, s jedne strane ćemo moći da obezbedimo pristup kablovima, a sa druge strane da ih pouzdano zaštitimo od spoljnih uticaja. Video u ovom članku sadrži detaljnije informacije o dizajnu i funkcijama sličnih proizvoda.
