Izračunavanje vodovoda u privatnoj kući: samo komplikovano

Tema ovog članka je izračunavanje vodovodnih mreža u privatnoj kući. Budući da tipična vodovodna šema male kuce nije složena, ne moramo se popeti u džunglu složenih formula; međutim, čitalac će morati naučiti određenu količinu teorije.

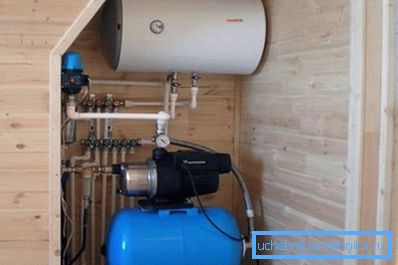

Fragment vodovodnog sistema privatne kuće. Kao i svaki drugi inženjerski sistem, ovoj treba preliminarne proračune.

Karakteristika vikendice

Šta je zapravo sistem vodosnabdevanja u privatnoj kući lakši nego u stambenoj zgradi (naravno, pored ukupnog broja vodovodnih instalacija)?

Postoje dve glavne razlike:

  • U toploj vodi, po pravilu, nema potrebe za stalnim cirkulacijama kroz grejalice i peškire.

U prisustvu cirkulacionih kutija, izračunavanje vodovodne mreže tople vode je znatno komplikovanije: cijevi moraju proći kroz ne samo vodu koju rastavljaju stanovnici, već i kontinualno mijenjanje mase vode.

U našem slučaju, međutim, rastojanje od sanitarne opreme do kotla, kolone ili vezivanja na stazu nije dovoljno da ne obratite pažnju na brzinu isporuke tople vode u slavinu.

Važno: Za one koji nisu suočeni sa sistemima cirkulacije tople vode - u modernim stambenim zgradama, cevi za toplu vodu su povezane u parovima. Zbog razlike u pritiscima u umetcima koji su stvoreni od strane držača za održavanje, voda kontinualno kroži kroz podizače. Time se obezbeđuje brz dovod tople vode u mješalice i tokom cijele godine grejanje grejnih peškira u kupatilima.

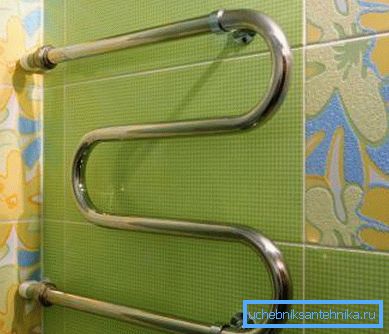

Grijana peškirna šina se zagreva zbog kontinuiranog cirkulacije kroz police GVS-a.
  • Vodoinstalacije u privatnoj kući su razblažene šumom, što podrazumijeva konstantno opterećenje pojedinih dijelova ožičenja. Za poređenje, izračunavanje mreže prstena vode (omogućavajući napajanje svakog odvoda dovoda vode iz dva ili više izvora) treba izvesti zasebno za svaki od mogućih dijagrama veze.

Ono što mislimo

Moramo:

  1. Procijenite potrošnju vode uz maksimalnu potrošnju.
  2. Izračunajte poprečni presek cijevi za vodu koji može osigurati ovaj protok uz prihvatljivu brzinu protoka.

Referenca: maksimalna brzina protoka vode na kojoj ne generiše hidrauličnu buku je oko 1,5 m / s.

  1. Izračunajte pritisak na kraju vodovoda. Ako je neprihvatljivo nisko, trebalo bi razmisliti o povećanju prečnika cjevovoda ili instaliranju srednjeg pumpnog uređaja.

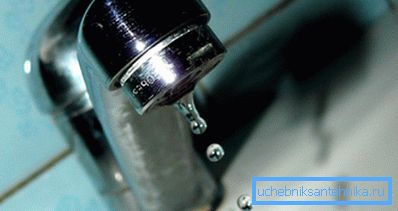

Slab pritisak na mikseru je malo verovatno zadovoljiti vlasnika.

Zadaci su formulisani. Hajde da započnemo

Potrošnja

Može se približno proceniti stepenom potrošnje pojedinačnih instalacija za vodovodne instalacije. Podaci, po želji, lako se mogu naći u jednom od priloga u SNiP 2.04.01-85; zbog pogodnosti čitaoca, iz njega damo izvadak.

Vrsta uređaja Potrošnja hladne vode, l / s Ukupna potrošnja tople i hladne vode, l / s
Kran za zalivanje 0.3 0.3
WC sa slavinom 1.4 1.4
WC školjka 0.10 0.10
Tuš kabina 0.08 0.12
Bath 0.17 0.25
Pranje 0.08 0.12
Umivaonik 0.08 0.12

Kod stambenih zgrada, prilikom izračunavanja protoka koristi se koeficijent verovatnoće istovremene upotrebe uređaja. Mi jednostavno sumiramo tok vode kroz uređaje koji se mogu koristiti istovremeno. Recimo, umivaonik, tuš i WC će dati ukupan protok jednak 0,12 + 0,12 + 0,10 = 0,34 l / s.

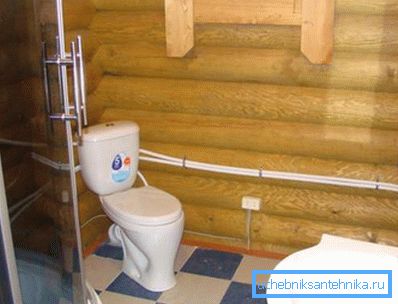

Sumira se voda kroz uređaje koji mogu da funkcionišu istovremeno.

Sekcija

Izračunavanje sekcije vodovoda može se izvršiti na dva načina:

  1. Izbor prema tablici vrednosti.
  2. Izračunato maksimalno dozvoljenim protokom.

Izbor tabele

Zapravo, tabela ne zahteva nikakve komentare.

Nominalni prečnik cevi, mm Potrošnja, l / s
10 0.12
15 0.36
20 0.72
25 1.44
32 2.4
40 3.6
50 6

Na primer, za protok od 0,34 l / s, dovoljna je cijev DN15.

Napomena: daljinski upravljač (uslovni hod) je približno jednak unutrašnjem prečniku cijevi za gas. U polimernim cevima, obeleženim spoljnim prečnikom, unutrašnji prečnik se razlikuje za jedan korak: na primer, cevi od 40 mm polipropilena imaju unutrašnji prečnik od oko 32 mm.

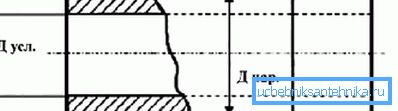

Nominalni prolaz je približno jednak unutrašnjem prečniku.

Izračunavanje protoka

Izračunavanje prečnika vodovoda za protok vode kroz njega može se izvršiti koristeći dvije jednostavne formule:

  1. Formule za izračunavanje poprečnog preseka njegovog radijusa.
  2. Formule za izračunavanje protoka kroz poznati sekciju sa poznatim protokom.

Prva formula je S =? r ^ 2. U njemu:

  • S je željena površina poprečnog preseka.
  • ? - pi broj (oko 3.1415).
  • r je poluprečnik poprečnog preseka (pola daljinskog upravljača ili unutrašnjeg prečnika cevi).

Druga formula izgleda kao Q = VS, gde:

  • Q - potrošnja;
  • V je protok;
  • S je poprečni presek.

Radi lakšeg obračuna, sve vrijednosti pretvaraju se u SI-metre, kvadratne metre, metri u sekundi i kubike u sekundi.

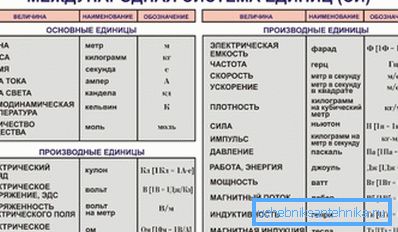

SI jedinice.

Hajde da izračunamo minimalni daljinski upravljač cijevi za sljedeće ulazne podatke:

  • Potrošnja kroz njega je ista 0.34 litara u sekundi.
  • Brzina protoka koja se koristi u proračunima je maksimalno dozvoljena 1,5 m / s.

Hajde da započnemo

  1. Potrošnja u vrijednostima SI iznosiće 0.00034 m3 / s.
  2. Površina poprečnog preseka prema drugoj formuli mora biti najmanje 0.00034 / 1.5 = 0.00027 m2.
  3. Kvadrat radiusa prema prvom formula je 0.00027 / 3.1415 = 0.000086.
  4. Izvadimo iz ovog broja kvadratni koren. Radijus je 0,0092 metara.
  5. Da biste dobili daljinski upravljač ili unutrašnji prečnik, pomnožite radijus dva. Rezultat je 0.0184 metara, ili 18 milimetara. Lako je vidjeti da je on blizu onome dobijenim prvim metodom, iako se to tačno ne poklapa s njim.

Pritisak glave

Počnimo sa nekoliko opštih napomena:

  • Tipični pritisak u snabdevanju hladnom vodom je od 2 do 4 atmosfere (kgf / cm2). Zavisi od udaljenosti do najbliže pumpne stanice ili vodenog tornja, na reljefu terena, stanju cjevovoda, tipu zapornih ventila na glavnom vodovodnom sistemu i nizu drugih faktora.
  • Apsolutni minimalni pritisak koji omogućava savremenim vodoinstalacijskim aparatima i kućnim aparatima koji koriste vodu za rad je 3 metra. Uputstvo za trenutne grejače bojlera Atmor, na primjer, direktno navodi da je donji prag aktiviranja senzora pritiska koji uključuje grijanje 0,3 kgf / cm2.

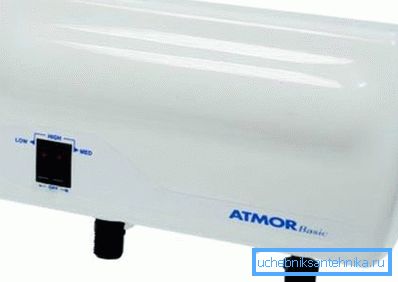

Senzor pritiska uređaja se aktivira pod pritiskom od 3 metra.

Referenca: pri atmosferskom pritisku od 10 metara pritiska odgovara 1 kgf / cm2 nadpritiska.

U praksi, bolje je imati minimalnu glavu od pet metara na vodovodnoj instalaciji. Mala margina nadoknađuje gubitke u neispravnim vodovima, ventilima i samom uređaju.

Moramo izračunati pad pritiska u cevovodu poznate dužine i prečnika. Ako je razlika u pritisku koji odgovara pritisku u cevovodu i padu pritiska u sistemu za dovod vode više od 5 metara, naš sistem za vodosnabdevanje će funkcionisati bez ikakvih žalbi. Ako je manje, potrebno je da povećate prečnik cevi ili ga otvorite pumpom (cena koja će, inače, očigledno premašiti povećanje troškova cevi zbog povećanja njihovog prečnika za jedan korak).

Dakle, kako se izračunava pritisak u vodovodnoj mreži?

Ovde je formula H = iL (1 + K) validna, u kojoj:

  • H - negovana vrijednost padanja pritiska.
  • i - tzv. hidraulički nagib cevovoda.
  • L je dužina cevi.
  • K - koeficijent, koji je određen funkcionalnošću vodovoda.

Najlakši način za određivanje koeficijenta K.

Jednako je:

  • 0,3 za potrebe domaćinstva i pića.
  • 0,2 za industrijsku ili vatro-ekonomsku.
  • 0,15 za vatrogasnu proizvodnju.
  • 0,10 za vatrogasca.

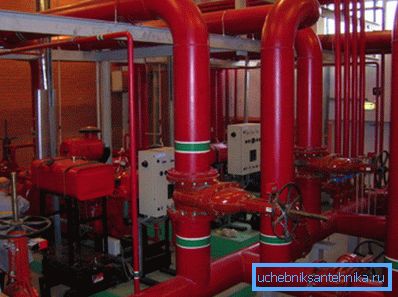

Na fotografiji - snabdevanje protiv požara.

Sa merenjem dužine cjevovoda ili njegovog odjeljka, ne postoji posebna poteškoća; Ali koncept hidrauličnog pristrasnosti zahteva posebnu diskusiju.

Na njegovu vrijednost utiču sljedeći faktori:

  1. Hrapavost zidova cevi, koja, pak, zavisi od njihovog materijala i starosti. Plastične mase imaju glađu površinu od čelika ili livenog gvožđa; Pored toga, čelične cevi su porasle krečenjem i rđom tokom vremena.
  2. Prečnik cevi. Postoji inverzan odnos: što je manji, to je veći otpor cevovoda na kretanje vode u njemu.
  3. Protok Sa povećanjem, otpor se takođe povećava.

Pre nekog vremena morale smo dodatno uzeti u obzir hidrauličke gubitke na ventilom; Međutim, savremeni kuglični ventili sa punim otvorom stvaraju približno isti otpor kao cev, tako da se mogu bezbedno zanemariti.

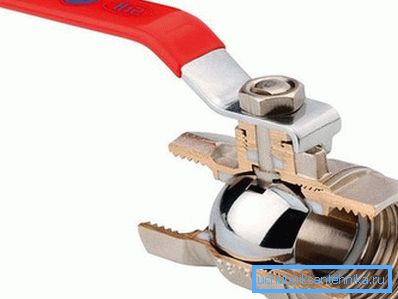

Otvoreni kuglični ventil skoro da nema otpornosti na protok vode.

Vrlo je problematično izračunati hidraulički nagib samostalno, ali, na sreću, to nije neophodno: sve potrebne vrednosti se mogu naći u takozvanim Shevelev tablicama.

Da bi čitalac mogao da zamisli o čemu se radi, datićemo malom odlomku jedne tablice za plastičnu cev prečnika 20 mm.

Potrošnja, l / s Protok, m / s 1000i
0.25 1.24 160.5
0.30 1.49 221.8
0.35 1.74 291.6
0.40 1.99 369.5

Šta je 1000i u desnoj koloni stola? Ovo je samo vrednost hidrauličnog nagiba na 1000 metara. Da biste dobili vrijednost i za našu formulu, dovoljno je podijeliti je za 1000.

Hajde da izračunamo pad pritiska u cevi prečnika 20 mm dužine 25 metara i brzinu protoka od jednog i po metara u sekundi.

  1. Tražimo odgovarajuće parametre u tabeli. Prema njenim podacima, 1000i za opisane uslove je jednako 221,8; i = 221,8 / 1000 = 0,2218.
Tabele Sheveleva su štampane mnogo puta od prve publikacije.
  1. Zamijenite sve vrijednosti u formuli. H = 0,2218 * 25 * (1 + 0,3) = 7,285 metara. Sa ulaznim pritiskom od 2,5 atmosfere na izlazu, to će biti 2,5 - (7,2 / 10) = 1,78 kgf / cm2, što je više nego zadovoljavajuće.

Zaključak

Još jednom naglašavamo: gore navedene proračune su izuzetno pojednostavljene i nisu namenjene profesionalnim proračunima složenih sistema. Međutim, njihova tačnost je sasvim prihvatljiva za potrebe vlasnika privatnih kuća.

Za više informacija, uobičajeno, čitaocu će biti ponuđen video u ovom članku. Successes!
