Izabrali smo i ugradili ventil mam-mama, mamu-tatu i druge

U ovom članku ćemo pričati o tome šta je kran od mamine tate i kako se razlikuje od sličnih uređaja sa drugim vrstama povezanih elemenata. Pored toga, razmatramo klasifikaciju dizalica prema vrsti priključka, kao i saznati o karakteristikama rada ovih uređaja.

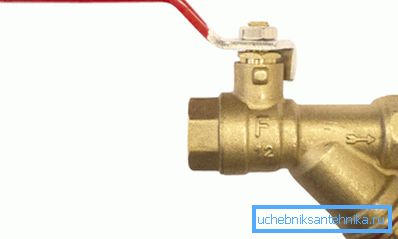

Voda sa unutrašnjim navojem i kosim filterom

Klasifikacija brzih priključaka sa navojem

Ne znaš kako se otac 1 2 otac razlikuje od sličnog uređaja mama-mama? Kako bismo dali iscrpni odgovor na ovo pitanje, razmatramo karakteristike navojnih priključaka koji se koriste u montaži cevovoda.

Da bi se cev postavila na fiting, neophodno je, s jedne strane, da je priključak spojni element, a sa druge strane spojnica. Na taj način se priključak dovodi u spojnicu, zbog čega se postiže potrebna potreba za pričvršćivanjem.

Naravno, da bi se opisani način pričvršćivanja primenio u stvarnim uslovima, spojni element u obliku spojnice mora biti opremljen unutrašnjim navojem, a priključak mora biti spoljašnji.

Tradicionalno, "mama" se zove vezni element, napravljen u obliku sjedinjavanja. Dakle, "otac" je povezujući element, napravljen u obliku udubljenja.

Važno: Dijagrami ožičenja koji rade sa upotrebom "mama" i "oca" najčešće se koriste za izgradnju cjevovoda malih i srednjih prečnika preseka. Ugradnja velikih sistema cevovoda sa presekom prečnika preko 50 mm se obično vrši pomoću jače prirubnice ili zavarenog spoja.

Dakle, odlučili smo se o glavnim vrstama navojnih priključaka koji se koriste za izgradnju cevovoda, a to je i povratak na razmatranje ventila.

Navojni konektori na ventilu

  • Kran 1 2 mama, šta karakteriše njegov dizajn?

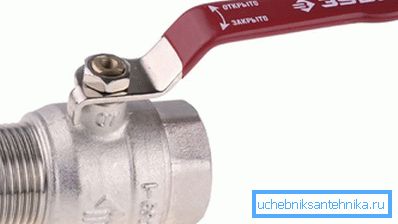

Domaći proizvodi poput

Na telu uređaja, pored štapa sa zamaškom, možemo videti i dve mlaznice koje se nalaze na istoj osi. Sa jedne strane, mlaznica se završava sa ženskom spojnicom sa navojem, čiji prečnik je 1/2 (12,7 mm).

S druge strane, cev se završava pomoću muške navojne mlaznice.

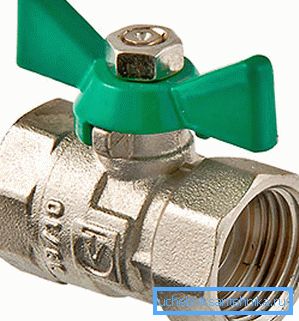

Valtec brend proizvodi sa unutrašnjim navojem na obe strane
  • Matice matične majke sa obe strane su opremljene sa mlaznicama koje se završavaju u spojnicama. Takvi uređaji su najbolje rješenje za ugradnju dizalice u rupturu cjevovoda.

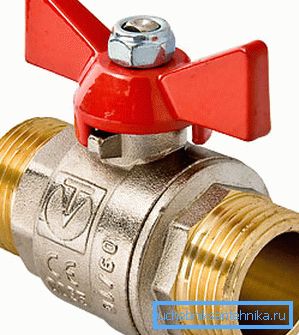

Valtec brend proizvodi sa spoljnim navojem na obe strane
  • Uređaji sa priključnim elementom tipa "otac-otac" su sanitarna armatura, sa obe strane čija su armatura sa vanjskim navojem.

Važno: Kod svih navedenih uređaja kućište i priključni elementi su izrađeni od mesinga ili nerđajućeg čelika AISI 316L. Nabavka ventila od obojenih metala ili lake legure uz dodatak aluminijuma se ne preporučuje.

Funkcije aplikacije

Plutovano kurcu starog tipa majke i majke

Moderni kuglični ventil se koristi za izradu cevovoda dizajniranih za transport tekućih i gasnih medija. Zbog toga je moguće naći uređaje za prodaju, sa spojnim elementima za povezivanje, koji su dizajnirani za rad sa gasom ili za rad sa vodom.

Dakle, kako se modifikacije gasa razlikuju od vodenih, osim u boji pera?

  1. Gasni ventili se izrađuju uzimajući u obzir sigurnosne zahteve za snabdevanje gasom. Usklađenost sa ovim zahtevima utiče na kvalitet upotrebljenih materijala i tačnost montaže svih strukturnih elemenata.
Gasna slavina sa unutrašnjim navojem sa obe strane

Opet, svi zvanično proizvedeni ventili za distributivne mreže gasa su podvrgnuti obaveznoj kontroli kvaliteta, a potom ovjereni za upotrebu na teritoriji Ruske Federacije i zemalja ZND.

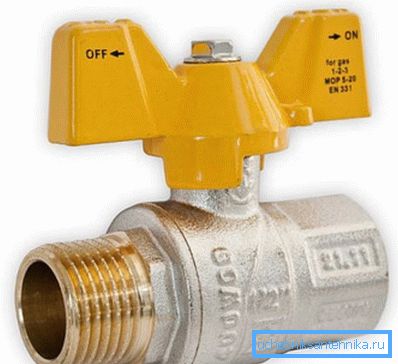

Na slici su gasni ventili

Ventili za gas se razlikuju po sledećim karakteristikama:

  • Sve konstrukcione komponente, uključujući i stub, sastavljene su unutar kućišta, zbog čega se uređaj dobija apsolutno čvrsta i nerazdvojiva.
  • Prisustvo anti-eksplozionog štapa čini sigurnim za rad u domaćem i industrijskom okruženju.
  • Prisustvo tehnoloških uređaja dizajniranih da blokiraju i zapečatavaju zamajac.
  • Mogućnost upravljanja uređajima u širokom opsegu temperatura (od -40 ° C do + 60 ° C), što je više nego relevantno za rad u domaćim klimatskim uslovima.
  • Sposobnost korišćenja uređaja u širokom spektru indikatora pritiska (slavine su dizajnirane za nominalni pritisak do 5 bara i maksimalno do 20 bara).
  1. Kuglični ventili za vodu izrađuju se sa manjim brojem zahteva za kvalitet završenog rezultata.

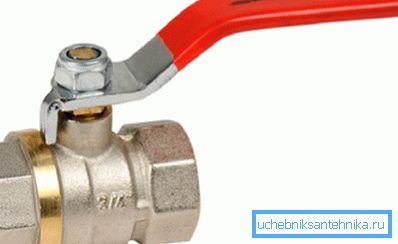

Mom-Ma zaustavljaju ventile za vodu

Jedini osnovni zahtev koji gotov proizvod mora ispuniti je kombinacija stezanja i visoke otpornosti na koroziju.

Vanjski, kuglični ventili za vodu se ne razlikuju mnogo od sličnih uređaja dizajniranih za rad sa prirodnim gasom. Ali postoji jedna važna stvar: ako se gasni ventil može postaviti na vodovod, onda se ventili za zaustavljanje vode ne mogu koristiti za rad sa gasom!

Karakteristike ugradnje gasnih ventila

Do nedavno snabdevanje prirodnim gasom domovima ili stanovima kontrolisalo je plutajuće slavine od majke do majke. Takvi uređaji su bili navijeni na spoljne niti u rupturi cevovoda.

Da bi se obezbedila potrebna zategnutost, navojni zglob se valjao kroz vuču, a kasnije i trakom za fumiranje. Da bi se produžio vek trajanja veze, razmak duž konture fitinga u spojnicu je premazan bojama ulja, koji su nakon sušenja eliminisali mogućnost curenja.

Danas su primitivne i netrajne plutane dizalice zamijenjene naprednijim modifikacijama lopte sa velikim resursima.

Novi uređaji, kao i stare verzije, opremljeni su s priključnim elementima tipa "majka-majka". Ovo se radi radi lakšeg ugradnje u rupturu cevovoda bez potrebe za dodatnim prelaznim priključcima, što može negativno uticati na stepen čvrstoće konstrukcije.

Važno: Kod izgradnje distributivnih mreža koriste se samo specijalna sertifikovana oprema za zaključavanje. To jest, kupujući ventil za gas, ne zaboravite da se uverite da je sertifikat dostupan.

Zamjenu opreme za zaključavanje vrše stručnjaci sa posebnim odstupanjima. Nezavisna instalacija je, prije svega, potencijalno opasna, a pored toga može rezultirati kaznama.

Karakteristike instalacije vodovoda

Instalacija kugličnog ventila na metalnim cijevima može se vršiti ručno bez potrebe za angažovanjem stručnjaka.

Uputstvo za rad je sljedeće:

  • Ako trebate instalirati uređaj kao što je "majka majka", isečili smo cevovod, nakon što smo prethodno ugasili dovod vode. Preseći komad cevi veličine tela dizalice, ne računajući bočne cevi.
  • Krajeve cevi obrađujemo mlinom, čišćenjima. Zatim uklonimo spoljnu fazu koja će pojednostaviti proces navoja.
  • Zatim pripremite sekač i izvadite rezač u njega, što odgovara veličini navoja slavine.
  • Kraj cevi je podmazan tankim slojem masti, na primer, možete koristiti litol. Nanesite isto mazivo na sekaču.
  • Nanesemo sečivo na kraj cevi i uz određeni napor počinjemo da sečemo navoje striktno u smeru kazaljke na satu. Smanjite oko 6-7 okreta.

Kran na gvozdeni cevi mora biti navijen na najmanje 5 obrtaja. Danas na tržištu možete kupiti uređaje sa navrtkom, dizajniranim za 3 obrtaja, ne biste trebali kupiti takvu armiranost, jer je dizajniran za mesing i bakarne cijevi.

Važno: Ako nakon nekoliko okreta ploča zatvara, vratimo se jednim okretom i na taj način sečemo čipove. Nakon toga, možete ponovo krenuti napred.

  • Očistimo metal piljevinu od gotove navoja i vetrove lanene ili fum trake.

Navijanje se vrši u smeru navijanja krana. Ako se tresete u suprotnom smeru, uvijena spojnica će sklopiti pečat u grudastu.

  • Kranu prikupljamo na pripremljenim krajevima cijevi prethodno uklonjenih iz zagrada. Hvatajući kliještom ključem, mi pričvršćavamo ventile, dok se sa svakog kraja ne izvode 4-4.5 okretanja. Uverite se da se zamajac uređaja uđe u odleđenu poziciju, gde će se samo okrenuti.

Polimerne varijante ventila tipa "majka-majka"

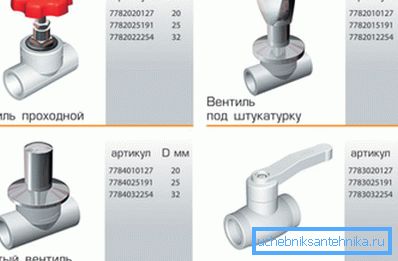

Glavne vrste dizalica napravljenih od polipropilena

Pored prethodno navedenih metalnih uređaja sa priključnim spojnicama na mlaznicama, obično se koriste zaporni ventili od polimernih materijala. Tipičan primjer su polipropilenske slavine namijenjene za ugradnju u vodovodne sisteme.

Takvi uređaji su opremljeni na oba kraja pomoću spojnica u koje se krajevi cevi ubacuju tokom procesa lemljenja. Priključci za vodu od polipropilena, kao i analogi od metala, odabrani su u skladu sa prečnikom ulaza, mereno u inčima. Međutim, cena polimernih proizvoda je pristupačnija od troškova metalnih proizvoda.

Skoro svi polipropilenski kranovi na tržištu su loptasti uređaji sa elementima povezivanja majke i majke.

Zaključak

Sada kada smo saznali koje vrste priključaka se koriste na ventilu i kako se neke vrste ventila razlikuju od drugih, vreme je da se to znanje postavi u praksu.

Imate li pitanja za koja niste dobili interesantne odgovore? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
