Ispusni ventil: opis i tehničke karakteristike

Ventilator je dizajniran tako da kontroliše kretanje tečnosti i gasova u strukturama cevovoda. Sa njim možete podesiti rad i sopstveni sistem grijanja. U ovom članku analiziramo glavne karakteristike povezane sa ovim elementom.

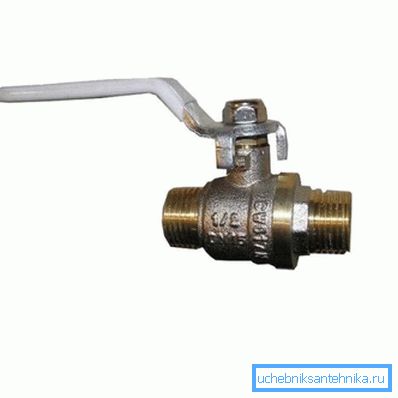

Fotografija konvencionalnog drenažnog penisa

Opšte odredbe

Dijagram-crtanje tsapkovy dizalice 10b9bk1 sa direktnim spuštanjem

Da bi se izvršilo podešavanje kretanja tečnosti i gasova u samom krugu ili njihovo oslobađanje spolja, koriste se dvije vrste konstrukcija:

Izgradnja Opis i svrha
Prolaz Montiraju se direktno u sam cevovod, za koji imaju dve specijalne priključne cevi. Dizajniran za izolaciju pojedinačnih delova sistema.
Suđenje se odvija Oni su opremljeni samo jednim priključnim cevima i često se instaliraju u rezervoare ili rezervoare kako bi se tečnost popunila.
Slavina 10b8bk1 za odvod tekućine

Upotreba domaćinstva

Dakle, šta je kuglični ventil sa odvodnim ventilom koji se koristi u svakodnevnom životu?

  1. Prava konstrukcija omogućiće blokiranje odseka cjevovoda u vrijeme popravke ili instalacije bez neophodnog isključivanja celog sistema grejanja.

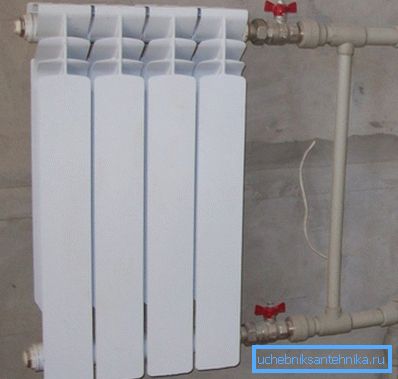

Sa ovim aranžmanom, radijator može biti potpuno izolovan svojim rukama.
  1. Suđenje se odvija - pomoći će u eliminisanju formiranja zagušenja vazdušnih saobraćajnica u cjevovodu, što sprečava ravnomjernu distribuciju toplote.

Savet: mesingane slavine za spuštanje vazduha STD 7073B čine odličan posao s njihovom savršenom kombinacijom cene i kvaliteta. Takođe se zovu Mayevski dizalice.

Konvencionalni ventil za spuštanje vazduha STD 7073V

Takođe je vrlo zgodno koristiti kontinualne kuglične ventile sa dodatnim mehanizmom za okidanje. Razmotrićemo ih još detaljnije.

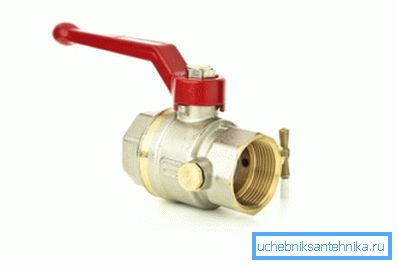

Kuglični ventil koji je jednostavan za upotrebu sa ventilom za odvod

Dizajn kugličnog ventila sa odvodnim ventilom

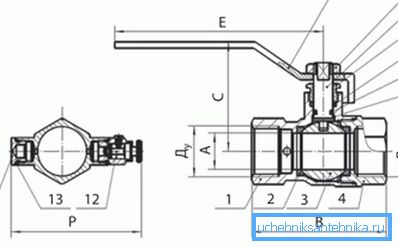

Na crtežu, kuglični ventil sa kugličnim ventilom du15
Oznaka na slici Naziv komponente Materijal
1 Dijelovi tela Niklovani mesing
2 Zaptivni prsten PTFE
3 Lopta za zaključavanje Hromirana mesinga
4 Povezivanje komada Niklovani mesing
5 Upakovani gornji kraj PTFE
6 Zaptivni prsten Guma
7 Spušteno niže stablo PTFE
8 Zatvaranje oraha Uncoated mesh
9 Stock Uncoated mesh
10 Rukovati Nut Čelik
11 Rukovati Čelik
12 Ispusni ventil Brass
13 Element za zaptivanje Fiber

Savet: preporučuje se da profesionalni vodoinstalateri pozovete da instaliraju ventile za odvod, pošto su uputstva za izvođenje ovog procesa prilično komplikovana, a najmanja greška može dovesti do depresijacije čitavog sistema grejanja.

Uzorci su sa mlaznicom creva. Ovo u velikoj mjeri pojednostavljuje proces odvođenja tečnosti, pošto je korištenjem creva lako usmeriti protok u kantu ili čak i na bočicu.

Kucnite sa mlaznicom creva na jednom od cevi

Još jedan dodatak može biti mogućnost instaliranja manometra koji će meriti pritisak u krugu.

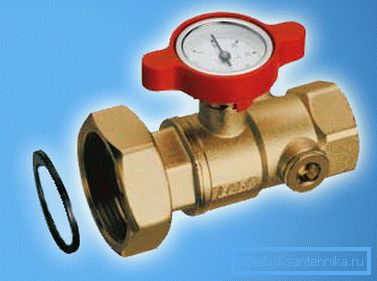

Mesingani dodir za merač pritiska sa odvodom

Princip rada

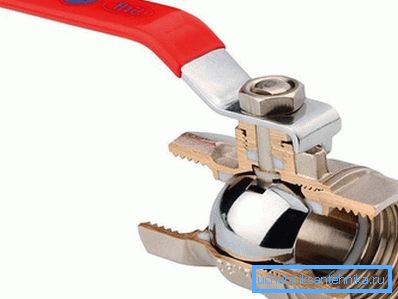

Trenutak okretanja lopte za zaključavanje u rezu

Kuglični ventil sa spuštenim ventilom funkcioniše na sledeći način:

  • Okrenite ručicu ručno.
  • Ovaj pokret se prenosi kroz šipku do vrata.
  • Čelična lopta ima skoro rupu u sredini i rotira se pod dejstvom šipke dok se ne poklapa sa izlazom izlazne mlaznice.
  • Ventil takođe dozvoljava da deflacionirate vazduh, bez pokretanja celokupne konstrukcije.

Savjet: Preporučuje se korištenje samo potpuno otvorenog i potpuno zatvorenog položaja ručke. Ako otvorite lopticu samo polovinu, onda će to dovesti do brze habanja i oštećenja proizvoda.

Iako je cena takvog uređaja nešto veća nego uobičajeno, u ovom slučaju, puštanje je mnogo lakše. Hajde da pogledamo situacije u kojima je potrebno sprovesti:

Kada koristiti krvavi ventil

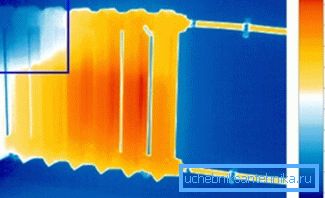

Termička detekcija vazdušnog vazduha u radijatoru
  1. Prvenstveno nakon ugradnje sistema grejanja. Vazduh će nužno ostati u cevima sistema grejanja, au zatvorenom krugu ne može ići ni pod istim pritiskom.
  2. Posle svakog letnjeg perioda, tokom kojeg je grejanje isključeno. Činjenica je da je određena količina vazduha neophodno prisutna u hladnjaku, a za tako dug period nepostojanja cirkulacije uspeva se nagomilati u gornjim slojevima cjevovoda.
  3. Takođe, pojavu utikača može se pokrenuti kroz korozivne procese u kojima se formira dovoljno velika količina vodika. Ovo posebno važi za aluminijumske radijatore, u kojima, uz dugotrajan kontakt sa rashladnom tečnošću, počinje opisana hemijska reakcija.

Zaključak

Ako želite biti u mogućnosti kontrolisati rad vašeg sistema grejanja, onda je potrebno da ga dobijete sa ventilima za odzračivanje. Pored činjenice da će omogućiti preklapanje različitih pregrada sklopa, on će takođe omogućiti uklanjanje utikača za vazduh koji ometaju normalni cirkulaciju hladnjaka.

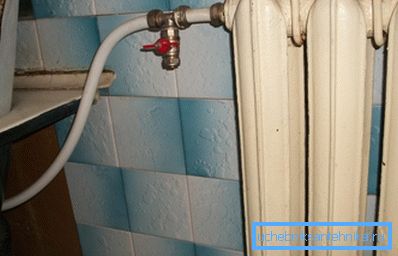

Ostvarena mogućnost nezavisnog vazdušnog porekla

Video u ovom članku će Vam pružiti dodatni materijal koji je direktno relevantan za opisanu temu. Pazite da unapred uklonite utikač za vazduh.
